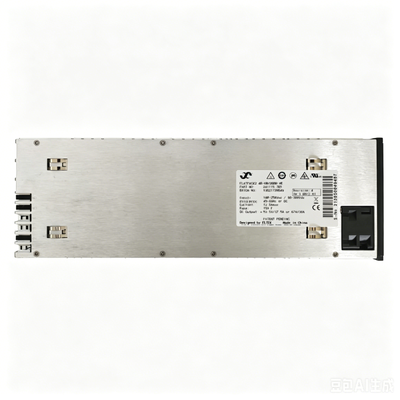

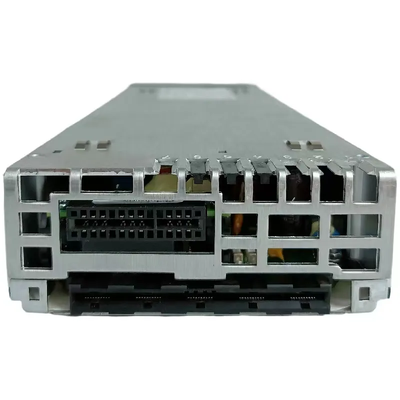

Piyasaya sürülmesinden bu yana Flatpack2 ailesi geniş bir güç değerleri ve voltaj yelpazesine genişledi. Flatpack2 48V-60V/2000W HE, 48V ve 60V kurşun asit akü sistemlerinin yanı sıra 48V NiCad için uygun maliyetli bir doğrultucudur.
Temel özellikler
Yüksek verimlilik – %96,2
Kanıtlanmış güvenilirlik
Yüksek güç yoğunluğu
Uygulama esnekliği - 2kw'dan çoklu kabin kurulumlarına
Modüler tasarım - MTTR ve LT5mins
DC girişini kabul eder (DC/DC dönüştürücü)
Küresel uyumluluk (CE, UL, NEBS)
Denizcilik ve offshore sertifikaları
Patentli teknoloji
Şartname:
| |
| Modeli 48-60/2000 HE |
| Parça numarası 241115.705 |
| VERİ GİRİŞİ |
| Gerilim (nominal) 185 - 275 Vklima/ 185 - 275VDC |
| Gerilim (çalışma aralığı) 85 - 300 Vklima/ 80 - 300VDC |
| Akım (maksimum) @ nominal giriş, tam yük 11,6 ARMS |
| Frekans 45 - 66 Hz / 0 Hz |
| %50 veya daha fazla yükte Güç Faktörü > 0,99 |
| %100 yükte THD < %5 |
| L ve N'de Koruma Sigortası, Varistör, Giriş voltajı çalışma aralığının dışında olduğunda kapatma |
| ÇIKTI VERİLERİ |
| Gerilim (varsayılan)1)53,5VDC(67VDC60V modunda) |
| Gerilim (ayarlanabilir aralık)1)39,9 - 72VDC |
| Güç (maksimum) @ nominal giriş 2000 W (@V)DIŞARI≥ 48VDC) |
| Güç @ 85 VAC 750 W |
| Akım (maksimum) @ nominal giriş 41,6 A (@V)DIŞARI< 48VDC) |
| Bekleme süresi, 1500W çıkış gücü >20ms; çıkış voltajı > 53,5 VDC(60V modu) |
| Akım paylaşımı (%10 - %100 yük) %10 - %100 yük arasında maksimum akımın ±%5'i |
| Statik Gerilim regülasyonu (%10 - 100 yük) ±%0,5 |
| Dinamik Gerilim regülasyonu %10-80 veya %80-10 yük değişimi için ±%5,0, regülasyon süresi < 50ms |
| Dalgalanma ve gürültü < 150 mVPP, 30 MHz bant genişliği / < 2 mVRMSpsofometrik |
| Koruma Sigortası, Kısa devreye dayanıklı, Yüksek sıcaklık koruması, Aşırı Gerilimde Kapatma |
| DİĞER ÖZELLİKLER |
| Verimlilik %96,2 |
| İzolasyon 3,0 kVklima- girişten çıkışa, 1,5 kVklima- toprağa giriş, 500 VDC- toprağa çıkış |
|
Düşük/yüksek giriş voltajı kapatma, Yüksek/düşük sıcaklık kapatma, Redresör
Alarmlar: Kırmızı LED Arızası, Çıkışta aşırı gerilim kapatması, Fan arızası, Düşük çıkış voltajı alarmı, CAN veri yolu arızası
|
|
Redresör güç azaltma modunda, Uzaktan çıkış akım limiti etkinleştirildi, Giriş
Uyarılar: Sarı LED voltajı aralık dışında, aşırı voltajda yanıp sönüyor, CAN iletişimi kaybı
denetleyici
|
| Normal çalışma: Yeşil LED |
| MTBF (Telcordia SR-332 Iss.I yöntem III (a)) >350 000 (@ Tortam: 25°C) |
| Çalışma sıcaklığı (%5-95 bağıl nem, nem.) -40 ila +75°C [-40 ila +167°F] |
| Maksimum çıkış gücü sıcaklığın üzerinde / 45°C [113°F] / 1200W @ 75°C[167°F] değerine düşer |
| Depolama sıcaklığı -40 ila +85°C (-40 ila +185°F), nem %0 - 99 RH, yoğunlaşmasız |
| Boyutlar[GxYxD] / Ağırlık 109 x 41,5 x 327 mm (4,25 x 1,69 x 13") / 1,950 kg (4,3 lb) |
| TASARIM STANDARTLARI |
| Elektrik güvenliği EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2011 |
|
EMC EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011,
IEC 61000-6-5: 2015, ETSI EN 300 386:2.1.1
|
| Denizcilik DNVGL-CG-03392) |
|
ETSI EN 300 019: 2-1 (Sınıf 1.2) ve 2-2 (Sınıf 2.3)
Çevre 2011/65/AB (RoHS) ve 2012/19/AB (WEEE)
IEC 62040-5-3:2016 madde 4.2 uyarınca normal çalışma koşulları. Diğer
IEC 62040-5-3:2016 madde 4.3 uyarınca çalışma koşulları bildirilmelidir
|
|
1) Kontrolör seçim modundan OVS ayarı: OVS≤59,5V = 48V modu (42-58V), 59,5V<OVS<70,85 = 48V NiCad modu (39,9-66V) ve OVS≥70,85V = 60V modu (52,5-72V). Enerji kesildiğinde modül 48V moduna dönecektir.
2) Yalnızca 241115.705M parça numarası için geçerlidir
|
