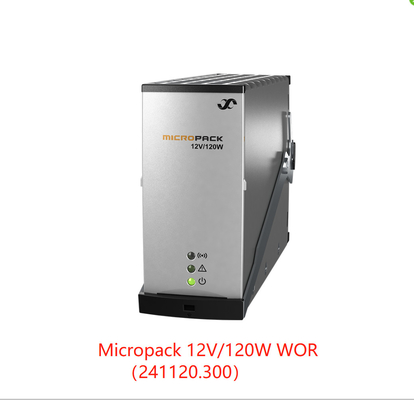

| Model |
12V / 120W |
24V / 240W |
48V / 250W |
| Parça numarası |
241120.300 |
241120.200 |
241120.100 |
| Girdi verileri |
|
|
|
| Voltaj aralığı |
85 - 300 V AC/ DC 1) |
| Voltaj aralığı (nominal) |
130 - 275 V AC/DC |
185 - 275 V AC/ DC 1) |
| Sıklık |
0 - 66 Hz 1) |
| Maksimum akım, 230V giriş / toplam (artırma) |
0.6 A / 2.0 A |
1.2 A / 2.0 A |
1.2 A / 1.9 A |
| En yüksek toprak sızdırma akımı |
2.0 mA (@ 250V AC/ 50Hz) |
| Güç faktörü |
0.97 (@ 70 - 100% yük) |
0.98 (@ 55 - % 100 yük) |
0.98 (@ 50 - 100% yük) |
| THD (@ 230 VAC) |
< 5 % (@ 80 - 100 % yük) |
< 5 % (@ 50 - 100 % yük) |
< 5 % (@ 50 - 100 % yük) |
| Koruma |
Geçici koruma için varistor, her iki hattaki sigorta (2x 2,0 A), 300 V AC/ DC'den fazla kapatma |
| Çıktı verileri |
|
|
|
| Varsayılan gerilim |
13.6 V DC |
27VDC. |
53.5 VDC |
| Voltaj aralığı |
10.7 - 18.0 V DC |
21.5 - 36 VDC |
43.5 - 57.6 V DC |
| Kontrol cihazı olmayan gerilim aralığı |
10.7 - 15.0 V DC |
21.5 - 30 VDC |
43.5 - 57.6 V DC |
| # Pb hücre desteklenir (1.8 - 2.4 V DC/ hücre) |
6 - 7 |
12 - 15 |
24 |
| # NiCad hücresi desteklenir (1.05 - 1.65 V DC/ hücre) |
10 - 11 2) |
20 - 222) |
- |
| Maksimum güç, nominal / 60s artış |
120 W / 160 W |
240 W / 315 W |
250 W / - |
| Maksimum akım, @12/ 24/ 48V DC / destek / QT3) |
10 A / 15 A / 55 A |
10 A / 15 A / 55 A |
5 A / - / - |
| Mevcut paylaşım |
10 ila 100% yük arasında maksimum akımın ±5%'i |
| Statik voltaj düzenlemesi ± |
0% 5'ten % 10'a kadar yük ve nominal giriş |
| Dinamik voltaj düzenleme |
± 5 % < 10 ms, nominal çıkış voltajında yük basamağı %10 ila %90 veya karşıt |
| Bekleme süresi, varsayılan voltaj ve tam güç |
20 ms, V OUT > 10.7 VDC |
20 ms, VOUT > 21.5 VDC |
20 ms, VOUT > 43 VDC |
| Dalgalanma ve gürültü, 30 MHz b.w. / psophometric |
< 200 mV PP / 5 mV RMS |
< 200 mV PP / 5 mV RMS |
< 150 mV PP / 2 mV RMS |
| Koruma |
Aşırı voltaj kapanışı, kısa devre kanıtı, yüksek sıcaklık, sıcak fiş -in akım sınırlama, sigorta |
| Diğer özellikler |
|
|
|
| Verimlilik @ nominal giriş/çıkış, zirve/aralık |
89.5% / > 88%, 50-100% yük |
93.0% / > 92%, 50-100% yük |
93.6% / > 93%, 50-100% yük |
| İzolasyon |
3.0 kVAC ′ giriş ve çıkış, 1.5 kV AC ′ giriş yeri, 0.5 kV DC ′ çıkış yeri |
| Alarm: Kırmızı LED açık |
Düşük güç kapanması, Yüksek ve düşük sıcaklık kapanması, Düzeltme arızası, çıkışta aşırı voltaj kapanması, Fan arızası, Düşük voltaj alarmı, CAN otobüs arızası |
| Uyarılar: Sarı LED "açık" |
Güç düşürme modundaki düzleyici, Batarya akım sınırı etkinleştirildi, Girdi voltajı aralığın dışında, aşırı voltajda yanıp sönüyor |
| Normal (modül çalışması): Yeşil LED "açık" |
|
| Alarm çıkışı (ayrı) |
NO (+ pozitif uç), COM (-negatif uç). 60 V / 100 mA maksimum |
| MTBF (Telcordia SR-332 Sorun I yöntemi III (a)) |
>480 000h (@T AMBIENT= 25°C) |
>480 000h (@T AMBIENT= 25°C) |
> 500 000h (@T AMBIENT= 25°C) |
| Çalışma sıcaklığı (5 - 95% RH kondisyonsuz) |
-40'dan +70°C'ye kadar [ -40'a +158°F]
+55°C / 50W @ +70°C
|
-40 ila +60°C
+45°C / 80W @ +60°C
|
-40 ila +75°C
+55°C / 140W @ +75°C
|
| Depolama sıcaklığı |
-40 ila +85°C (-40 ila +185°F), nem 0 - 99% RH yoğunlaşmaz |
| Boyutlar [WxHxD] / Ağırlık |
39.0 x 88.5 x 149mm [1.54 x 3.48 x 5.87"] / 0.5 kg [1.1 lbs] |
| Tasarım standartları |
|
| Elektrik güvenliği |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| EMC |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5 4)
|
| Ana Harmonikler |
EN 61000 -3-2 |
| Çevre |
ETSI EN 300 019: 2 -1 (sınıf 1.2), 2-2 (sınıf 2.3) ve 2-3 (sınıf 3.2)
ETSI EN 300 132-2
2002/ 95/ EC (RoHS) ve 2002/ 96/ EC (WEEE)
|
|
Denizcilik uyumluluğu
(AC filtreli EMC sınıfı B)
|
DnV Gemilerin, Yüksek Hızlı ve Hafif Gemilerin Sınıflandırılması Kuralları ve DnV Offshore Standartları |
|
1) Birincil FW 404088.009 (HW revizyondan 1.2) ve HW revizyondan 2. 241120.100 ile 241120.200 için DC desteği
2) Maksimum güçlendirme voltajı 1.636 V DC/ hücre olan 11/ 22 hücre
3) Hızlı-Trip fonksiyonu, eğer V OUT = 5 VDC kısa devreli dalda sigorta / MCB'yi çalıştırmaya yardımcı olmak için 35 ms akım dürtüsü üretilir
4) Sadece 12V ve 24V
|
