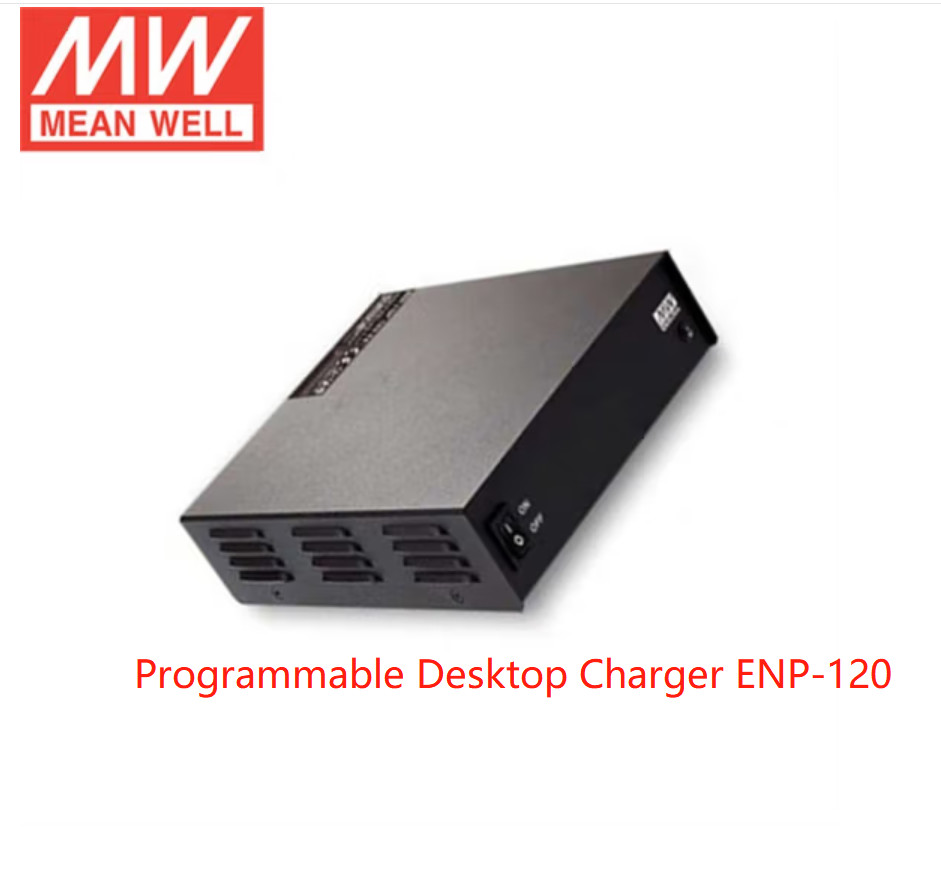

Mean Well Taşınabilir Tip Programlanabilir Masaüstü Şarj Cihazı ENP-120 ENP-180 ENC-120 120W-360W Şarj Cihazı
Güç:
ENP-120 / ENP-180 / ENP-240 / ENP-360
Şarj Cihazı:
ENC-120 / ENC-180 / ENC-240 / ENC-360
Özellikler:
ENC: Programlanabilir şarj cihazı
ENP: Seviye VI masaüstü anahtarlamalı güç kaynağı
Şarj voltajı, şarj akımı ve zaman aşımı SBP-001 aracılığıyla programlanabilir
Sıcaklık telafisi için NTC (ENC serisi)
Fansız tasarım ve gürültüsüz
Korumalar: Kısa devre, aşırı gerilim, aşırı sıcaklık koruması (ENC/ENP serisi). Akü düşük gerilimi, akü aşırı gerilimi, ters polarite koruması (yalnızca ENC serisi)
Kurşun asitli aküler için uygundur
3 yıl garanti
Teknik
| MODEL |
ENP-120-12 |
ENP-120-24 |
ENP-120-48 |
|
ÇIKIŞ
|
DC VOLTAJ |
13.8V |
27.6V |
55.2V |
| ANMA AKIMI |
8.7A |
4.3A |
2.2A |
| AKIM |
ANMA |
0 ~ 8.7A |
0 ~ 4.3A |
0 ~ 2.2A |
| TEPE |
Not.2 |
10.9A |
5.38A |
2.75A |
| GÜÇ |
ANMA |
120W |
119W |
121W |
| TEPE |
Not.2 |
150.4W |
148.5W |
151.8W |
| DALGALANMA & GÜRÜLTÜ (maks.)Not.3 |
150mVp-p |
150mVp-p |
350mVp-p |
| VOLTAJ AYAR ARALIĞI |
11.5 ~ 15V |
23.5 ~ 30V |
47.5 ~ 58.8V |
| VOLTAJ TOLERANSINot.4 |
±1.0% |
±1.0% |
±1.0% |
| HAT DÜZENLEME Not.5 |
±0.5% |
±0.5% |
±0.5% |
| YÜK DÜZENLEMESİ |
Not.6 |
±2.0% |
±1.0% |
±0.5% |
| KURULUM, YÜKSELME SÜRESİ |
Not.7 |
1000ms, tam yükte 100ms |
| BEKLEME SÜRESİ (Tip.) |
Tam yükte 20ms |
|
GİRİŞ
|
VOLTAJ ARALIĞI |
Not.8 |
90 ~ 264VAC |
127 ~ 370VDC |
|
| FREKANS ARALIĞI |
47 ~ 63Hz |
| GÜÇ FAKTÖRÜ (Tip.) |
PF>0.98/115VAC, PF>0.95/230VAC tam yükte |
| VERİMLİLİK (Tip.) |
89.5% |
91% |
91.5% |
| AC AKIMI (Tip.) |
1.25A/115VAC |
0.63A/230VAC |
|
| ANİ AKIM (Tip.) |
SOĞUK BAŞLANGIÇ 65A @ 230VAC |
| KAÇAK AKIM |
<3.5mA / 240VAC |
| YÜKSÜZ GÜÇ TÜKETİMİ |
<0.15W |
|
KORUMA
|
KISA DEVRE |
Koruma tipi: Sabit akım sınırlaması, arıza durumu ortadan kalktıktan sonra otomatik olarak kurtarılır |
|
AŞIRI YÜK
|
Normalde 3 saniyeden fazla %110 ~ %125 anma çıkış gücünde çalışır ve tepe yük durumu ortadan kalktıktan sonra otomatik kurtarma ile sabit akım sınırlamasına geçer |
| Sabit akım sınırlaması, %125'ten fazla anma gücünde ise, aşırı yük durumu ortadan kalktıktan sonra otomatik kurtarma ile |
| AŞIRI GERİLİM |
15.5 ~ 18.2V |
31 ~ 36.5V |
62.1 ~ 72.9V |
| Koruma tipi: Çıkış voltajını kapatır, kurtarmak için yeniden açılır |
| AŞIRI SICAKLIK |
Çıkış voltajını kapatır, sıcaklık düştükten sonra otomatik olarak kurtarılır |
|
ÇEVRE
|
ÇALIŞMA SICAKLIĞI |
-30 ~ +70℃ ("Düşürme Eğrisi"ne bakın) |
| ÇALIŞMA NEMİ |
%20 ~ %95 RH yoğuşmasız |
| DEPOLAMA SICAKLIĞI, NEM |
-40 ~ +85℃, %10 ~ %95 RH yoğuşmasız |
| SICAKLIK KATSAYISI |
±0.05%/℃ (0 ~ 50℃) |
| TİTREŞİM |
10 ~ 500Hz, 2G 10dk./1 döngü, X, Y, Z eksenleri boyunca her biri 60dk. |
|
GÜVENLİK VE EMC
(Not 9)
|
GÜVENLİK STANDARTLARI |
IEC62368-1, UL62368-1, EAC TP TC 004 onaylı; BS EN/EN62368-1'e uygundur |
| DAYANMA GERİLİMİ |
G/Ç-Ç/Ç:3KVAC |
G/Ç-FG:2KVAC Ç/Ç-FG:0.5KVAC |
|
| İZOLASYON DİRENCİ |
G/Ç-Ç/Ç, G/Ç-FG, Ç/Ç-FG:100M Ohm / 500VDC / 25℃/ %70 RH |
|
EMC EMİSYONU
|
Parametre |
Standart |
Test Seviyesi / Not |
| İletilen |
BS EN/EN55032 (CISPR32) / FCC PART15 (CISPR22) |
Sınıf B |
| Yayılan |
BS EN/EN55032 (CISPR32) / FCC PART15 (CISPR22) |
Sınıf B |
| Harmonik Akım |
BS EN/EN61000-3-2 |
----- |
| Gerilim Kırpışması |
BS EN/EN61000-3-3 |
----- |
|
EMC BAĞIŞIKLIĞI
|
BS EN/EN55024 |
| Parametre |
Standart |
Test Seviyesi / Not |
| ESD |
BS EN/EN61000-4-2 |
Seviye 3, 8KV hava; Seviye 2, 4KV temas |
| Yayılan |
BS EN/EN61000-4-3 |
Seviye 2, 3V/m |
| EFT / Patlama |
BS EN/EN61000-4-4 |
Seviye 2, 1KV |
| Ani |
BS EN/EN61000-4-5 |
Seviye 2, 1KV/Hat-Hat, Seviye 3, 2KV/Hat-Toprak |
| İletilen |
BS EN/EN61000-4-6 |
Seviye 2, 3Vrms |
| Manyetik Alan |
BS EN/EN61000-4-8 |
Seviye 1, 1A/m |
| Gerilim Düşüşleri ve Kesintiler |
BS EN/EN61000-4-11 |
>%95 düşüş 0.5 periyot, %30 düşüş 25 periyot,
>%95 kesinti 250 periyot
|
|
DİĞERLERİ
|
MTBF |
1997.9K saat dk. |
Telcordia SR-332 (Bellcore); 257.1K saat dk. |
MIL-HDBK-217F (25℃) |
| BOYUT |
192*178*45.5mm (U*G*Y) |
| PAKETLEME |
0.98Kg; 10 adet/10.8Kg /1.38CUFT |
| NOT |
1. Özellikle belirtilmemiş tüm parametreler, 230VAC giriş, anma yükü ve 25℃ ortam sıcaklığında ölçülür.
2. 3 saniyeye kadar tepe akımı veya tepe gücü sağlanır.
3. Dalgalanma ve gürültü, 0.1uf ve 47uf paralel kondansatör ile sonlandırılmış 12" bükümlü çift telli kablo kullanılarak 20MHz bant genişliğinde ölçülür.
4. Tolerans: kurulum toleransını, hat düzenlemesini ve yük düzenlemesini içerir.
5. Hat düzenlemesi, anma yükünde düşük hattan yüksek hatta ölçülür.
6. Yük düzenlemesi, %0'dan %100 anma yüküne kadar ölçülür.
7. Kurulum süresinin uzunluğu, ilk soğuk çalıştırmada ölçülür. Güç kaynağını çok hızlı AÇMA/KAPATMA, kurulum süresinin artmasına neden olabilir.
8. Düşük giriş gerilimlerinde düşürme gerekebilir. Daha fazla ayrıntı için düşürme eğrisini kontrol edin.
9. Güç kaynağı bağımsız bir birim olarak kabul edilir, ancak nihai ekipmanın tüm sistemin EMC direktiflerine uygun olduğunu yeniden teyit etmesi gerekir.
Bu EMC testlerinin nasıl yapılacağına dair rehberlik için lütfen “Bileşen güç kaynaklarının EMI testi.” bölümüne bakın.
(http://www.meanwell.com adresinde mevcuttur)
10. 2000m'den (6500ft) yüksek çalışma irtifası için fansız modellerde 3.5℃/1000m ve fanlı modellerde 5℃/1000m ortam sıcaklığı düşüşü.
※ Ürün Sorumluluk Reddi: Ayrıntılı bilgi için lütfen şu adrese bakın: https://www.meanwell.com/serviceDisclaimer.aspx
|
