Ana sayfa /Ürünler/Doğrultucu Modülü/AC/DC UHP Serisi Kapalı Anahtarlamalı Güç Kaynağı UHP-750 UHP-1500

AC/DC UHP Serisi Kapalı Anahtarlamalı Güç Kaynağı UHP-750 UHP-1500

1 parça
MOQ
USD 299
fiyat
AC/DC UHP Serisi Kapalı Anahtarlamalı Güç Kaynağı UHP-750 UHP-1500
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
Parça No.: UHP serisi
Marka: iyi demek
Kapasite: 200W-2500W
Çıkış Voltajı: 3.3V-50V
Giriş gerilimi: 90 ~ 264VAC
Sıklık: 47 ~ 63Hz
Koruma: %110~140 nominal çıkış gücü
Boyut: 194*55*26mm (U*G*Y)
Ağırlık: 0.468kg; 24pcs/12.2kg/
paket: kartonlar
Vurgulamak:

Kapalı Anahtarlamalı Güç Kaynağı UHP-750

,

Kapalı Anahtarlamalı Güç Kaynağı UHP-1500

,

UHP Serisi UHP-750
Temel bilgiler
Menşe yeri: CN
Marka adı: MEAN WELL
Sertifika: CE
Model numarası: UHP serisi
Ödeme & teslimat koşulları
Ambalaj bilgileri: kartonlar
Teslim süresi: 8-10 Hafta
Ödeme koşulları: L/C, T/T
Yetenek temini: Ayda 3000 Adet
Ürün Açıklaması



AC/DC UHP Serisi Kapalı Anahtarlamalı Güç Kaynağı UHP-750 UHP-1500 0

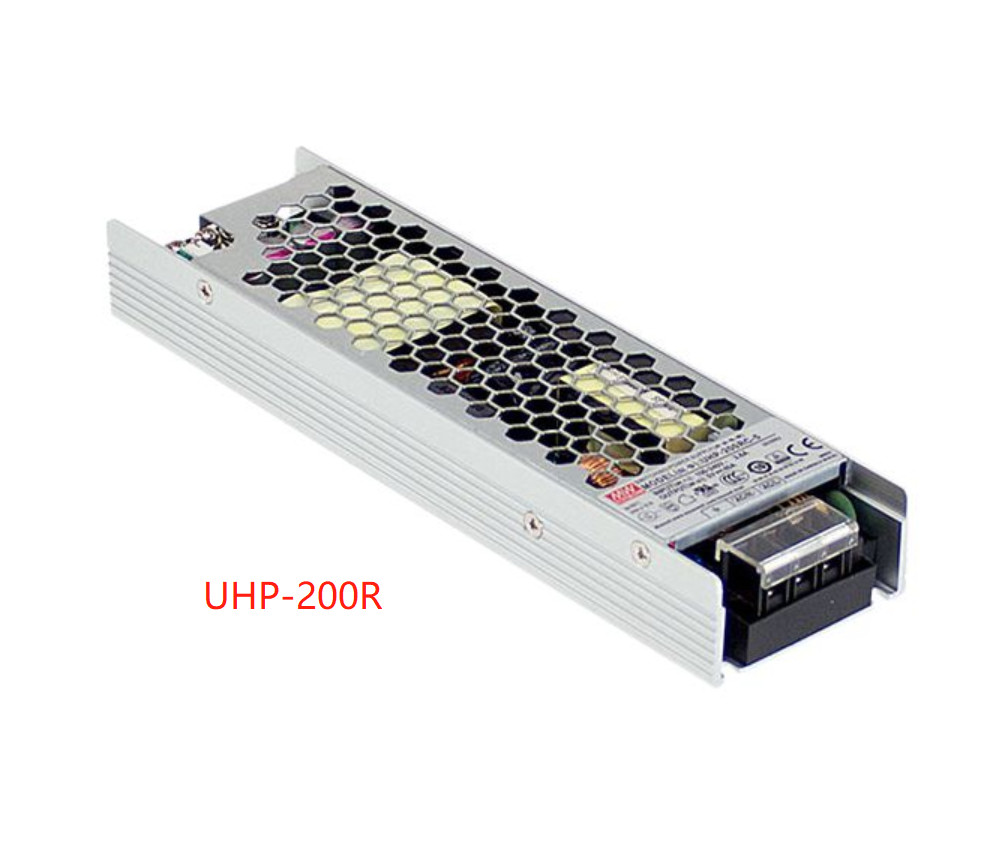

Ortalama İyi Kapalı Anahtarlamalı Güç Kaynağı AC/DC UHP Serisi UHP-200(R) UHP-200A UHP-750 UHP-1500 UHP-2500



Watt aralığı: 200W~2500W



Özellikler:

  • İnce ve Düşük profil
  • Fansız tasarım, serbest hava konveksiyonu
  • Dahili aktif PFC işlevi 150%
  • tepe yük kapasitesi (100ms)
  • HV tipi için yüksek voltaj çıkışı mevcuttur
  • DC OK aktif sinyali ve yedekli fonksiyon(opsiyon)
  • 5000 metreye kadar çalışma yüksekliği
  • Güç açık için LED göstergesi

parametreler :





MODEL UHP-200 -3.3 UHP-200 -4.2 UHP-200 -5 UHP-200 -12 UHP-200 -15 UHP-200 -24 UHP-200 -36 UHP-200 -48 UHP-200 -55











ÇIKTI

 DC GERİLİMİ 3.3V 4.2V 5V 12V 15V 24V 36V 48V 55V
ANMA AKIMI 40A 40A 40A 16.7A 13.4A 8.4A 5.6A 4.2A 3.6A
ANMA GÜCÜ 132W 168W 200W 200.4W 201W 201,6W 201,6W 201,6W 201,6W
DALGALANMA VE GÜRÜLTÜ (maks.)Not.2 150mVp-p 150mVp-p 200mVp-p 240mVp-p 240mVp-p 240mVp-p 240mVp-p 300mVp-p 360mVp-p
GERİLİM ADJ.ARALIK 3,2~3,5V 3.6~4.4V 4,5~5.5V 11,4~12,6V 14,3~15,8V 22,8~25,2V 34,2~37,8V 45,6~50,4V 45~58V
GERİLİM TOLERANSINot.3 ±2.0% ±2.0% ±2.0% ±1.0% ±1.0% ±1.0% ±1.0% ±1.0% ±1.0%
HAT DÜZENLEME ±0.5% ±0.5% ±0.5% ±0.3% ±0.3% ±0.3% ±0.3% ±0.3% ±0.3%
YÜK DÜZENLEMESİ ±1.0% ±1.0% ±1.0% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5%
KURULUM, YÜKSELME ZAMANI 2000ms, 80ms/230VAC;Tam yükte 3000ms, 80ms/115VAC;55V kurulum süresi için 550ms/230VAC
BEKLEME SÜRESİ (Tip.) 10ms/230VAC 10ms/115VAC









GİRİŞ

 GERİLİM ARALIK Not.4 90 ~ 264VAC 127 ~ 370VDC
FREKANS ARALIĞI 47 ~ 63Hz
GÜÇ FAKTÖRÜ (Tip.) PF≥0.94/230VAC PF≥0.98/115VAC tam yükte
VERİMLİLİK (Tip.) %89 %90 %91 %93 %94 %94 %94 %94 %94
AC AKIM (Tip.) 2.2A/115VAC 1.1A/230VAC
ANİ AKIM (Tip.)Not.8 Soğuk çalıştırma 40A/115VAC 80A/230VAC
KAÇAK AKIM <0,75mA / 240VAC





KORUMA



AŞIRI YÜKLEME

 %110~140 nominal çıkış gücü
Koruma tipi : Hıçkırık modu, arıza durumu ortadan kalktıktan sonra otomatik olarak düzelir



AŞIRI GERİLİM

 3,8~ 4,6V 4,62 ~ 5,46V 5,75 ~ 6,75V 13,2 ~ 15.6V 16.5 ~ 19.5V 26,4 ~ 31.2V 39,6 ~46,8V 52.8 ~ 62.4V 60 ~ 69V
Koruma tipi: O/P voltajını kapatın, kurtarmak için yeniden açın
AŞIRI SICAKLIK Koruma tipi: O/P voltajını veya Hıçkırık modunu kapatın, sıcaklık düştükten sonra otomatik olarak düzelir



İŞLEV

 DC OK SİNYALİ(Opsiyonel) Kontak derecesi (maks.):15Vdc/10mA dirençli yük
YEDEK(Opsiyonel) Paralel bağlantı koruması için: Paralel uygulamalar için, bir PSU çalışamadığında diğeri otomatik olarak etkinleştirilecektir.Bu, sistem çökmesini önleyebilir ve sistemin güvenilirliğini sağlayabilir.





ÇEVRE

 ÇALIŞMA SICAKLIĞI. -30 ~ +70℃ ("Derating Eğrisi"ne bakın)
ÇALIŞMA NEMİ %20 ~ 95 RH yoğuşmasız
DEPOLAMA SICAKLIĞI, NEM -40 ~ +85℃, %10 ~ 95 RH yoğuşmasız
TEMP.KATSAYISI ±0.03%/℃ (0 ~ 50℃)
TİTREŞİM 10 ~ 500Hz, 5G 10dk./1döngü, 60dk.her biri X, Y, Z eksenleri boyunca



GÜVENLİK & EMC

(Not.6)



GÜVENLİK STANDARTLARI

UL 62368-1,TUV BS EN/EN62368-1,BS EN/EN60335-1(55V hariç), CCC GB4943, EAC TP TC 004,

BSMI CNS14336-1 onaylı, Tasarım BS EN/EN61558-1,-2-16'ya bakın
DAYANIKLI GERİLİM I/PO/P:3.75KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC
İZOLASYON DİRENCİ I/PO/P, I/P-FG,O/P-FG:100M Ohm/500VDC/25℃/ %70 RH
EMC EMİSYONU BS EN/EN55032,GB9254,Sınıf B, BS EN/EN55014,BS EN/EN61000-3-2,-3,EAC TP TC 020,BSMI CNS13438 ile uyumluluk
EMC BAĞIŞIKLIĞI BS EN/EN61000-4-2,3,4,5,6,8,11;BS EN/EN61000-6-2 (BS EN/EN50082-2), ağır sanayi seviyesi, EAC TP TC 020'ye uygunluk



DİĞERLERİ

 MTBF 2472,1 K saat dak.Telcordia SR-332 (Bellcore);257.0K saat dk.MIL-HDBK-217F (25℃)
BOYUT 194*55*26mm (U*G*Y)
PAKETLEME 0.468kg;24pcs/12.2kg/0.49CUFT



NOT

1. Özel olarak belirtilmeyen tüm parametreler 230VAC girişte, nominal yükte ve 25℃ ortam sıcaklığında ölçülür.

2. Dalgalanma ve gürültü, 0.1uf ve 47uf paralel kapasitör ile sonlandırılmış 12" bükümlü çift tel kullanılarak 20MHz bant genişliğinde ölçülür.

3. Tolerans : kurulum toleransını, hat regülasyonunu ve yük regülasyonunu içerir.

4. Düşük giriş voltajlarında değer kaybı gerekebilir.Daha fazla ayrıntı için lütfen değer kaybı eğrisini kontrol edin.

5. 2000m'den (6500ft) daha yüksek çalışma irtifaları için 5℃/1000m'lik ortam sıcaklığı düşüşü gereklidir.

6. Güç kaynağı, nihai ekipmana kurulacak bir bileşen olarak kabul edilir.Nihai ekipmanın hala EMC direktiflerini karşıladığı yeniden onaylanmalıdır.Bu EMC testlerinin nasıl gerçekleştirileceği konusunda rehberlik için lütfen "Bileşen güç kaynaklarının EMI testi"ne bakın.

(http://www.meanwell.com adresinde mevcut olduğu gibi)

7. R tipi verim, gerçek ölçüme göre Blank tipinden biraz daha azdır.

8. Kalkış akımı parametresi %10 toleransa sahiptir.

※ Ürün Sorumluluğu Feragatnamesi:Ayrıntılı bilgi için lütfen https:// adresine bakın.www.meanwell.com/serviceDisclaimer.aspx

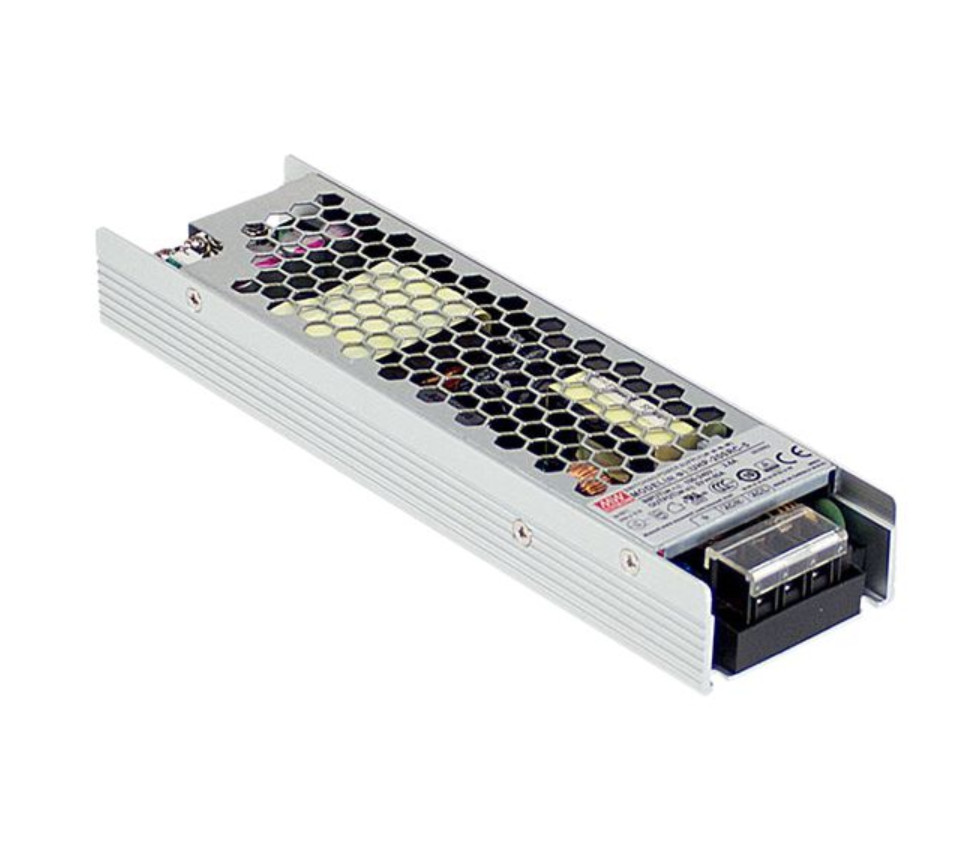

AC/DC UHP Serisi Kapalı Anahtarlamalı Güç Kaynağı UHP-750 UHP-1500 1




 AC/DC UHP Serisi Kapalı Anahtarlamalı Güç Kaynağı UHP-750 UHP-1500 2


AC/DC UHP Serisi Kapalı Anahtarlamalı Güç Kaynağı UHP-750 UHP-1500 3AC/DC UHP Serisi Kapalı Anahtarlamalı Güç Kaynağı UHP-750 UHP-1500 4

AC/DC UHP Serisi Kapalı Anahtarlamalı Güç Kaynağı UHP-750 UHP-1500 5


Çözümler
Çin'deki ve Çin dışındaki Telekomünikasyon Şirketleri için saha araştırması, müşterinin isteğine göre profesyonel plan, teknik destek ve bakım hizmeti dahil olmak üzere eksiksiz çözümler sunuyoruz.Dünya çapında yetkin bir ekibimiz ve güvenilir Ortaklardan oluşan bir ağımız var.

SSS :
1. Kaliteyi nasıl kontrol ediyorsunuz?
C: Sevkiyat öncesi tüm ürünler, ürünün kalitesini sağlamak için simüle edilmiş kullanım senaryoları, yük ve tam yük ve mevcut paylaşım testidir.

2. Minimum sipariş miktarınız nedir?
C: Minimum sipariş miktarı yoktur ve bir tane de yapılabilir.Tek fark, fiyat ve programdır.

3. Firmanızı tanıtır mısınız?
A: Çok onur duydum.Şirketimizin bilgilerine daha kapsamlı ve doğrudan bir giriş yapmak için size şirket tanıtım belgesini daha sonra göndereceğim.

4. Şirketinizin avantajları nelerdir?
C: Müşterilerin farklı ihtiyaçlarına göre farklı çözümler sağlayan, esnek tedarikin sonraki yenilenmesi için yeterli envanter ve tedarik garantisi.

5. Numune gönderebilir miyim? Fiyatıyla birlikte bana bildirin.
C: Numuneler gönderebilirsiniz, numuneler büyük gurura tabidir ve navlun sizin tarafınızdan karşılanmalıdır.

6. Şirketiniz kalite sorunuyla nasıl başa çıkıyor?
A:Firmamız bu sektörü neredeyse 10 yıldır yapıyor.Zaten belli bir itibarı var.Dikkatlice analiz edeceğiz.Bu gerçekten bizim kalite sorunumuzsa, her şeyi sözleşme anlaşmasına göre yapacağından ve endişelerinizden sonra asla size izin vermeyeceğinden emin olabilirsiniz, servis ekibimiz size hizmet vermekten mutluluk duyacaktır.

7 Wşapka birBökalite mi?
A: yeni paket ile % 100% orijinal.Her bir öğenin kaliteli olduğundan emin olmak için gönderilmeden önce her bir öğeyi test edeceğiz.
8 How kaç ay garanti için?
A: 1 yıl kalite garantisi
9Düşük kaliteli mallarla nasıl başa çıkılır?
C: Ürünler, garanti süresi içinde herhangi bir kötü kaliteli ürün için posta ücretimiz ile gönderilebilir.

AC/DC UHP Serisi Kapalı Anahtarlamalı Güç Kaynağı UHP-750 UHP-1500 6



 AC/DC UHP Serisi Kapalı Anahtarlamalı Güç Kaynağı UHP-750 UHP-1500 7
