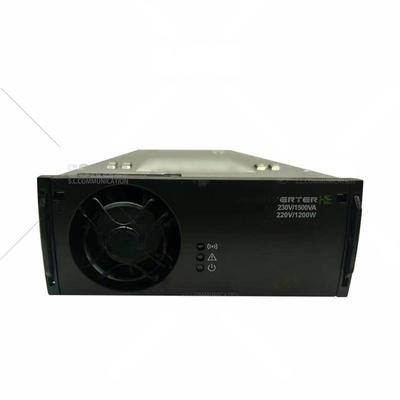

Eltek Rectiverter Flatpack2 220V 230/1500 220/0 P/N.:241123.142

Modeller / sipariş bilgileri 230/1500 230/1500 230/1500 115/750 115/750 115/750

220/1200 220/150 220/0 220/600 220/75 220/0

Parça numarası 241123.140 241123.141 241123.142 241123.140L 241123.141L 241123.142L

AC ÇIKIŞ VERİLERİ

Voltaj  (varsayılan)  107.3-14 (ayarlanabilir aralığı) 230 V_{GİRİŞ/ÇIKIŞ}  /  200 - 240 Akım_{GİRİŞ/ÇIKIŞ} 115 V_{GİRİŞ/ÇIKIŞ} / 100 - 127 V_{GİRİŞ/ÇIKIŞ}

Frekans (varsayılan invertör modunda) 50 Hz (uyarlanabilir) 60 Hz (uyarlanabilir)

Frekans (ayarlanabilir invertör modunda) 50Hz, 60Hz veya son senkronize 50/60Hz (uyarlanabilir), 94-106Hz⁶⁾

Maksimum güç (sürekli / aşırı yük (<15s) ) 1200 W (1500 VA) / 2000 VA 600 W (750 VA) / 1000 VA

Yük paylaşımı ±%5 Çalışmagüçten %10 ila %100 yük

Maksimum akım (sürekli / aşırı yük (<15s) ) 6.5 A_RMS / 8.7 A_RMS

Akım (maksimum) Hızlı devre kesme (20ms) 32 A (6 x nominal)

THD dirençli  yük

Koruma Koruma aralık

DC ÇIKIŞ VERİLERİ

Voltaj (varsayılan) / (ayarlanabilir aralığı) 245 V_portlarında  / 194 - 290 Akım_portlarında

Güç (maksimum @nominal giriş) 1200 W ¹⁾ 150 W 0 W ²⁾ 600 W ¹⁾ 75 W 0 W ²⁾

Akım (maksimum @V_ÇIKIŞ ≤ 216 Akım_portlarında ) 5.56 A ¹⁾ 0.69 A DC 2.78 A ¹⁾ 0.34 A DC

Bekleme süresi, maksimum çıkış gücü >10ms; V_ÇIKIŞ > 190 V_portlarında  (sadece redresör modunda)

Akım paylaşımı (%10 - %100 yük) ±%5 Çalışmaakımdan %10 ila %100 yük

Statik Voltaj regülasyonu (%10 - %100 yük) ±%0.5

Dinamik Voltaj regülasyonu %10-90 veya %90-10 yük değişimi için ±%5.0, regülasyon süresi  <

50ms Dalgalanma_{< 1 V} PP , 30 MHz

Koruma Koruma Kısa devre korumalı, Aşırı voltaj kesintisi, Ters polarite ve Sigorta

GİRİŞ VERİLERİ

AC Şebeke Giriş Voltajı (aralık / Düşük Voltaj kesintisi) 185 - 275 V_{GİRİŞ/ÇIKIŞ} 107.3-14 170 Akım_{GİRİŞ/ÇIKIŞ} 95 - 140 V_{GİRİŞ/ÇIKIŞ} / 85 Akım_{GİRİŞ/ÇIKIŞ}

GİRİŞ/ÇIKIŞ (15s) 3.2 A / 4.5 A aşırı yük sırasında 11.5 A_RMS 9.1 A_RMS ³⁾ 8.2 A_RMS ³⁾ 11.3 A_RMS 10.1 A_RMS ³⁾ 9.2 A_RMS ³⁾

Frekans (varsayılan: senkronizasyon aralığı) 47-53 & 57-63 Hz 47-53 & 57-63 Hz

Frekans (ayarlanabilir: senkronizasyon aralığı) 47-53 Hz, 57-63 Hz veya her ikisi (uyarlanabilir)

Güç Faktörü 107.3-14 THD %50 yük veya daha fazlasında > 0.99 / < 3.5%

GİRİŞ/ÇIKIŞ Giriş Koruma L ve N'de sigorta, Sıcak takılabilir, VaristörDC Voltaj nominal /genişletilmiş aralık

4) 204 - 290 V DC^{/ 180 - 204} V_portlarında  DC Akım_portlarında

portlarında  (15s) 3.2 A / 4.5 A aşırı yük sırasında (15s) DİĞER ÖZELLİKLER (DC/AC)) Şebeke modunda (>%96 (AC/AC ve AC/DC)), invertör modunda (>%94 (DC/AC))

İzolasyon

3.85 kV DC

- AC Düşük ve yüksek şebeke giriş voltajı kesintisi, Yüksek ve düşük sıcaklık_portlarında  DC GİRİŞ/ÇIKIŞ_CAN/SYNC'e Alarmlar: GİRİŞ/ÇIKIŞ DC'ye, 4.25 Düşük ve yüksek şebeke giriş voltajı kesintisi, Yüksek ve düşük sıcaklık_portlarında  DC GİRİŞ/ÇIKIŞ_CAN/SYNC'e Alarmlar: DC - Düşük ve yüksek şebeke giriş voltajı kesintisi, Yüksek ve düşük sıcaklık_portlarında  - DC'den_CAN/SYNC'e Alarmlar: Kırmızı LED Düşük ve yüksek şebeke giriş voltajı kesintisi, Yüksek ve düşük sıcaklık_portlarında DC /_portlarında  mA] Çıkışta aşırı voltaj kesintisi, Fan arızası, Düşük çıkış voltajı alarmı, CAN veri yolu arızası, Senkronizasyon veri yolu

(AC çıkış  VEYA  1200W'dan 480W'a @ 75°C (167°F) her biri için, AC ve DC, çıkışlar çıkış  alarmı)_portlarında  107.3-14 Uyarılar: Sarı LED Rectiverter güç düşürme modunda veya DC veya AC portunda güç veya akım sınırlama modunda, Uzaktan çıkış akımı sınırlaması aktif, Kontrolcü ile portlarında  iletişim  kaybı Normal çalışma: Yeşil

LED 1200W'dan 480W'a @ 75°C (167°F) her biri için, AC ve DC, çıkışlar tamamÇalışmasıcaklığı -40 ila +75°C (-40 ila +167°F), nem %5 - %95 RH

yoğuşmasız 55°C (131°F) üzerindeki sıcaklık düşürme 1200W'dan 480W'a @ 75°C (167°F) her biri için, AC ve DC, çıkışlar (toplam güç 2000W'dan 800W'a)

Depolama TASARIM STANDARTLARI -40 ila +85°C (-40 ila +185°F), nem %0 - %99  EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC/EN

yoğuşmasız Boyutlar[GxYxD] /Ağırlık 109 x 41.5 x 327mm (4.25 x 1.69 x 13”) / 1.95 kg (4.3

lbs) TASARIM STANDARTLARI Elektrikselgüvenlik EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC/EN

62040-1:2008+A1:2013 UL 60950-1:2014, UL1778:2014, CSA C22.2 No. 107.3-14 EN 61000-6-1:2019, -6-2:2019, - 6-3:2007 + A1:2011, - 6-4:2019, IEC 61000-6-5:2015 EMC EN 62040-2:2006 (C1 emisyonları, C2/C3 bağışıklığı), FCC CFR 47 Bölüm 15 EN50121 -2:2017+A1:2019, -4:2016+A1:2019,

-5:2017+A1:2019

5) AB 2015/863 (RoHS) ve 2012/19/AB (WEEE) / ETSI EN 300 019: 2-1 (Sınıf 1.2) ve 2-2 (Sınıf 2.3) Çevre IEC 62040-5-3:2016 madde 4.2'ye göre normal çalışma koşulları. IEC 62040-5-3:2016 madde 4.3'e göre diğer çalışma koşulları,  bildirilmelidir

1)

AC yüküne öncelik verilir. Maksimum kullanılabilir DC çıkış gücü ve akımı, anlık  AC ^yüküne

ve

AC giriş tam bağlıdır; yani tam AC  gücünde

ve nominal  230VAC  için maksimum 800W/7.4A2) DC portu  iki yönlü port olarak  dikkate alınmalıdır; şebeke güçlü olduğunda  voltaj  mevcut olacaktır

AC portlarında  koruma  gerektiğinde  3)  DC  portu  194V'un altına çekildiğinde giriş akımı bu seviyenin üzerine çıkabilir.  4) Azaltılmış performans - aşırı yük desteği yok ve 200 - 240 VAC çıkış için THD artacak ve maksimum giriş  gücü  düşecektir  (230 VAC @ 180 VDC için 970W'a) 5) 4kV harici aşırı gerilim gereksinimini karşılamak için ve  nominal güç  için 230VAC.çıkış gücü düşer  (180 VDC'de 230 VAC için 970W'a)
