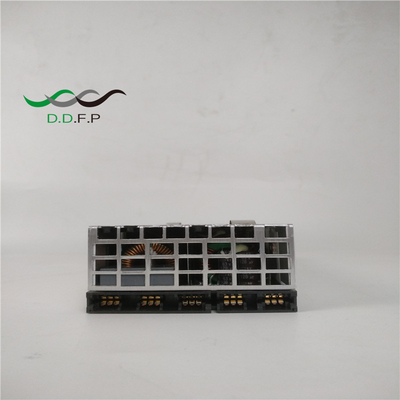

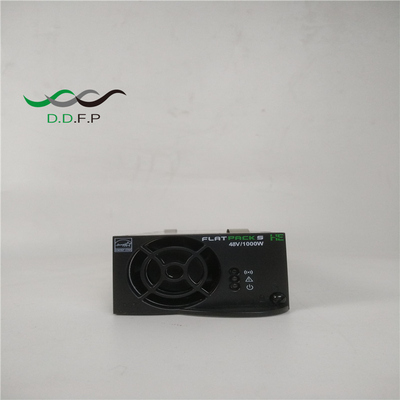

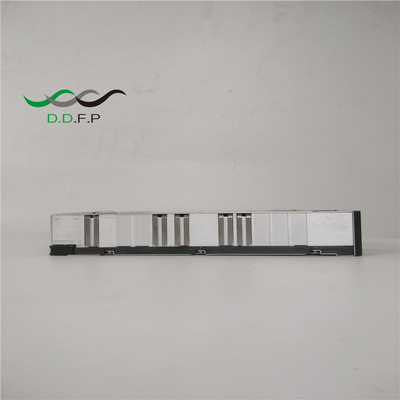

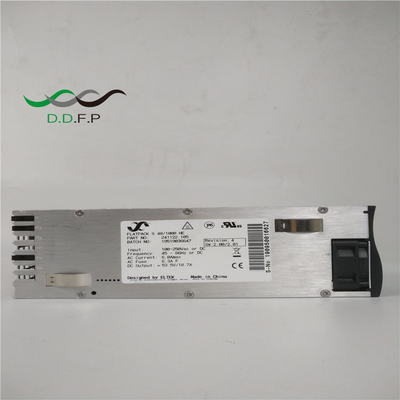

Eltek Flatpack S 48/1000 HE 48V 1000W P/N 241122.105 CTOS0301.XXX için

Eltek Flatpack S 48/1000 HE 48V 1000W düzleyici modülü (P/N: 241122.105) CTOS0301.XXX için


Flatpack S düzlendirici, telekom özelliklerini, yüksek verimliliği, çıkışta koruma

1U yüksek, 2 veya 3 düzleyici pozisyonları güç rafında kullanılır

Smartpack S denetleyici ve pil ve yük dağılımları ile, Flatpack S düzlendiriciler 2 ila 5.4kW kapsamında

En az 6 litrelik alan kullanan ve düşük ısı dağılımını sağlayan uygulamalar

Daha yüksek kapasite için 9kW kapasiteli 2U sistemi de mevcuttur.


Uygulama:

Telekom ¥ Mobil / Kablosuz

· RADYO BAZA STATIONS/CELL

SITES

· LTE / 4G / WIMAX

· Dağıtılmış Anten

Sistemler

· Mikrodalga

· Geniş bant

Telekom - sabit

· Telefon Serveri /

Değiştiriciler

· FİBER OPTİK / FTTX

· Mikrodalga

· Kablo

· Geniş bant


Parametreler:

Model
Parça numarası	241122.105		241122.125
Girdi verileri
Voltaj (nominal)		185 - 250 VAC / 185 - 250 VDC 1) 195 - 277 VAC / 195 - 250 VDC 1)
Voltaj (iş aralığı)		85 - 300 VAC / 85 - 250 VDC
Akım (maksimum) @ nominal giriş, tam yük		5.9 ARMS	9.9 ARMS
Sıklık		45 - 66 Hz / 15 - 18.5 Hz2) / 0 Hz1) 45 - 66 Hz / 0 Hz1)
Güç faktörü		> 0,99% veya daha fazla yük altında
Koruma		L & N'de sigorta, Varistor, giriş voltajı çalışma aralığının dışında olduğunda kapatma
Çıktı verileri
Voltaj (öntanımlı)		53.5 VDC
Voltaj (düzenlenebilir aralık)		43.5 - 57.6 VDC
Güç (maksimum) @ nominal giriş		1000 W	1800 W
Güç @ 85 VAC		420 W	700 W2)
Akım (maksimum) @ nominal giriş		20.9 A (@VOUT < 48VDC) 37.5 A (@VOUT < 48VDC)
Bekleme süresi, maksimum çıkış gücü		> 20ms; çıkış voltajı > 41 VDC > 10ms; çıkış voltajı > 42 VDC
Akım paylaşımı (10 - 100% yük)		10 ila 100% yük arasında maksimum akımın ±5%'i
Statik Voltaj düzenleme (10 - 100% yük)		±0,5%
Dinamik Voltaj Düzenleme		±5.0% 10-90% veya 90-10% yük değişimi için, düzenleme süresi < 50 ms
Dalgalanma		< 150 mVPP, 30 MHz bant genişliği
Koruma		ORing FET, Kısa devreye karşı koruma, Yüksek sıcaklık koruması, Aşırı voltaj kapama
Diğer özellikler
Verimlilik		95.5 %	% 96
İzolasyon		4.0 kVDC - giriş çıkış, 2.5 kVDC - giriş yere, 710 VDC - çıkış yere	5.0 kVDC - giriş çıkış, 2.5 kVDC - giriş yere, 710 VDC - çıkış yere
Alarm: Kırmızı LED		Düşük / yüksek giriş voltajı kapatma, Yüksek / düşük sıcaklık kapatma, Düzeltmeci Başarısızlık, çıkışta aşırı gerilim kapama, Fan arızası, Düşük çıkış gerilimi alarmı, CAN otobüs arızası
Uyarılar: Sarı LED		Güç düşürme modundaki düzeltme cihazı, Uzak çıkış akım sınırı etkinleştirildi, Girdi voltajı aralığın dışındadır, aşırı voltajda yanıp söner, denetleyiciyle CAN iletişimi kaybı
Normal çalışma: Yeşil LED
MTBF (Telcordia SR-332 Iss.I yöntem III (a))		>315 000 (@ Temperatör: 25 °C) >300 000 (@ Temperatör: 25 °C)
Çalışma sıcaklığı (5-95% RH n.s. hum.)		-40 ila + 85°C [-40 ila + 185°F] -40 ila + 85°C [-40 ila + 185°F]
Maksimum çıkış gücü temp / to'dan yüksek		45°C / 600W @ 85°C 55°C / 1000W @ 85°C
Depolama sıcaklığı		-40 ila +85°C (-40 ila +185°F), nem 0 - 99% RH yoğunlaşmaz
Yükseklik		2000m (~6500ft) 4000m (~13000ft)
Boyutlar [WxHxD] / Ağırlık		72 x 41,5 x 217 mm (2.83 x 1,63 x 8,54 ′′) / < 850 g (1.9 lbs)
Tasarım standartları
Elektrik güvenliği	EN 62368- 1:2020+A11:2020, IEC 62368- 1:2018, UL 62368- 1:2019 IEC 60950- 1:2013
EMC	EN 61000-6-1:2019-6-2:2019- 6-3:2007 + A1:2011- 6-4:2019 IEC 61000-6-5:2015+Cor1:2017, EN 50121 -4:2016/A1:2019, -5:2017/A1:2019 ETSI EN 300 386 V.2.1.1, FCC CFR47 part 15B:2020 (parçaları)
Denizci	DNVGL-CG-03393)
Çevre	ETSI EN 300 019: 2-1 (Sınıf 1.2) & 2-2 (Sınıf 2.3) IEC 62040-5-3:2016 maddesine göre normal çalışma koşulları 4.2. Diğer işlevsel IEC 62040-5-3:2016 maddesine göre şartlar 4.3, bilgilendirilmelidir AB 2015/863 (RoHS), 2012/19/AB (WEEE), IEC 63000:2018

                                                          * Flatpack S 1U ile 2R kullanılabilir *
