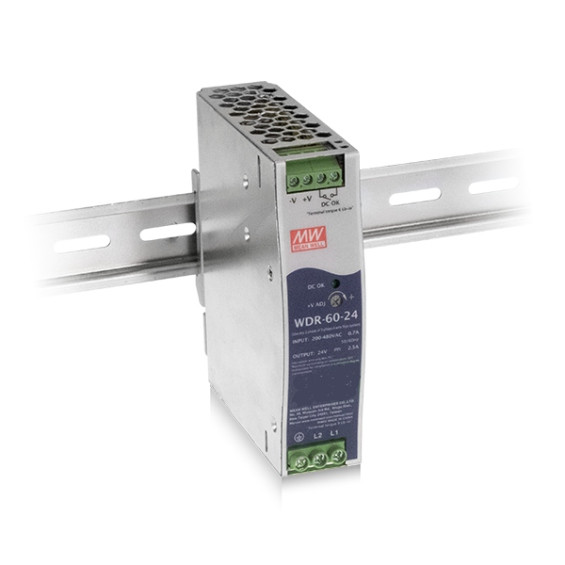

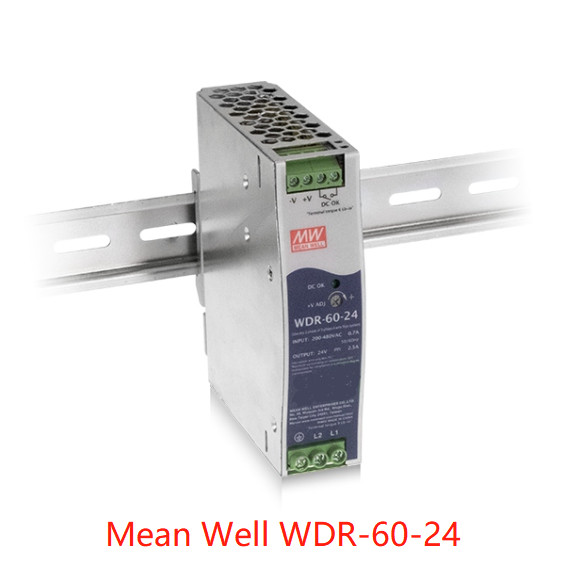

Mean Well 60W Ultra Geniş Giriş Endüstriyel DIN Ray Güç Kaynağı WDR-60 serisi WDR-60-5
Özellikler:
1∅ ve 2∅ , 180~550VAC geniş giriş
93%'e kadar yüksek verimlilik
Dahili aktif PFC fonksiyonu (240W & 480W)
Endüstriyel ray TS-35 / 7.5 veya 15 üzerine montaj
Dahili DC OK röle kontağı
Teknik
| MODEL |
WDR-60-5 |
WDR-60-12 |
WDR-60-24 |
WDR-60-48 |
|
ÇIKIŞ
|
DC GERİLİM |
5V |
12V |
24V |
48V |
| ANMA AKIMI |
10A |
5A |
2.5A |
1.25A |
| AKIM ARALIĞI |
0 ~ 10A |
0 ~ 5A |
0 ~ 2.5A |
0 ~ 1.25A |
| ANMA GÜCÜ |
50W |
60W |
60W |
60W |
| DALGALANMA & GÜRÜLTÜ (maks.) Not.2 |
100mVp-p |
120mVp-p |
150mVp-p |
200mVp-p |
| GERİLİM AYAR ARALIĞI |
5 ~ 6V |
12 ~ 15V |
24 ~ 29V |
48 ~ 57V |
| GERİLİM TOLERANSI Not.3 |
±2% |
±1.5% |
±1.0% |
±1.0% |
| HAT DÜZENLEMESİ |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| YÜK DÜZENLEMESİ |
±1.5% |
±0.5% |
±0.5% |
±0.5% |
| KURULUM, YÜKSELME, TUTMA SÜRESİ |
1000ms, 70ms, 20ms/400Vac 2000ms, 70ms, 10ms/230Vac tam yükte |
|
GİRİŞ
|
GERİLİM ARALIĞI Not.4 |
180 ~ 550Vac veya 254 ~ 780Vdc |
| FREKANS ARALIĞI |
47 ~ 63Hz |
| VERİMLİLİK (Tip.) |
83.5% / 400Vac |
86.5% / 400Vac |
89% / 400Vac |
90.5% / 400Vac |
| AC AKIMI |
0.4A/400Vac 0.7A/230Vac |
| ANLIK AKIM (maks.) |
SOĞUK BAŞLANGIÇ 50A /400Vac 30A/230Vac |
| KAÇAK AKIM |
<2mA >
|
|
KORUMA
|
AŞIRI YÜK |
%105 ~ %135 anma çıkış gücü |
|
Çıkış gerilimi olduğunda Hıçkırık modu%50'den küçük, arıza durumu ortadan kalktıktan sonra otomatik olarak düzelir
%50 ~ %100 anma çıkış gerilimi içinde sabit akım sınırlaması, arıza durumu ortadan kalktıktan sonra otomatik olarak düzelir
|
| AŞIRI GERİLİM |
6.2 ~ 7.2V |
16 ~ 18V |
31 ~ 37V |
58 ~ 60.5V |
| Koruma tipi : Çıkış gerilimini kapat, düzeltmek için tekrar aç |
| AŞIRI SICAKLIK |
Koruma tipi : Çıkış gerilimini kapat, düzeltmek için tekrar aç |
| FONKSİYON |
DC OK SİNYALİ |
Röle kontak derecesi(maks.) : 30V / 1A dirençli |
|
ÇEVRE
|
ÇALIŞMA SICAKLIĞI |
-30 ~ +85℃ ("Düşürme Eğrisi"ne bakın) |
| ÇALIŞMA NEMİ |
%20 ~ %90 RH yoğuşmasız |
| DEPOLAMA SICAKLIĞI |
-40 ~ +85℃ |
| SICAKLIK KATSAYISI |
±0.03%/℃ (0 ~ 60℃) |
| TİTREŞİM |
Bileşen: 10 ~ 500Hz, 2G 10dk./1 döngü, X, Y, Z eksenleri boyunca her biri 60dk.; Montaj klipsi: IEC60068-2-6'ya uygunluk |
| ÇALIŞMA RAKIMI Not.5 |
2000 metre |
| AŞIRI GERİLİM KATEGORİSİ |
Ⅱ; EN61558, EN50178, EN60664-1, EN62477-1, EN60204-1'e göre; 2000 metreye kadar yükseklik |
|
GÜVENLİK & EMC
(Not 7)
|
GÜVENLİK STANDARTLARI |
UL61010, BS EN/EN61558-2-16, AS/NZS 62368.1, EAC TP TC 004 onaylı; tasarım GL ve BS EN/EN60204-1'e bakın (Talep üzerine) |
| DAYANMA GERİLİMİ |
G/Ç-G/Ç:4.7KVAC G/Ç-FG:2.5KVAC Ç/Ç-FG:0.5KVAC Ç/Ç-DC OK:0.5KVAC |
| İZOLASYON DİRENCİ |
G/Ç-G/Ç, G/Ç-FG, Ç/Ç-FG:100M Ohm / 500VDC / 25℃/ %70 RH |
|
EMC EMİSYONU
|
Parametre |
Standart |
Test Seviyesi / Not |
| İletilen |
BS EN/EN55032(CISPR32) |
Sınıf B |
| Yayılan |
BS EN/EN55032(CISPR32) |
Sınıf B |
| Harmonik Akım |
BS EN/EN61000-3-2 |
Sınıf A |
| Gerilim Kırpışması |
BS EN/EN61000-3-3 |
------- |
|
EMC BAĞIŞIKLIĞI
|
BS EN/EN55024, BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3 |
| Parametre |
Standart |
Test Seviyesi /Not |
| ESD |
BS EN/EN61000-4-2 |
Seviye 3, 8KV hava; Seviye 2, 4KV temas, kriter A |
| Yayılan Duyarlılık |
BS EN/EN61000-4-3 |
Seviye 3, 10V/m, kriter A |
| EFT Patlamaları |
BS EN/EN61000-4-4 |
Seviye 3, 2KV/5KHz, kriter A |
| Ani |
BS EN/EN61000-4-5 |
Seviye 4, 2KV/Hat-Hat, 4KV/Hat-Toprak, kriter A |
| İletilen |
BS EN/EN61000-4-6 |
Seviye 3, 10V, kriter A |
| Manyetik Alan |
BS EN/EN61000-4-8 |
Seviye 4, 30A/m, kriter A |
| Gerilim Düşüşleri ve kesintiler |
BS EN/EN61000-4-11 |
>%95 düşüş 0.5 periyot, %30 düşüş 25 periyot,
>%95 kesinti 250 periyot
|
|
DİĞERLERİ
|
MTBF |
1900.1K saat min. Telcordia SR-332 (Bellcore) ; 313.7K saat min. MIL-HDBK-217F (25℃) |
| BOYUT |
32*125.2*102mm (G*Y*D) |
| PAKETLEME |
0.45Kg; 28 adet/13.6Kg/1.24CUFT |
