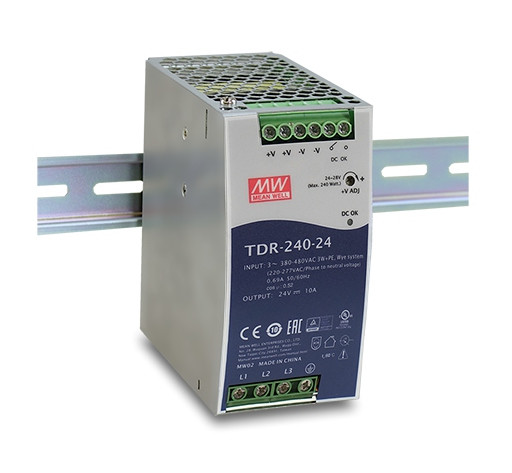

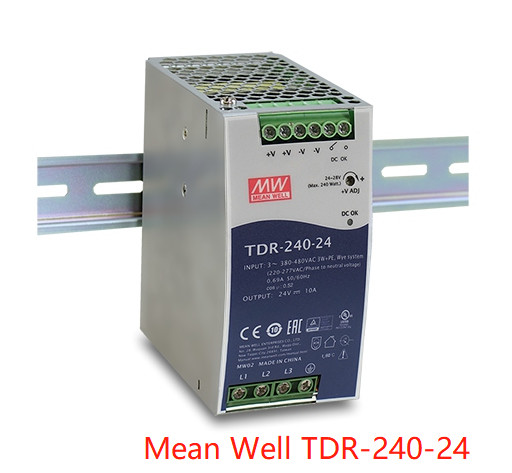

PFC fonksiyonu ile ortalama 240W Slim Üç Fazlı Endüstriyel DIN Ray TDR-240 serisi TDR-240-24
PFC fonksiyonu ile ortalama 240W Slim Üç Fazlı Endüstriyel DIN Ray TDR-240 serisi
TDR-240-24 TDR-240-48
Özellikleri:
Metal kasa, ince boyut
3 ′′, 340~550VAC giriş
Yüksek verimlilik% 94.5'e kadar
Dahili aktif PFC fonksiyonu
Endüstriyel ray TS-35 / 7.5 veya 15 üzerinde monte edin
Dahili DC OK röle bağlantısı
Teknik
| Modelle |
TDR-240-24 |
TDR-240-48 |
|
Çıkış
|
DC Voltajı |
24V |
48V |
| İsimlendirilmiş akım |
10A |
5A |
| Mevcut Aralık |
0 ~ 10A |
0 ~ 5A |
| İsimlendirilmiş Güç |
240W |
240W |
| RIPPLE & NOISE (max.)Not alın.2 |
100mVp-p |
120mVp-p |
| Voltaj ADJ. Aralık |
24 ~ 28V |
48 ~ 55V |
| Voltaj ToleransıNot alın.3 |
±1,0% |
±1,0% |
| LINE Yönetmeliği |
±0,5% |
±0,5% |
| Yük Düzenlemesi |
±1,0% |
±1,0% |
| Kurulum, kalkma zamanı. |
2000ms, 60ms/400VAC 1500ms, 60ms/500VAC tam yük altında |
| Zamanı tutun (Tip.) |
20ms / 400VAC 40ms / 500VAC tam yükle |
|
Girdi
|
VoltajAralık Not alın.4 |
Üç fazlı 340 ~ 550VAC (L1, L3, FG veya L2, L3, FG'yi bağlamak için çift fazlı işlem mümkün) veya 480 ~ 780VDC |
| Sıklık aralığı |
47 ~ 63Hz |
| Güç faktörü (tip.) |
PF ¥0.53/400VAC PF ¥0.52/500VAC tam yük altında |
| Verimlilik (Tip) |
% 92 |
% 92 |
| Değişken akım (tip.) |
0.69A/400VAC 0.6A/500VAC |
| İçeri girme akımı (tip.) |
Soğuk Başlangıç 50A |
| Sızıntı akımı |
<2mA / 530VAC |
|
Koruma
|
Aşırı yük |
105 ~ 130% nominal çıkış gücü |
| Koruma türü: Sabit akım sınırlama, ünite 3 saniye sonra hıçkırır. |
| Aşırı gerilim |
30 ~ 36V |
56 ~ 65V |
| Koruma türü: Hiccup modu, hata durumu kaldırıldıktan sonra otomatik olarak iyileşir. |
| Aşırı sıcaklık |
O / P voltajı kapatmak, sıcaklık düştüğünde otomatik olarak kurtarır |
| FONKSYON |
DC Tamam. Gerçekten. İLGİ RATINGS (max.) |
60VDC/0.3A, 30VDC/1A, 30VAC/0.5A direnç yükü |
|
Çevre
|
ÇalışmakTEMP. Not alın.5 |
-30 ~ +70°C (Deralatör eğrisi'ne bakın) |
| Çalışma Nemliği |
20 ~ 95% RH yoğunlaşmayan |
| Saklama Süresi, Nem |
-40 ~ + 85°C, 10 ~ 95% RH yoğunlaşmaz |
| Zaman Koefisien. |
± 0,05%/°C (0 ~ 60°C) |
| Titreşim |
Bileşen:10 ~ 500Hz, 2G 10 dakikalık / 1 döngü, X, Y, Z eksenleri boyunca her biri 60 dakikalık; Montaj: IEC60068-2-6'ya uygun |
| Çalışma YüksekliğiNot alın.6 |
5000 metre. |
| Üsttensiyon kategorisi |
Ⅲ; EN61558, EN50178, EN60664-1, EN62477-1, EN60204-1 uyarınca; 2000 metreye kadar yükseklikte |
|
Güvenlik ve EMC
(Note 7)
|
Güvenlik standartları |
UL61010-1, UL61010-2-201, BS EN/EN61558-1, BS EN/EN61558-2-16, AS/NZS 62368.1, EAC TP TC 004 onaylanmıştır |
| Stand Voltajı |
I/P-O/P:4.87KVAC I/P-FG:2.4KVAC O/P-FG:0.5KVAC O/P-DC Tamam:0.5KVAC |
| İzolasyon direnci |
I/P-O/P, I/P-FG, O/P-FG:>100M Ohm / 500VDC / 25°C/ 70% RH |
|
EMC EMİSİYON
|
Parametreler |
Standart |
Test seviyesi / Not |
| Yaptıkları |
BS EN/EN55032 ((CISPR32)/BS EN/EN61204-3 |
Sınıf B |
| Işınlanmış |
BS EN/EN55032 ((CISPR32)/BS EN/EN61204-3 |
Sınıf B |
| Harmonik Akım |
BS EN/EN61000-3-2 |
Sınıf A |
| Voltaj yanıp sönen |
BS EN/EN61000-3-3 |
- Hayır. |
|
EMC bağışıklığı
|
BS EN/EN55024, BS EN/EN61204-3 |
| Parametreler |
Standart |
Test seviyesi / Not |
| ESD |
BS EN/EN61000-4-2 |
Seviye 4, 15KV hava; Seviye 4, 8KV temas |
| Işınlanmış Alan |
BS EN/EN61000-4-3 |
Seviye 3 |
| EFT / Burst |
BS EN/EN61000-4-4 |
Seviye 3 |
| Yükselme |
BS EN/EN61000-4-5 |
Seviye 4, 2KV / Hattı-Hattı, Seviye 4, 4KV/ Hattı-Dünya |
| Yaptıkları |
BS EN/EN61000-4-6 |
Seviye 3 |
| Manyetik alan |
BS EN/EN61000-4-8 |
Seviye 4 |
| Voltaj düşüşleri ve kesintiler |
BS EN/EN61000-4-11 |
>95% düşüş 0.5 dönem, 30% düşüş 25
Dönemler>% 95 kesintiler 250 dönem
|
|
Diğerleri
|
MTBF |
1534Telcordia SR-332 ((Bellcore); 215.6K saat dakika MIL-HDBK-217F (25°C) |
| Boyut |
63*125.2*113.5mm (W*H*D) |
| Paketleme |
1kg; 12pcs/13Kg/1.22CUFT |
