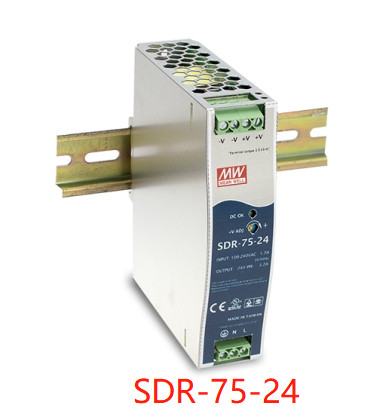

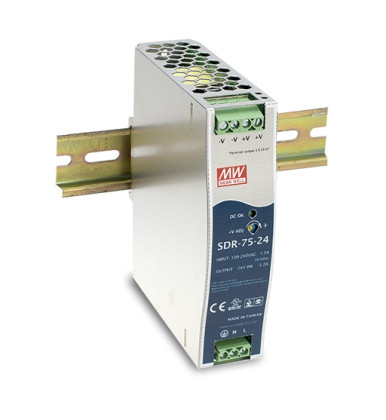

Mean Well Markası 75W Tek Çıktı Endüstriyel DIN Demiryolu Güç Tedarikçisi SDR-75 serisi
Mean Well Markası 75W Tek Çıktı Endüstriyel DIN Demiryolu Güç Tedarikçisi SDR-75 serisi
Özellikleri:
Metal kasa, ince boyut
1 ′′, tam menzilli giriş (230VAC sadece SDR-960 için)
94% yüksek verimlilik ve tam fonksiyonlar
Dahili aktif PFC fonksiyonu (SDR-75 hariç)
Endüstriyel ray TS-35 / 7.5 veya 15 üzerinde monte edin
Dahili DC OK röle bağlantısı (SDR-75 hariç)
130% ~ 150% maksimum yük kapasitesi modellere göre
Geçerli paylaşım fonksiyonu (SDR-480P/960)
Teknik
| Modelle |
SDR-75-12 |
SDR-75-24 |
SDR-75-48 |
|
Çıkış
|
DC Voltajı |
12V |
24V |
48V |
| İsimlendirilmiş akım |
6.3A |
3.2A |
1.6A |
| Mevcut Aralık |
0 ~ 6.3A |
0 ~ 3.2A |
0 ~ 1.6A |
| İsimlendirilmiş Güç |
75.6W |
76.8W |
76.8W |
| Hızlı akım |
9.375A |
4.69A |
2.34A |
| PEK GücüNot alın.6 |
112.5W (3 saniye) |
| RIPPLE & NOISE (max.)Not alın.2 |
100mVp-p |
100mVp-p |
120mVp-p |
| Voltaj ADJ. Aralık |
12 ~ 14V |
24 ~ 28V |
48 ~ 55V |
| Voltaj ToleransıNot alın.3 |
±1,0% |
±1,0% |
±1,0% |
| LINE Yönetmeliği |
±0,5% |
±0,5% |
±0,5% |
| Yük Düzenlemesi |
±1,0% |
±1,0% |
±1,0% |
| Kurulum, kalkma zamanı. |
1500ms, 60ms/230VAC 3000ms, 60ms/115VAC tam yükde |
| Zamanı tutun (Tip.) |
80ms/230VAC 20ms/115VAC tam yük altında |
|
Girdi
|
VoltajAralık Not alın.7 |
88 ~ 264VAC 124 ~ 370VDC [AC/L ((+),AC/N ((-)) bağlayarak DC giriş işlevi mümkündür] |
| Sıklık aralığı |
47 ~ 63Hz |
| Verimlilik (Tip) |
88% 5 |
% 89 |
% 90 |
| Değişken akım (tip.) |
1.4A/115VAC 0.85A/230VAC |
| İçeri girme akımı (tip.) |
30A/115VAC 50A/230VAC |
| Sızıntı akımı |
<1mA / 240VAC |
|
Koruma
|
Aşırı yük |
Normalde 110 ~ 150% değerli çıkış gücü içinde 3 saniyeden fazla çalışır ve ardından O / P voltajı kapatır, kurtarmak için yeniden açılır |
| 150 ~ 170% nominal güç, 3 saniye içinde otomatik kurtarma ile sabit akım sınırlama ve sonra 3 saniye sonra O / P voltajı kapatmak, kurtarmak için yeniden açmak |
| Aşırı gerilim |
14 ~ 17V |
29 ~ 33V |
56 ~ 65V |
| Koruma türü: O/P voltajı kapat, geri kazanmak için yeniden çalıştır |
| Aşırı sıcaklık |
Güç transistörünün ana kısmında 100°C±10°C (RTH2) algılanması |
| Koruma türü: Sıcaklık düştüğünde geri kazanmak için O/P voltajı kapatmak, yeniden açmak |
|
Çevre
|
İş süresi. |
-30 ~ +70°C (Deralatör eğrisi'ne bakın) |
| Çalışma Nemliği |
20 ~ 95% RH yoğunlaşmayan |
| Saklama Süresi, Nem |
-40 ~ + 85°C, 10 ~ 95% RH |
| Zaman Koefisien. |
± 0,03%/°C (0 ~ 60°C) |
| Titreşim |
Bileşen:10 ~ 500Hz, 2G 10 dakikalık / 1 döngü, X, Y, Z eksenleri boyunca her biri 60 dakikalık; Montaj: IEC60068-2-6'ya uygun |
|
Güvenlik ve EMC
(Not 4)
|
Güvenlik standartları |
UL508, TUV BS EN/EN62368-1, AS/NZS 62368.1, EAC TP TC 004 onaylanmıştır, tasarım GL'ye atıfta bulunur; (BS EN/EN60204-1'e uymaktadır) |
| Stand Voltajı |
I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC |
| İzolasyon direnci |
I/P-O/P, I/P-FG, O/P-FG:>100M Ohm / 500VDC / 25°C/ 70% RH |
| EMC EMİSİYON |
BS EN/EN55032'ye (CISPR32) uygunluk BS EN/EN61204-3 Sınıf B, BS EN/EN61000-3-2,-3, EAC TP TC 020 |
| EMC bağışıklığı |
BS EN/EN61000-4-2'ye uygunluk,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61000-6-2 (BS EN/EN50082-2),
BS EN/EN61204-3, ağır endüstri düzeyi, EAC TP TC 020, SEMI F47 onaylı
|
|
Diğerleri
|
MTBF |
2670Telcordia SR-332 (Bellcore); 479.8K saat dakika MIL-HDBK-217F (25°C) |
| Boyut |
32*125.2*102mm (W*H*D) |
| Paketleme |
0.51Kg; 28pcs/15.3Kg/1.22CUFT |
