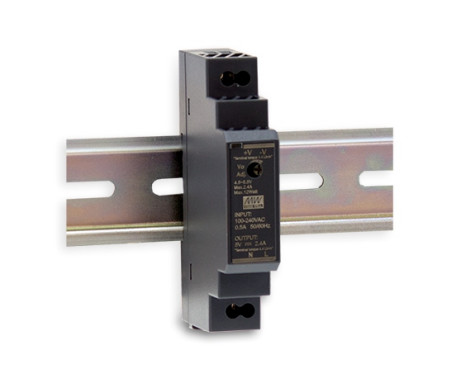

Mean Well HDR serisi HDR-15 HDR-30 HDR-60 HDR-100
Mean Well Taşınabilir Tip Metal Muhafazalı Şarj CihazıNPB-120-12 NPB-120-24NPB-120-48
Model
Yeni modeller:
NPB-120 / NPB-240 / NPB-360
Eski modeller:
PA-120 / PB-120
Özellikler:
Standart tip, yüksek güvenilirliğe sahip geniş voltaj aralıklı şarj cihazı
Daha iyi ısı dağılımı için metal muhafaza, daha düşük dokunma sıcaklığı sağlar
Kolay ve esnek ayar:
• Ön panelden ayarlanabilir şarj voltajı (10.5~15.2V, 21~30.4V, 42~60.8V)
• Panelden ayarlanabilir şarj akımı (nominal akımın %50~100'ü)
• Ön paneldeki DIP S.W. ile seçilebilen 2 veya 3 kademe
Korumalar: Kısa devre, aşırı voltaj, aşırı sıcaklık, akü ters polaritesi
UL/EN62368-1 ve IEC60335-1/2-29 çift sertifikasına uygundur
Çoklu DC çıkış fişleri seçilebilir: Anderson, klemens ve 4 pinli güç pini
Teknik
| MODEL |
HDR-15-5 |
HDR-15-12 |
HDR-15-15 |
HDR-15-24 |
HDR-15-48 |
|
ÇIKIŞ
|
DC VOLTAJ |
5V |
12V |
15V |
24V |
48V |
| NOMİNAL AKIM |
2.4A |
1.25A |
1A |
0.63A |
0.32A |
| AKIM ARALIĞI |
0 ~ 2.4A |
0 ~ 1.25A |
0 ~ 1A |
0 ~ 0.63A |
0 ~ 0.32A |
| NOMİNAL GÜÇ |
12W |
15W |
15W |
15.2W |
15.4W |
| DALGALANMA & GÜRÜLTÜ (maks.)Not.2 |
80mVp-p |
120mVp-p |
120mVp-p |
150mVp-p |
240mVp-p |
| VOLTAJ AYAR ARALIĞI |
4.5 ~ 5.5V |
10.8 ~ 13.8V |
13.5 ~ 18V |
21.6 ~ 29V |
43.2 ~ 55.2V |
| VOLTAJ TOLERANSINot.3 |
±%2.0 |
±%1.0 |
±%1.0 |
±%1.0 |
±%1.0 |
| HAT DÜZENLEMESİ |
±%1.0 |
±%1.0 |
±%1.0 |
±%1.0 |
±%1.0 |
| YÜK DÜZENLEMESİ |
±%1.0 |
±%1.0 |
±%1.0 |
±%1.0 |
±%1.0 |
| KURULUM, YÜKSELME SÜRESİ |
2000ms, 80ms/230VAC 2000ms, 80ms/115VAC tam yükte |
| BEKLEME SÜRESİ (Tip.) |
30ms/230VAC 12ms/115VAC tam yükte |
|
GİRİŞ
|
VOLTAJ ARALIĞI |
85 ~ 264VAC (277VAC çalışma) 120 ~ 370VDC (390VDC çalışma) |
| FREKANS ARALIĞI |
47 ~ 63Hz |
| VERİMLİLİK (Tip.) |
%80 |
%85 |
%85.5 |
%86 |
%87 |
| AC AKIM (Tip.) |
0.5A/115VAC 0.25A/230VAC |
| GİRİŞ AKIMI (Tip.) |
SOĞUK BAŞLANGIÇ 25A/115VAC 45A/230VAC |
|
KORUMA
|
AŞIRI YÜK
|
%110 ~ 145 nominal çıkış gücü |
|
Çıkış voltajı < %50 olduğunda Hıçkırık modu, arıza durumu ortadan kalktıktan sonra otomatik olarak düzelirNominal çıkış voltajının %50 ~ %100'ü içinde sabit akım sınırlaması, arıza durumu ortadan kalktıktan sonra otomatik olarak düzelir
AŞIRI VOLTAJ
|
| 5.75 ~ 6.75V |
14.2 ~ 16.2V |
18.8 ~ 22.5V |
30 ~ 36V |
56.5 ~ 64.8V |
Koruma tipi: Çıkış voltajını kapatma, zener diyot ile kelepçeleme |
| ÇEVRE |
|
ÇALIŞMA SICAKLIĞI
|
-30 ~ +70℃ ("Düşürme Eğrisi"ne bakın) |
ÇALIŞMA NEMİ |
| %20 ~ 90 RH yoğuşmasız |
DEPOLAMA SICAKLIĞI, NEM |
| -40 ~ +85℃, %10 ~ 95 RH yoğuşmasız |
SICAKLIK KATSAYISI |
| ±%0.03/℃ (0 ~ 50℃) RH yoğuşmasız |
TİTREŞİM |
| 10 ~ 500Hz, 2G 10dk./1 döngü, X, Y, Z eksenleri boyunca her biri 60dk. süreyle; Montaj: IEC60068-2-6'ya uygunluk |
ÇALIŞMA RAKIMI |
| 2000 metre |
AŞIRI VOLTAJ KATEGORİSİ |
| Ⅲ; EN61558, EN50178, EN60664-1, EN62477-1'e göre; 2000 metreye kadar rakım |
GÜVENLİK & EMC |
|
(Not 4)
GÜVENLİK STANDARTLARI
|
UL62368-1, UL508, TUV BS EN/EN61558-2-16, BS EN/EN61558-1, IEC62368-1, EAC TP TC 004, BSMI CNS14336-1 onaylı; |
Tasarım TUV BS EN/EN62368-1'e bakın
DAYANMA VOLTAJI
|
| G/Ç:4KVAC |
İZOLASYON DİRENCİ |
| G/Ç:100M Ohm / 500VDC / 25℃/ %70 RH |
EMC EMİSYON |
|
Parametre
|
Standart |
Test Seviyesi /Not |
İletilen |
| BS EN/EN61000-4-6 |
Sınıf B |
Harmonik Akım |
| BS EN/EN55032(CISPR32), CNS13438 |
Sınıf B |
Harmonik Akım |
| BS EN/EN61000-3-2 |
Sınıf A |
Voltaj Kırpışması |
| BS EN/EN61000-3-3 |
------- |
EMC BAĞIŞIKLIK |
|
BS EN/EN55024, BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3
|
Parametre |
| Standart |
Test Seviyesi /Not |
ESD |
| BS EN/EN61000-4-2 |
Seviye 3, 8KV hava; Seviye 2, 4KV temas, kriter A |
Yayılan Duyarlılık |
| BS EN/EN61000-4-3 |
Seviye 3, kriter A |
Manyetik Alan |
| BS EN/EN61000-4-4 |
Seviye 3, kriter A |
Manyetik Alan |
| BS EN/EN61000-4-5 |
Seviye 4,2KV/L-N, kriter A |
İletilen |
| BS EN/EN61000-4-6 |
Seviye 3, kriter A |
Manyetik Alan |
| BS EN/EN61000-4-8 |
Seviye 4, kriter A |
Voltaj Düşüşleri ve kesintiler |
| BS EN/EN61000-4-11 |
> %95 düşüş 0.5 periyot, %30 düşüş 25 periyot, |
> %95 kesinti 250 periyot
DİĞERLERİ
|
|
MTBF
|
3724.3K saat min. Telcordia SR-332 (Bellcore); 1166.1K saat min. MIL-HDBK-217F (25℃) |
BOYUT |
| 17.5*90*54.5mm (G*Y*D) |
PAKETLEME |
| 78g;160 adet/13.5Kg/1.14CUFT |
