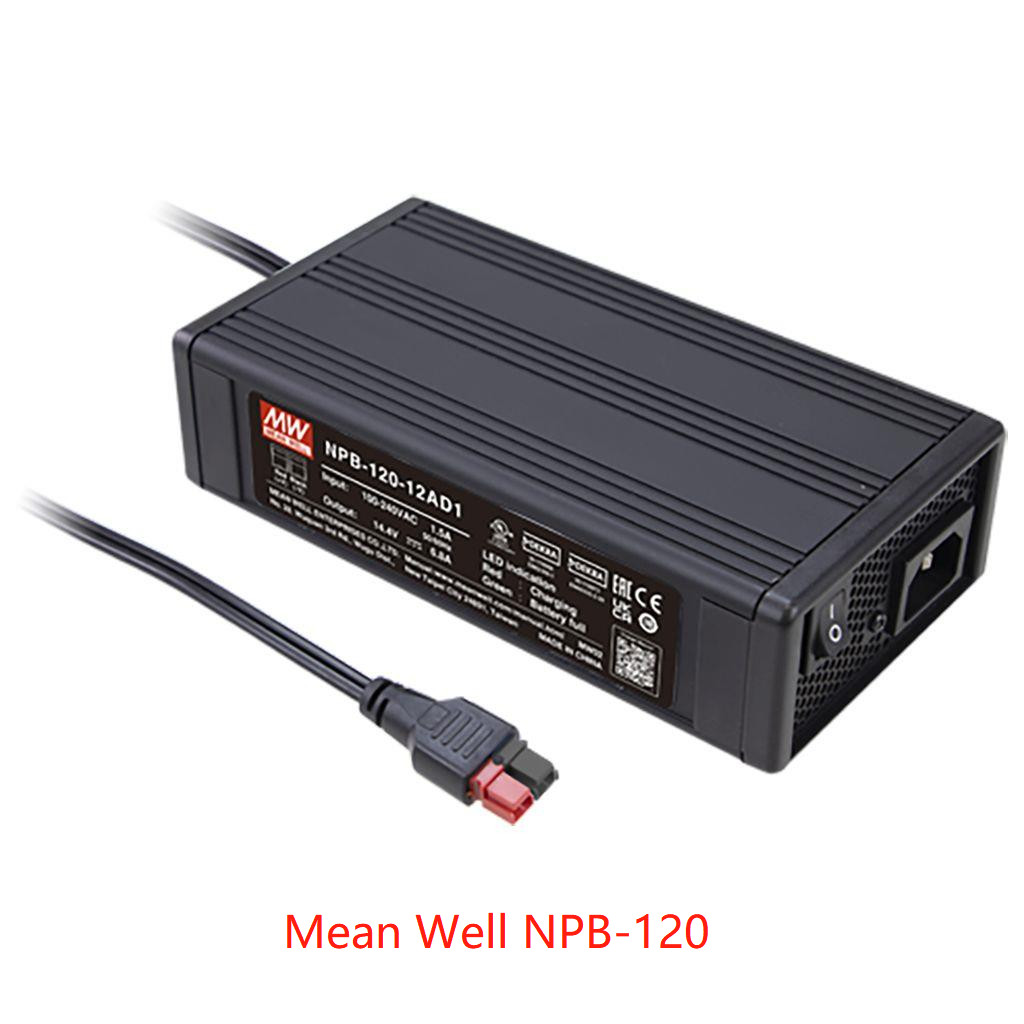

Mean Well Taşınabilir Tip Metal Kasa Şarj Cihazı NPB-120-12 NPB-120-24 NPB-120-48
Modl
Yeni modeller:
NPB-120 / NPB-240 / NPB-360
Eski modeller:
PA-120 / PB-120
Özellikler :
Standart tip, yüksek güvenilirliğe sahip geniş voltaj aralığına sahip şarj cihazı
Daha iyi ısı dağılımı için metal kasa, daha düşük dokunma sıcaklığı sağlar
Kolay ve esnek ayar:
‧ Ön panelden ayarlanabilir şarj voltajı (10.5~15.2V, 21~30.4V, 42~60.8V)
‧ Panelden ayarlanabilir şarj akımı (nominal akımın %50~100'ü)
‧ Ön paneldeki DIP S.W. ile seçilebilen 2 veya 3 kademe
Korumalar: Kısa devre, aşırı voltaj, aşırı sıcaklık, akü ters polaritesi
UL/EN62368-1 ve IEC60335-1/2-29 çift sertifikasına uygundur
Çoklu DC çıkış fişleri seçilebilir: Anderson, klemens ve 4 pinli güç pini
Teknik
| MODEL |
NPB-120-12 |
NPB-120-24 |
NPB-120-48 |
| =XLR, AD1, TB |
|
ÇIKIŞ
|
BOOST ŞARJ VOLTAJI (Vboost)(varsayılan) |
14.4V |
28.8V |
57.6V |
| FLOAT ŞARJ VOLTAJI (Vfloat)(varsayılan) |
13.8V |
27.6V |
55.2V |
| VOLTAJ AYARLANABİLİR ARALIĞI |
10.5 ~ 15.2V |
21 ~ 30.4V |
42 ~ 60.8V |
| ÇIKIŞ AKIMI (Tip.) Not.5 |
6.8A |
4A |
2A |
| AKIM AYARLANABİLİR ARALIĞI |
%50 ~ %100 |
| MAKS. GÜÇ Not.3 |
103.4W |
121.6W |
121.6W |
| TAVSİYE EDİLEN AKÜ KAPASİTESİ (AMP SAAT) Not.4 |
20 ~ 90AH |
15 ~ 50AH |
7 ~ 25AH |
|
GİRİŞ
|
VOLTAJ ARALIĞI Not.5 |
90 ~ 264VAC 127 ~ 370VDC |
| FREKANS ARALIĞI |
47 ~ 63Hz |
| GÜÇ FAKTÖRÜ (Tip.) |
PF>0.98/115VAC, PF>0.92/230VAC@12V,PF>0.93/230VAC@24/48V tam yükte |
|
VERİMLİLİK (Tip.)
|
XLR |
%86.5 |
%89 |
%90.5 |
| AD1 |
%86.5 |
%89 |
%90.5 |
| TB |
%87 |
%89.5 |
%90.5 |
| AC AKIMI (Tip.) |
1.5A/115VAC 0.8A/230VAC |
| GİRİŞ AKIMI (Tip.) |
SOĞUK BAŞLANGIÇ 55A @ 230VAC |
|
KORUMA
|
KISA DEVRE Not.6 |
Koruma tipi: Sabit akım sınırlaması, şarj cihazı 5 saniye sonra kapanacak, kurtarmak için tekrar açın |
| AŞIRI VOLTAJ |
16 ~ 20V |
32 ~ 40V |
64 ~ 75V |
| Koruma tipi: Çıkış voltajını kapatır ve kilitler, kurtarmak için tekrar açın |
| TERS POLARİTE |
Dahili sigorta ile açılır |
| AŞIRI SICAKLIK |
Hıçkırık modu, sıcaklık düştükten sonra otomatik olarak kurtarır |
| FONKSİYON |
ŞARJ EĞRİSİ |
DIP S.W. ile ayarlanabilir 2 veya 3 kademe |
|
ÇEVRE
|
ÇALIŞMA SICAKLIĞI |
-30 ~ +70℃ ("Düşürme Eğrisi"ne bakın) |
| ÇALIŞMA NEMİ |
%20 ~ %95 RH yoğuşmasız |
| DEPOLAMA SICAKLIĞI, NEM |
-40 ~ +85℃, %10 ~ %95 RH yoğuşmasız |
| SICAKLIK KATSAYISI |
±%0.05/℃ (0 ~ 45℃) |
| TİTREŞİM |
10 ~ 500Hz, 2G 10dk./1 döngü, X, Y, Z eksenleri boyunca her biri 60dk. |
|
GÜVENLİK & EMC
(Not 7)
|
GÜVENLİK STANDARTLARI |
CB IEC62368-1,IEC60335-1/2-29, Dekra BS EN/EN62368-1,BS EN/EN60335-1/2-29, UL62368-1, AS/NZS60335-1/2-29,
EAC TP TC 004 onaylı
|
| DAYANMA VOLTAJI |
G/Ç-G/Ç:3KVAC G/Ç-FG:2KVAC Ç/Ç-FG:0.5KVAC |
| İZOLASYON DİRENCİ |
G/Ç-G/Ç, G/Ç-FG, Ç/Ç-FG:100M Ohm / 500VDC / 25℃/ %70 RH |
|
EMC EMİSYON
|
Parametre |
Standart |
Test Seviyesi / Not |
| İletilen |
BS EN/EN55032 (CISPR32),BS EN/EN55014-1 |
Sınıf B |
| Yayılan |
BS EN/EN55032 (CISPR32),BS EN/EN55014-1 |
Sınıf B |
| Harmonik Akım |
BS EN/EN61000-3-2 |
Sınıf A |
| Voltaj Kırpışması |
BS EN/EN61000-3-3 |
----- |
|
EMC BAĞIŞIKLIK
|
BS EN/EN55014-2,BS EN/EN55024,BS EN/EN55035 |
| Parametre |
Standart |
Test Seviyesi / Not |
| ESD |
BS EN/EN61000-4-2 |
Seviye 3, 8KV hava; Seviye 2, 4KV temas |
| Yayılan |
BS EN/EN61000-4-3 |
Seviye 2, 3V/m |
| EFT / Patlama |
BS EN/EN61000-4-4 |
Seviye 2, 1KV |
| Ani |
BS EN/EN61000-4-5 |
Seviye 2, 1KV/Hat-Hat, Seviye 3, 2KV/Hat-Toprak |
| İletilen |
BS EN/EN61000-4-6 |
Seviye 2, 3Vrms |
| Manyetik Alan |
BS EN/EN61000-4-8 |
Seviye 1, 1A/m |
| Voltaj Düşüşleri ve Kesintiler |
BS EN/EN61000-4-11 |
>%95 düşüş 0.5 periyot, %30 düşüş 25 periyot,
>%95 kesinti 250 periyot
|
|
DİĞERLERİ
|
MTBF |
1895.4K saat min. Telcordia TR/SR-332 (Bellcore); 225.8K saat min. MIL-HDBK-217F (25℃) |
| BOYUT |
182.7*96*49mm (U*G*Y) |
| PAKETLEME |
1.3Kg; 10 adet/ 14Kg / 1.13CUFT |
|
NOT
|
1. Farklı akü özellikleri için şarj cihazı özelliklerinde değişiklik gerekebilir. Ayrıntılar için lütfen akü tedarikçisi ve MEAN WELL ile iletişime geçin.
2. Özel olarak belirtilmeyen tüm parametreler, 230VAC giriş, nominal yük ve 25℃ ortam sıcaklığında ölçülmüştür.
3. Düşürme eğrisine bakın.
4. Bu, MEAN WELL'in önerilen aralığıdır. Maksimum şarj akımı sınırlamalarıyla ilgili önerileri için lütfen akü üreticinize danışın.
5. Düşük giriş voltajlarında düşürme gerekebilir. Daha fazla ayrıntı için lütfen düşürme eğrisini kontrol edin.
6. Bu koruma mekanizması, şarj cihazı açıldıktan sonra kısa devre oluşması durumu için belirtilmiştir.
7. Şarj cihazı, nihai bir ekipmana takılacak bir bileşen olarak kabul edilir. Nihai ekipmanın hala EMC'yi karşıladığı yeniden teyit edilmelidir.
yönergeler. Bu EMC testlerini nasıl gerçekleştireceğiniz konusunda rehberlik için lütfen “Bileşen güç kaynaklarının EMI testi.” bölümüne bakın.
(http://www.meanwell.com adresinde mevcuttur)
※ Ürün Sorumluluğu Reddi: Ayrıntılı bilgi için lütfen https:// adresine bakın.www.meanwell.com/serviceDisclaimer.aspx
|
