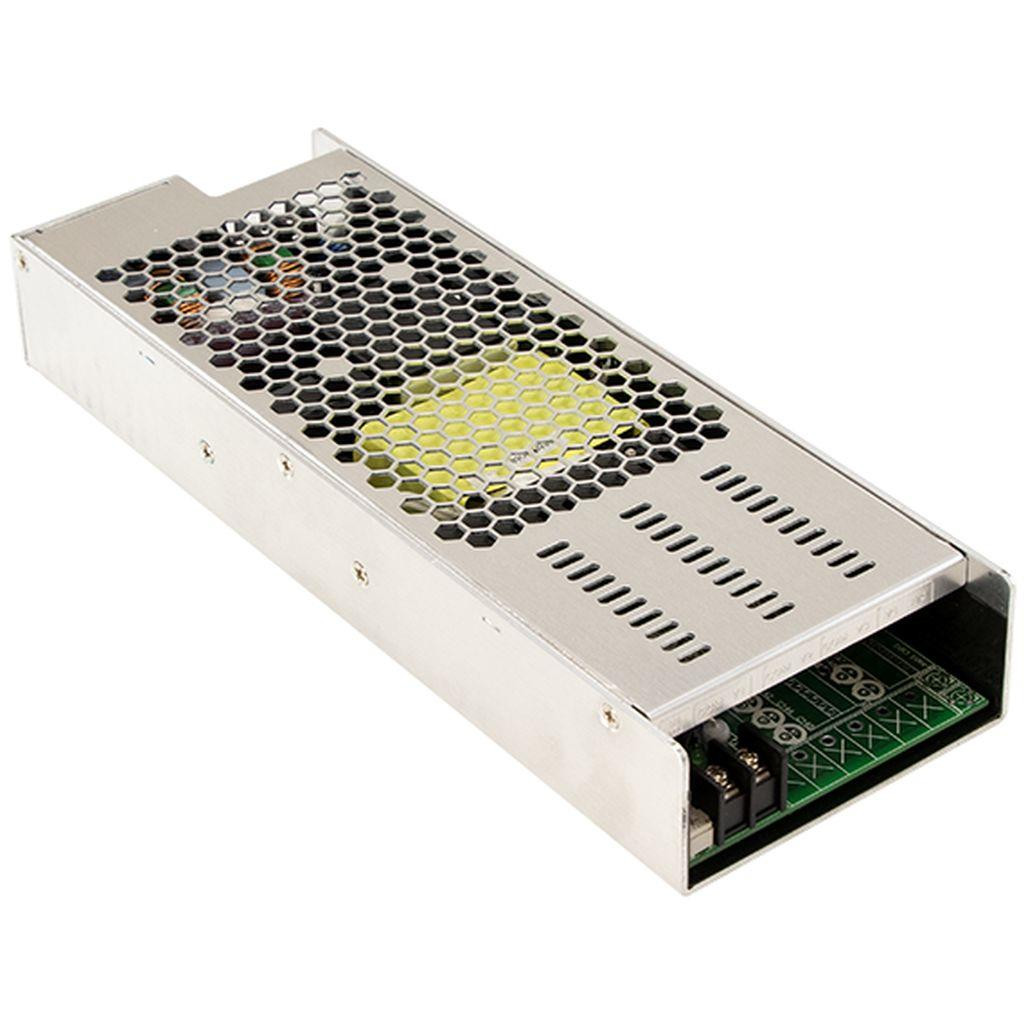

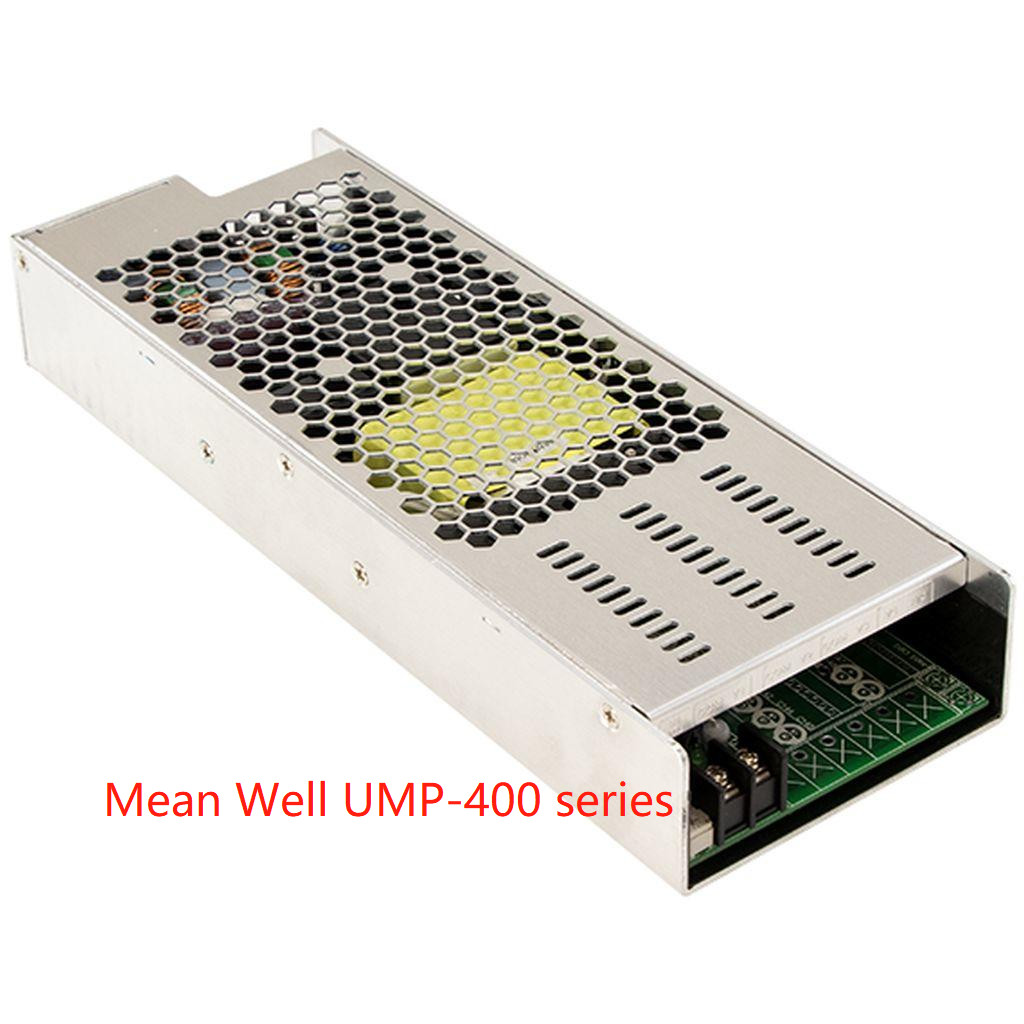

UMP Serisi UMP-400 Serisi UMP-400-24 UMP-400-48 Düzeltme Modülü
Özellikleri:
Fansız, 1U tasarımı
DC-DC modül kartları ile modüler tasarım (NID35/65/100 serisi modelleri)
Tek raylı PSU olarak kullanılabilir
geniş çalışma sıcaklık aralığı -30 ~ +70 ° C
OVC III gereksinimlerini karşılamak
2x MOPP yalıtım gereksinimlerini karşılamak, BF dereceli tıbbi ekipman için idealdir
Teknik
| Modelle |
UMP-400-24 |
UMP-400-48 |
|
Tek çıkış
(Standard model)
|
DC Voltajı |
24V |
48V |
| İsimlendirilmiş akım |
16.7A |
8.3A |
| RATİMLİ Çıktı Gücü |
En fazla 400W. |
| Voltaj ADJ. Aralık |
22.8 ~ 25.2V |
45.6 ~ 50.4V |
| RIPPLE & NOISE (max.)Not alın.2 |
240mVp-p |
360mVp-p |
| Voltaj ToleransıNot alın.3 |
±1,0% |
±1,0% |
| LINE Yönetmeliği |
±0,5% |
±0,5% |
| Yük Düzenlemesi |
±1,0% |
±1,0% |
| Kurulum, kalkma zamanı. |
1000ms, 50ms/230Vac; 2000ms, 50ms/115Vac |
| Zamanı tutun (Tip.) |
12ms@230Vac; 12ms@115Vac |
|
Çoklu çıkış
(Farklı model)
|
DC Voltajı |
CH2 için CH1 çıkışı 24V veya 48V + NID DC modülleri,3,4 |
| Toplam çıkış gücü |
CH2,3NID seçimine bağlı olarak çıkış gücü esnek olabilir. |
|
Girdi
|
VoltajAralık Not alın.4 |
90 ~ 264VAC 127 ~ 370VDC |
| Sıklık aralığı |
47 ~ 63Hz |
| Güç faktörü |
PF>0.95/230VAC PF>0.98/115VAC tam yük altında |
| Verimlilik (Tip) Not alın.5 |
88nominal gerilimde her tip modülle %0,5 tam kablo yükü |
| Değişken akım |
2.5A/230VAC 4.7A/115VAC |
| İçeri girme akımı. |
40A/230VAC 25A/115VAC |
| Sızıntı akımı |
Yer sızdırma akımı <300uA / 264VAC, dokunma akımı <100uA / 264VAC |
|
Koruma
|
Aşırı yük |
105 ~ 135% nominal çıkış gücü |
| Koruma tipi CH1: sabit akım sınırlama koruması (uzun bir kısa devre devam ederse, OTP eylemi tetiklenecektir), CH2, CH3, CH4: Hiccup modu koruması |
| Aşırı gerilim |
26.4 ~ 31.2V |
52.8 ~ 62.4V |
| Koruma türü: O/P voltajı kapat, geri kazanmak için yeniden güçlendirin |
| Aşırı sıcaklık |
O / P voltajı kapat, kurtarmak için yeniden güç |
|
Çevre
|
İş süresi. |
-30 ~ +70°C (Deralatör eğrisi'ne bakın) |
| Çalışma Nemliği |
20 ~ 90% RH yoğunlaşmayan |
| Depolama süresi. |
-40 ~ +85°C |
| Zaman Koefisien. |
± 0,03%/°C (0 ~ 50°C) |
| Titreşim |
10 ~ 500Hz, 2G 10 dakikalık / 1 döngü, X, Y, Z eksenleri boyunca her biri 60 dakikalık |
| Çalışma YüksekliğiNot alın.6 |
5000 metre /OVCII |
| Üsttensiyon kategorisi |
ⅢIEC62368-1 uyarınca; 2000 metreye kadar yükseklikte |
|
Güvenlik ve EMC
(Note 7)
|
Güvenlik standartları |
EAC TP TC 004; UL62368-1, Dekra damgası BS EN/EN62368-1 onaylanmıştır; Tasarım ANSI/AAMI ES60601-1, TUV BS EN/EN60601-1, IEC 60601-1 (3. baskı) 'e başvurur |
| İzolasyon seviyesi |
Birincil- İkincil: 2x MOPP, Birincil-Dünya: 1x MOPP |
| Stand Voltajı |
I/P-O/P: 4KVAC I/P-FG: 2KVAC O/P-FG: 1.5KVAC |
| İzolasyon direnci |
I/P-O/P, I/P-FG, O/P-FG: 100M Ohm / 500VDC / 25°C/ 70% RH |
|
EMC EMİSİYON
|
Parametreler |
Standart |
Test seviyesi / Not |
| Yaptıkları |
BS EN/EN55032 (CISPR32) / Tasarım, BS EN/EN55011 (CISPR11) 'e başvurur |
Sınıf B |
| Işınlanmış |
BS EN/EN55032 (CISPR32) / Tasarım, BS EN/EN55011 (CISPR11) 'e başvurur |
Sınıf B |
| Harmonik Akım |
BS EN/EN61000-3-2 |
Sınıf A |
| Voltaj yanıp sönen |
BS EN/EN61000-3-3 |
- Hayır. |
|
EMC bağışıklığı
|
BS EN/EN55035; Tasarım, BS EN/EN60601-1-2'ye başvurur. |
| Parametreler |
Standart |
Test seviyesi / Not |
| ESD |
BS EN/EN61000-4-2 |
Seviye 4, 8KV hava; Seviye 4, 4KV temas |
| RF alanı |
BS EN/EN61000-4-3 |
Seviye 3, 3V/m |
| EFT/ Burst |
BS EN/EN61000-4-4 |
Seviye 3, 1KV |
| Yükselme |
BS EN/EN61000-4-5 |
Seviye 4, 2KV/Hattı-FG; 1KV/Hattı-Hattı |
| Yaptıkları |
BS EN/EN61000-4-6 |
Seviye 2, 3V. |
| Manyetik alan |
BS EN/EN61000-4-8 |
Seviye 1, 1A/m |
| Voltaj düşüşleri ve kesintiler |
BS EN/EN61000-4-11 |
%100 dip 1 dönem, %30 dip 25 dönem,
% 100 kesinti 250 dönem
|
|
Diğerleri
|
MTBF |
1428Telcordia SR-332 (Bellcore); 187.3K saat dakika MIL-HDBK-217F (25°C) |
| Boyut |
250*89*37mm (L*W*H) |
| Paketleme |
0.88Kg; 14pcs/13Kg/0.89CUFT |
|
NO.TE
|
1Özellikle bahsedilmeyen tüm parametreler 230VAC giriş, nominal yük ve 25°C çevre sıcaklığında ölçülür.
2. Dalgalanma ve gürültü, 0.1μf ve 47μf paralel kondansatörle sonlanan 12 inçlik bükülmüş çift tel kullanarak bant genişliğinde 20MHz'de ölçülür.
3Tolerans: ayarlanmış tolerans, hat düzenlemesi ve yük düzenlemesini içerir.
4. Düşük giriş voltajları altında derecelendirme gerekebilir. Daha fazla ayrıntı için derecelendirme eğrisini kontrol edin.
5Verimlilik farklı çıkış modülleri kurarak değişir.
6. Fansız modeller için 3,5°C/1000m ve 2000m (6500ft) 'den yüksek bir çalışma yüksekliği için fan modelleri için 5°C/1000m çevresel sıcaklık derecesi.
7Güç kaynağı, son bir ekipmana monte edilecek bir bileşen olarak kabul edilir.
Birimi 450 mm*450 mm kalınlığında 3 mm'lik bir metal plaka üzerine monte etmek.
Bu EMC testlerinin nasıl yapılacağı konusunda rehberlik için lütfen bileşen güç kaynaklarının EMI testlerine bakın.
(http://www.meanwell.com adresinde mevcut)
