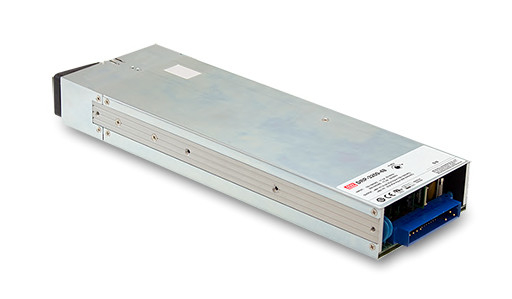

| MODEL |
DRP-3200-24 |
DRP-3200-48 |
|
ÇIKTI
|
DC GERİLİMİ |
24V |
48V |
| ANMA AKIMI |
133A |
67A |
| GÜNCEL ARALIK |
0 ~ 133A |
0 ~ 67A |
| ANMA GÜCÜ |
3192W |
3216W |
| DALGALANMA VE GÜRÜLTÜ (maks.)Not.2,3 |
300mVp-p |
480mVp-p |
| GERİLİM ADJ.ARALIK |
23,5 ~ 30V |
47.5 ~ 58.8V |
| GERİLİM TOLERANSINot.4 |
±1.0% |
±1.0% |
| HAT DÜZENLEME |
±0.5% |
±0.5% |
| YÜK DÜZENLEMESİ |
±0.5% |
±0.5% |
| KURULUM, YÜKSELME ZAMANI |
1500ms, 60ms/230VAC tam yükte |
| BEKLEME SÜRESİ (Tip.) |
%75 yükte 16ms / 230VAC tam yükte 9ms / 230VAC |
|
GİRİŞ
|
GERİLİM ARALIK Not.5 |
90 ~ 264VAC 127 ~ 370VDC |
| FREKANS ARALIĞI |
47 ~ 63Hz |
| GÜÇ FAKTÖRÜ (Tip.) |
0.97/230VAC tam yükte |
| YETERLİK (Tip.) Not.6 |
%93,5 |
%94,5 |
| AC AKIM (Tip.) Not.5 |
17A/230VAC |
| HAREKET AKIMI (Tip.) |
SOĞUK BAŞLANGIÇ 55A/230VAC |
| KAÇAK AKIM |
<1.5mA / 230VAC |
|
KORUMA
|
AŞIRI YÜKLEME
|
105 ~ 115 anma akımı |
| Koruma tipi : Sabit akım sınırlaması, O/P voltajını 5 saniye sonra kapatır.O/P voltajı düştükten sonra, kurtarmak için yeniden açın |
|
AŞIRI GERİLİM
|
31,5 ~ 37,5V |
63 ~ 75V |
| Koruma tipi : O/p voltajını kapatın, kurtarmak için yeniden açın |
| AŞIRI SICAKLIK |
O/p voltajını kapatın, sıcaklık düştükten sonra otomatik olarak düzelir |
|
İŞLEV
|
ÇIKIŞ GERİLİMİ PROGRAMLANABİLİR(PV)
|
Çıkış voltajının nominal çıkış voltajının %50 ~ 125'ine ayarlanmasına izin verilir Lütfen sonraki sayfalardaki İşlev Kılavuzuna bakın |
| SABİT AKIM SEVİYESİ PROGRAMLANABİLİR(PC) |
Sabit akım seviyesinin ayarlanmasına, nominal akımın %20 ~ %100'üne kadar izin verilir.Lütfen aşağıdaki sayfalardaki İşlev Kılavuzuna bakın |
| UZAKTAN AÇMA-KAPAMA KONTROLÜ |
Elektrik sinyali veya kuru kontak ile Güç AÇIK: kısa Güç KAPALI: açık.Lütfen aşağıdaki sayfalardaki İşlev Kılavuzuna bakın |
| UZAKTAN ALGI |
0,5V'a kadar yük kablolarındaki voltaj düşüşünü dengeleyin.Lütfen aşağıdaki sayfalardaki İşlev Kılavuzuna bakın |
| YARDIMCI GÜÇ |
5V @ 0.3A, tolerans ±%10, dalgalanma 150mVp-p, 12V @ 0.8A, tolerans ±%10, dalgalanma 450mVp-p |
| ALARM SİNYALİ |
T-Alarm, AC-OK ve DC-OK için izole TTL sinyal çıkışı.Lütfen aşağıdaki sayfalardaki İşlev Kılavuzuna bakın |
|
ÇEVRE
|
ÇALIŞMA SICAKLIĞI. |
-30 ~ +70℃ ("Derating Eğrisi"ne bakın) |
| ÇALIŞMA NEMİ |
%20 ~ %90 RH yoğuşmasız |
| DEPOLAMA SICAKLIĞI, NEM |
-40 ~ +85℃, %10 ~ 95 RH yoğuşmasız |
| TEMP.KATSAYISI |
±0.03%/℃ (0 ~ 50℃) |
| TİTREŞİM |
10 ~ 500Hz, 2G 10dk/1döngü, 60dk.her biri X, Y, Z eksenleri boyunca |
|
GÜVENLİK & EMC
(Not 9)
|
GÜVENLİK STANDARTLARI |
UL62368-1, CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 onaylı |
| DAYANIKLI GERİLİM |
I/PO/P:3KVAC I/P-FG:2KVAC O/P-FG:1.5KVAC |
| İZOLASYON DİRENCİ |
I/PO/P, I/P-FG, O/P-FG:100M Ohm / 500VDC / 25℃/ %70 RH |
|
EMC EMİSYONU
|
Parametre |
Standart |
Test Seviyesi / Not |
| Yürütülen |
BS EN/EN55032 (CISPR32) |
B Sınıfı |
| yayılan |
BS EN/EN55032 (CISPR32) |
A sınıfı |
| harmonik akım |
BS EN/EN61000-3-2 |
----- |
| Voltaj Titreme |
BS EN/EN61000-3-3 |
----- |
|
EMC BAĞIŞIKLIĞI
|
BS EN/EN55024, BS EN/EN61000-6-2 |
| Parametre |
Standart |
Test Seviyesi / Not |
| ESD |
BS EN/EN61000-4-2 |
Seviye 3, 8KV hava ;Seviye 2, 4KV kontak |
| yayılan |
BS EN/EN61000-4-3 |
3. seviye |
| EFT / Patlama |
BS EN/EN61000-4-4 |
3. seviye |
| Kabarmak |
BS EN/EN61000-6-2 |
2KV/Line-Line 4KV/Line-Earth |
| Yürütülen |
BS EN/EN61000-4-6 |
3. seviye |
| Manyetik alan |
BS EN/EN61000-4-8 |
Seviye 4 |
| Gerilim Düşüşleri ve Kesintiler |
BS EN/EN61000-4-11 |
>%95 düşüş 0,5 dönem, %30 düşüş 25 dönem,
>%95 kesinti 250 dönem
|
|
DİĞERLERİ
|
MTBF |
535.5K saat dk.Telcordia SR-332 (Bellcore);44.6K saat dk.MIL-HDBK-217F (25℃) |
| BOYUT |
325*107*41mm (U*G*Y) |
| PAKETLEME |
2.65Kg;4 adet/11.6Kg/0.87CUFT |
| NOT |
1. Özel olarak belirtilmeyen tüm parametreler 230VAC girişte, nominal yükte ve 25℃ ortam sıcaklığında ölçülür.
2. Dalgalanma ve gürültü, 0.1uf ve 47uf paralel kapasitör ile sonlandırılmış 12" bükümlü çift tel kullanılarak 20MHz bant genişliğinde ölçülür.
3. Değişken yük uygulaması veya paralel çalışma altında, çıkış voltajının dalgalanması hafif yük durumunda SPEC'den daha yüksek olabilir.Çıkış yükü %5'ten fazla olduğunda normal dalgalanma seviyesine geri dönecektir.
4. Tolerans : kurulum toleransı, hat regülasyonu ve yük regülasyonu içerir.
5. Düşük giriş voltajlarında değer kaybı gerekebilir.Daha fazla ayrıntı için lütfen değer kaybı eğrisini kontrol edin.
6. Verimlilik %75 yükte ölçülür.
7. Vo'yu ayarlamak için PV sinyalini kullanırsanız, belirli çalışma koşulları altında, Vo'nun dalgalanma gürültüsü bu spesifikasyonda tanımlanan değerin biraz üzerine çıkabilir.
8. O/P voltajı 5 saniye süreyle Vset'in < %80'inin altına düştüğünde çıkış kapanacak, toparlanmak için yeniden güç açılacaktır.
9. Güç kaynağı, nihai ekipmana kurulacak bir bileşen olarak kabul edilir.Tüm EMC testleri, ünite 1 mm kalınlığında 600mm*900mm metal plaka üzerine monte edilerek yapılmıştır.Nihai ekipmanın hala EMC direktiflerini karşıladığı yeniden onaylanmalıdır.Bu EMC testlerinin nasıl gerçekleştirileceği konusunda rehberlik için lütfen "Bileşen güç kaynaklarının EMI testi"ne bakın.(http://www.meanwell.com adresinde mevcut olduğu gibi)
10. 2000m'den (6500ft} daha yüksek çalışma irtifası için fansız modellerde 3.5℃/1000m ve fanlı modellerde 5℃/1000m'lik ortam sıcaklığı düşüşü.
※ Ürün Sorumluluğu Feragatnamesi: Ayrıntılı bilgi için lütfen bkz.https://www.meanwell.com/serviceYasal Uyarı.aspx
|
