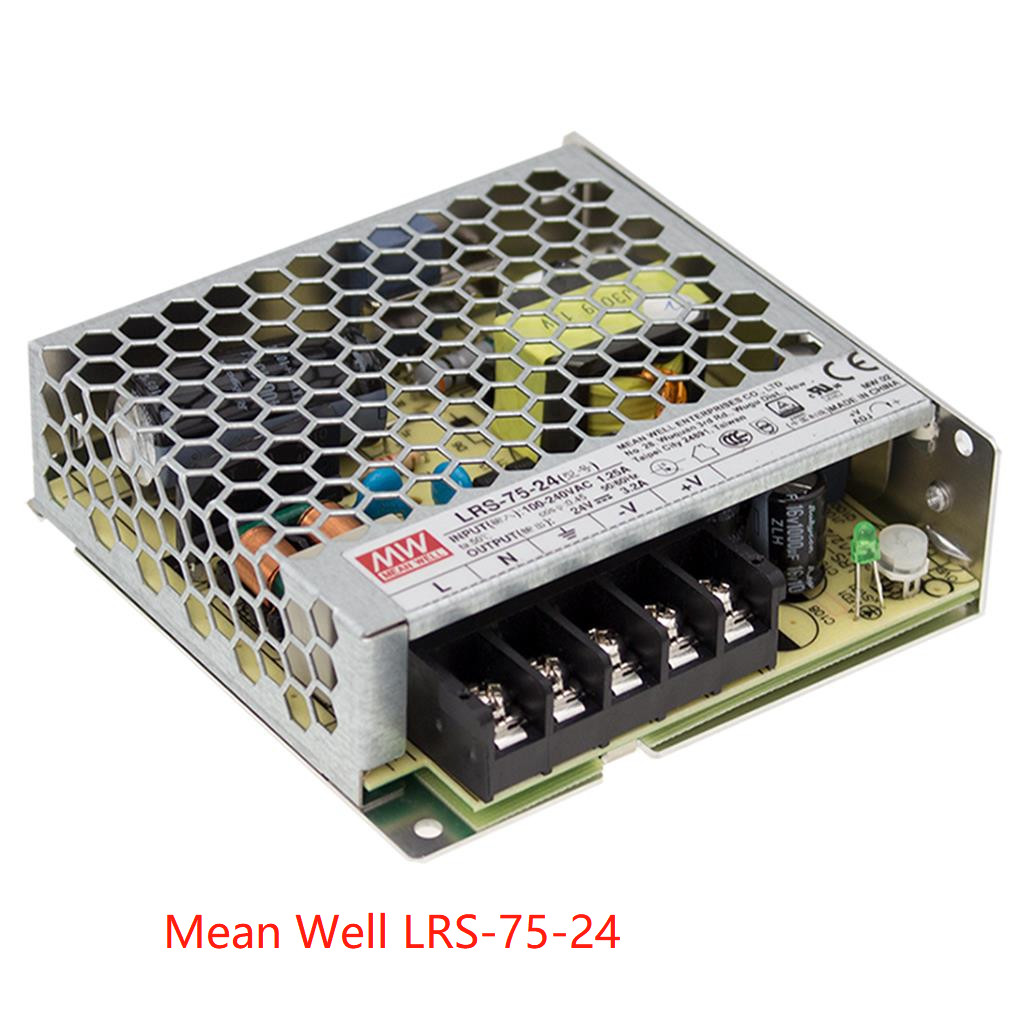

Ortalama iyi LRS Serisi Düzelticisi 75W Tek çıkışlı anahtarlama güç kaynağı LRS-75-5 LRS-75-24 LRS-75-15 LRS-75-36
Özellikleri:
- Evrensel AC girişi /Tam Aralık
- 5 saniye boyunca 300Vac dalgalanmaya dayanır.
- Yükleyici güç tüketimi yok <0.3W
- Minyatür boyut ve 1U düşük profilli
- Yüksek çalışma sıcaklığı 70 dereceye kadar
- Projection: Kısa devre / Aşırı yük / Aşırı gerilim
- Serbest hava konveksiyonu ile soğutma
- Ev aletleri için IEC/BC/EN/EN60335-1 ((PD3) ve IEC/BS EN/EN61558-1,2-16 uyumluluğu
- Uygulama yüksekliği 5000 metreye kadar (Not.8)
- 5G titreşim testine dayanır.
- Yüksek verimlilik, uzun ömür ve yüksek güvenilirlik
- Yüklü LED göstergesi
- Aşırı gerilim kategorisi
- Testte %100 tam yükle yanma
- 3 yıllık garanti
Uygulamalar:
- Endüstriyel otomasyon makineleri
- Endüstriyel kontrol sistemi
- Mekanik ve elektrikli ekipman
- Elektronik aletler, ekipmanlar veya cihazlar
- Ev aletleri
Açıklama:
LRS-75 serisi, 75W tek çıkışlı kapalı tip bir güç kaynağıdır.,24V, 36V ve 48V
Yüksek verimliliğin yanı sıra %91,5'e kadar.Metallik ağ kabuğunun tasarımı, LRS-75'in ısı dağılımını arttırır ve tüm serinin fan olmadan hava konveksiyonu altında -30 °'dan 70 °'ya kadar çalışır..
Çok düşük bir güç tüketimi sağlayarak (0.3W'dan daha az), son sistemin dünya çapındaki enerji ihtiyacını kolayca karşılamasını sağlar.
LRS-75'in tam koruma fonksiyonları ve 5G titreşim karşıtı yeteneği var.
Uluslararası güvenlik düzenlemelerine uygun.
LRS-75 serisi çeşitli endüstriyel uygulamalar için yüksek performanslı güç kaynağı çözümleri olarak hizmet ediyor. .
Teknik
| Modelle |
LRS-75-5 |
LRS-75-12 |
LRS-75-15 |
LRS-75-24 |
LRS-75-36 |
LRS-75-48 |
|
Çıkış
|
DC Voltajı |
5V |
12V |
15V |
24V |
36V |
48V |
| İsimlendirilmiş akım |
14A |
6A |
5A |
3.2A |
2.1A |
1.6A |
| Mevcut Aralık |
0 ~ 14A |
0 ~ 6A |
0 ~ 5A |
0 ~ 3.2A |
0 ~ 2.1A |
0 ~ 1.6A |
| İsimlendirilmiş Güç |
70W |
72W |
75W |
76.8W |
75.6W |
76.8W |
| RIPPLE & NOISE (max.)Not alın.2 |
100mVp-p |
120mVp-p |
120mVp-p |
150mVp-p |
200mVp-p |
200mVp-p |
| Voltaj ADJ. Aralık |
4.5 ~ 5.5V |
10.2 ~ 13.8V |
13.5 ~ 18V |
21.6 ~ 28.8V |
32.4 ~ 39.6V |
43.2 ~ 52.8V |
| VoltajTolerans Not alın.3 |
±2,0% |
±1,0% |
±1,0% |
±1,0% |
±1,0% |
±1,0% |
| LINE YönetmeliğiNot alın.4 |
±0,5% |
±0,5% |
±0,5% |
±0,5% |
±0,5% |
±0,5% |
| Yük DüzenlemesiNot alın.5 |
±1,0% |
±0,5% |
±0,5% |
±0,5% |
±0,5% |
±0,5% |
| Kurulum, kalkma zamanı. |
500ms, 30ms/230VAC 500ms,30ms/115VAC tam yükde |
| Zamanı tutun (Tip.) |
60ms/230VAC 12ms/115VAC tam yük altında |
|
Girdi
|
Voltaj aralığı |
85 ~ 264VAC 120 ~ 373VDC |
| Sıklık aralığı |
47 ~ 63Hz |
| Verimlilik (Tip) |
86% 5 |
% 89 |
% 89 |
% 90 |
91% 5 |
91% 5 |
| Değişken akım (tip.) |
1.4A/115VAC 0.85A/230VAC |
| İçeri girme akımı (tip.) |
Soğuk başlatma 65A/230VAC |
| Sızıntı akımı |
<0.75mA / 240VAC |
|
Koruma
|
Aşırı yük |
110 ~ 150% nominal çıkış gücü |
| Koruma türü: Hiccup modu, hata durumu kaldırıldıktan sonra otomatik olarak iyileşir. |
| Aşırı gerilim |
5.75 ~ 6.75V |
13.8 ~ 16.2V |
18.75 ~ 21.75V |
28.8 ~ 33.6V |
41.4 ~ 48.6V |
55.2 ~ 64.8V |
| Koruma türü: O/P voltajı kapat, geri kazanmak için yeniden çalıştır |
|
Çevre
|
İş süresi. |
-30 ~ +70°C (Deralatör eğrisi'ne bakın) |
| Çalışma Nemliği |
20 ~ 90% RH yoğunlaşmayan |
| Saklama Süresi, Nem |
-40 ~ + 85°C, 10 ~ 95% RH yoğunlaşmaz |
| Zaman Koefisien. |
± 0,03%/°C (0 ~ 50°C) |
| Titreşim |
10 ~ 500Hz, 5G 10 dakikalık / 1 döngü, X, Y, Z eksenleri boyunca her biri 60 dakikalık |
| Üsttensiyon kategorisi |
Ⅲ; BS EN/EN61558, BS EN/EN50178, BS EN/EN60664-1, BS EN/EN62477-1'e uygunluk;
2000 metreye kadar yükseklikte
|
|
Güvenlik& EMC
(Not 8)
|
Güvenlik standartları
|
UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16,CCC GB4943.1, BSMI CNS14336-1, EAC TP TC 004,AS/NZS 62368.1 ((CB tarafından),KC K60950-1 ((yalnızca LRS-75-12/24) için), BIS IS13252 ((Part1)):
2010/IEC 60950-1: 2005 onaylı
|
| Stand Voltajı |
I/P-O/P:4KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC |
| İzolasyon direnci |
I/P-O/P, I/P-FG, O/P-FG:100M Ohm/500VDC / 25°C/70% RH |
| EMC EMİSİYON |
BS EN/EN55032 (CISPR32) Sınıf B, BS EN/EN55014, BS EN/EN61000-3-2,-3, GB/T 9254, BSMI CNS13438, EAC TP TC 020,KC KN32,KN35 (yalnızca LRS-75-12/24) ile uyumluluk |
| EMC bağışıklığı |
BS EN/EN61000-4-2'ye uygunluk,3,4,5,6,8,11, BS EN/EN61000EAC TP TC 020,KC Kn32,
KN35 ((yalnızca LRS-75-12/24 için)
|
|
Diğerleri
|
MTBF |
3334Telcordia SR-332 (Bellcore); 667.2Khrs min. MIL-HDBK-217F (25°C) |
| Boyut |
99*97*30mm (L*W*H) |
| Paketleme |
0.25Kg; 45pcs/ 12.25Kg/ 0.77CUFT |
| Not: |
1Özellikle belirtilmeyen tüm parametreler 230VAC giriş, nominal yük ve 25°C ortam sıcaklığında ölçülür.
2Dalgalanma ve gürültü, 0.1uf & 47uf paralel kondansatörle sonlanan 12 inçlik bir bükülmüş çift tel kullanarak bant genişliğinde 20MHz'de ölçülür.
|
|
3Tolerans: ayarlanmış tolerans, hat düzenleme ve yük düzenleme içerir. |
|
4Hattı düzenleme, düşük hattan yüksek hatta, nominal yükte ölçülür. |
|
5Yük düzenlemesi, nominal yükün % 0'dan % 100'e kadar ölçülür. |
|
6. Kurulum süresi soğuk ilk başlangıçta ölçülür. Güç kaynağını çok hızlı bir şekilde açmak / kapatmak kurulum süresinin artmasına neden olabilir |
|
Zamanı. |
|
7. 5 °C/1000m çevresel sıcaklık derecesi, 2000m (6,500ft) 'den büyük bir çalışma yüksekliği için gereklidir. |
|
8Güç kaynağı, son bir ekipmana monte edilecek bir bileşen olarak kabul edilir. |
|
Birimi 360 mm*360 mm kalınlığında 1 mm metal bir plaka üzerine monte etmek. |
|
Bu EMC testlerinin nasıl yapılacağı konusunda rehberlik için lütfen bileşen güç kaynaklarının EMI testlerine bakın. |
|
(http://www.meanwell.com adresinde mevcut) |
|
※ Ürün Sorumluluk İptal: Ayrıntılı bilgi için lütfen https://www.meanwell.com/serviceDisclaimer.aspx |
