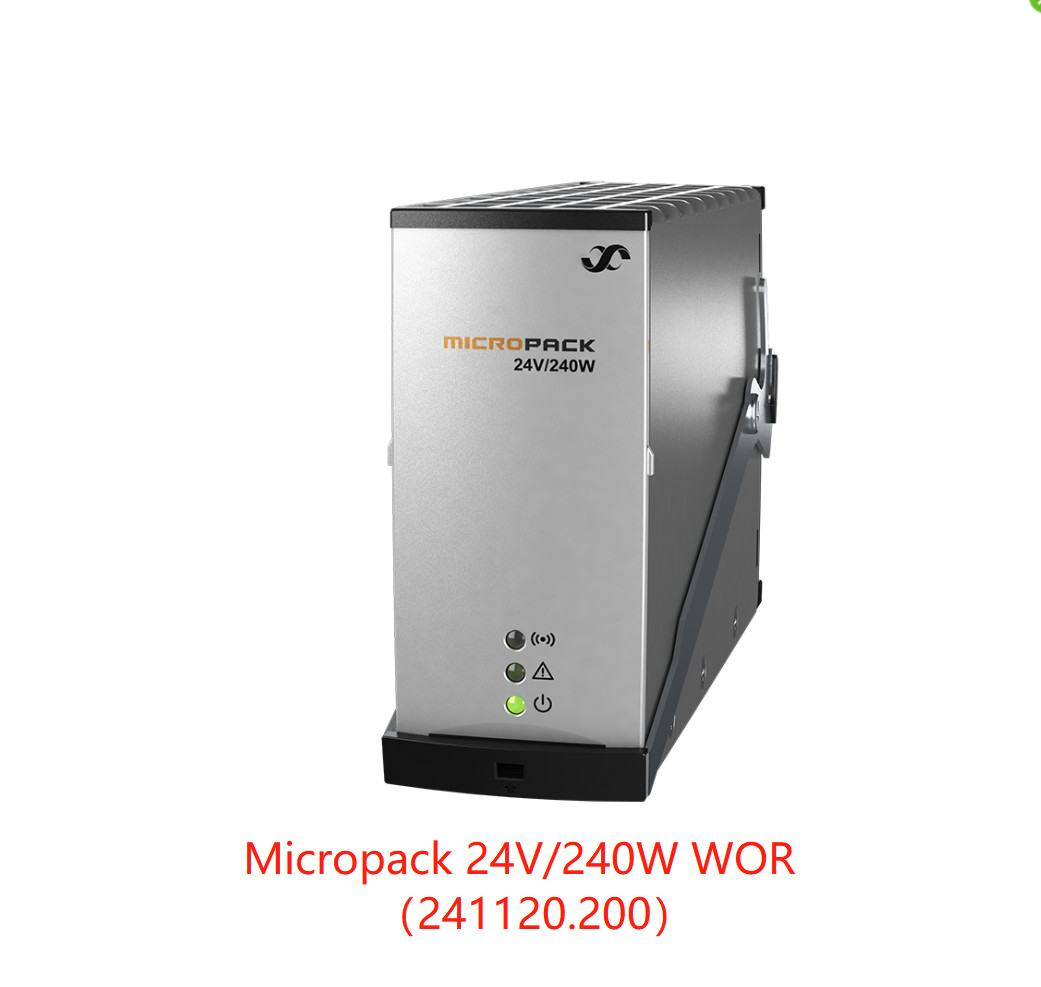

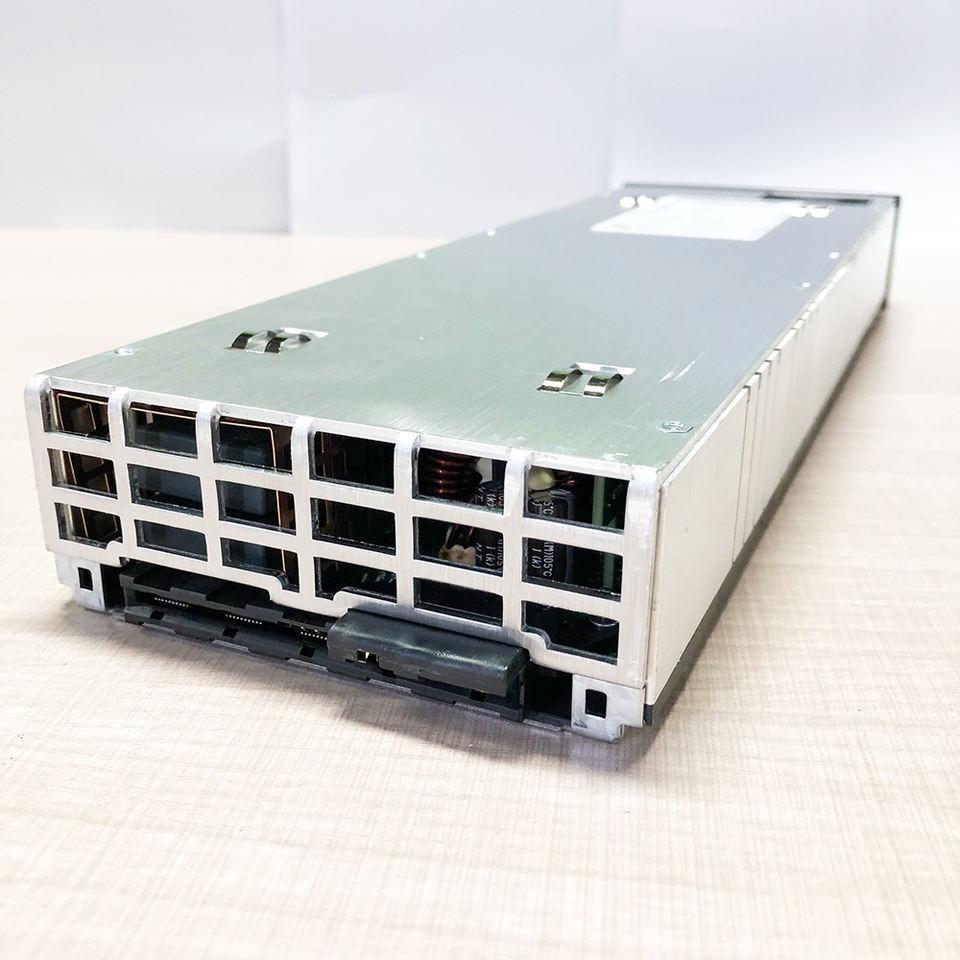

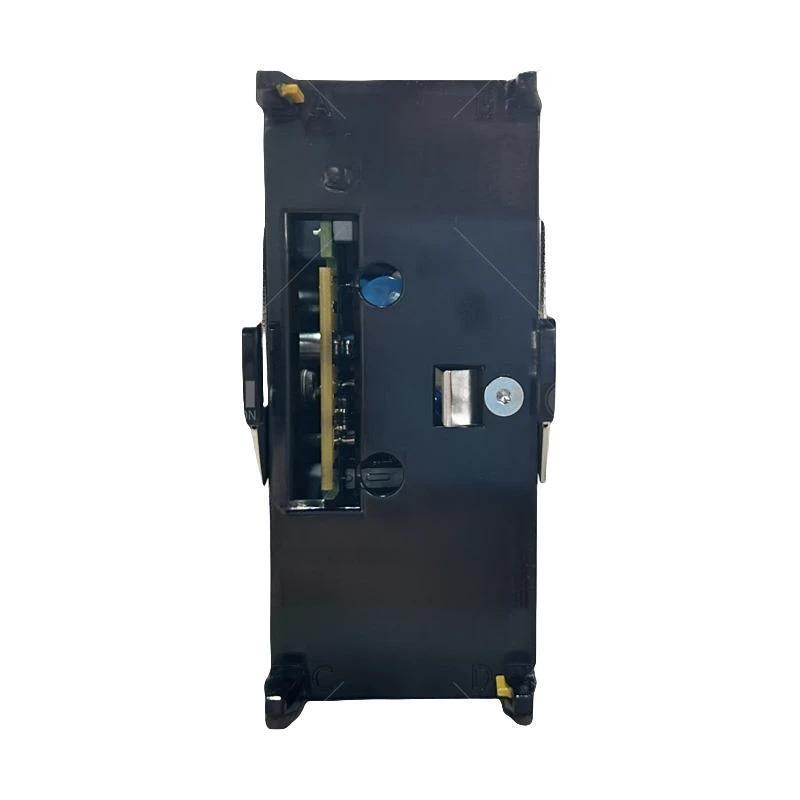

| Model |
12V / 120W |
24V / 240W |
48V / 250W |

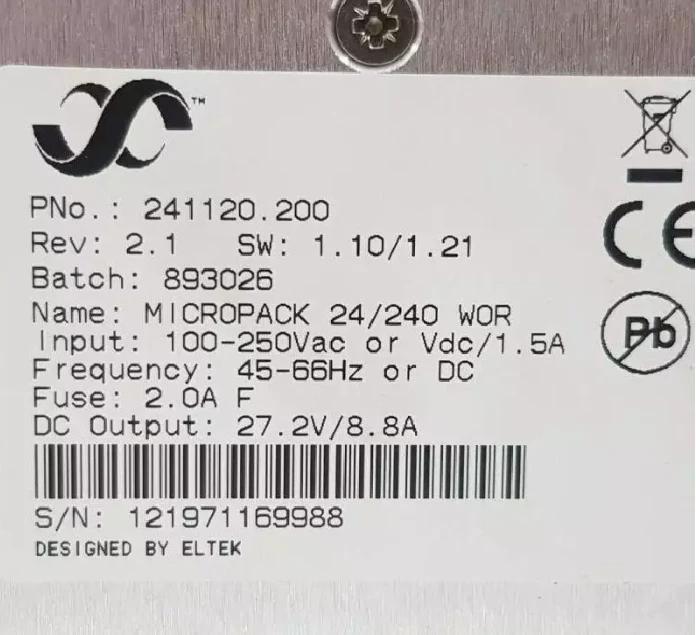

| Parça numarası |
241120.300 |
241120.200 |
241120.100 |
| GİRİŞ VERİLERİ |
|
|
|
| Gerilim aralığı |
85 - 300 V AC/ DC 1) |
| Gerilim aralığı (nominal) |
130 - 275 V AC/ DC |
185 - 275 V AC/ DC 1) |
| Frekans |
0 - 66 Hz 1) |
| Maksimum akım, 230V giriş / genel (takviye) |
0.6 A / 2.0 A |
1.2 A / 2.0 A |
1.2 A / 1.9 A |
| Maksimum toprak kaçağı akımı |
2.0 mA (@ 250V AC/ 50Hz) |
| Güç Faktörü |
0.97 (@ %70 - 100 yük) |
0.98 (@ %55 - 100 yük) |
0.98 (@ %50 - 100 yük) |
| THD (@ 230 VAC) |
< %5 (@ %80 - 100 yük) |
< %5 (@ %50 - 100 yük) |
< %5 (@ %50 - 100 yük) |
| Koruma |
Geçici koruma için varistör, her iki hatta sigorta (2x 2.0 A), 300 V AC/ DC üzerinde kapatma |
| ÇIKIŞ VERİLERİ |
|
|
|
| Varsayılan gerilim |
13.6 V DC |
27.2 VDC |
53.5 VDC |
| Gerilim aralığı |
10.7 - 18.0 V DC |
21.5 - 36 VDC |
43.5 - 57.6 V DC |
| Kontrolörsüz gerilim aralığı |
10.7 - 15.0 V DC |
21.5 - 30 VDC |
43.5 - 57.6 V DC |
| # Desteklenen Pb hücresi (1.8 - 2.4 V DC/ hücre) |
6 - 7 |
12 - 15 |
24 |
| # Desteklenen NiCad hücresi (1.05 - 1.65 V DC/ hücre) |
10 - 11 2) |
20 - 222) |
- |
| Maksimum güç, nominal / 60s takviye |
120 W / 160 W |
240 W / 315 W |
250 W / - |
| Maksimum akım, @12/ 24/ 48V DC / takviye / QT 3) |
10 A / 15 A / 55 A |
10 A / 15 A / 55 A |
5 A / - / - |
| Akım paylaşımı |
%10 ila %100 yükten maksimum akımın ±%5'i |
| Statik gerilim düzenlemesi ± |
%10 ila %100 yük ve nominal girişten %0.5 |
| Dinamik gerilim düzenlemesi |
± %5 < 10ms, yük adımı %10 ila %90 veya nominal çıkış geriliminde tersi |
| Bekleme süresi, varsayılan gerilim ve tam güç |
20 ms, V ÇIKIŞ > 10.7 VDC |
20 ms, VÇIKIŞ > 21.5 VDC |
20 ms, VÇIKIŞ > 43 VDC |
| Dalgalanma ve gürültü, 30 MHz b.w. / psophometrik |
< 200 mV PP / 5 mV RMS |
< 200 mV PP / 5 mV RMS |
< 150 mV PP / 2 mV RMS |
| Koruma |
Aşırı gerilim kapatma, kısa devreye dayanıklı, yüksek sıcaklık, sıcak takılabilir ani akım sınırlaması, sigorta |
| DİĞER ÖZELLİKLER |
|
|
|
| Nominal giriş/çıkışta verimlilik, tepe/aralık |
%89.5 / >%88, %50-100 yük |
%93.0 / >%92, %50-100 yük |
%93.6 / >%93, %50-100 yük |
| İzolasyon |
3.0 kVAC – giriş ve çıkış, 1.5 kV AC – giriş toprağı, 0.5 kV DC – çıkış toprağı |

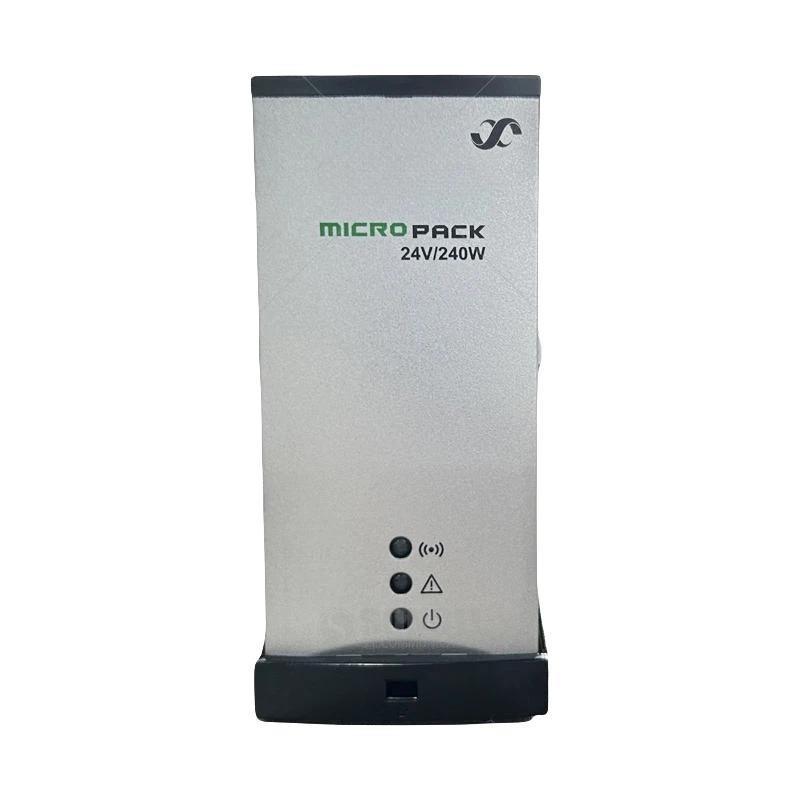

| Alarmlar: Kırmızı LED 'açık' |
Düşük şebeke kapatma, Yüksek ve düşük sıcaklık kapatma, Redresör Arızası, Çıkışta aşırı gerilim kapatma, Fan arızası, Düşük gerilim alarmı, CAN veri yolu arızası |
| Uyarılar: Sarı LED 'açık' |
Güç düşürme modunda redresör, Uzaktan pil akımı limiti etkinleştirildi, Giriş gerilimi aralık dışında, aşırı gerilimde yanıp sönüyor |
| Normal (modül çalışıyor): Yeşil LED 'açık' |
|
| Alarm çıkışı (izole) |
NO (+pozitif terminal), COM (-negatif terminal). 60 V / 100 mA maks. |
| MTBF (Telcordia SR-332 Sürüm I yöntem III (a)) |
>480 000s (@T ORTAM= 25°C) |
>480 000s (@T ORTAM= 25°C) |
>500 000s (@T ORTAM= 25°C) |
| Çalışma sıcaklığı (5 - %95 RH yoğuşmasız.) Çıkış gücü sıcaklığın üzerinde düşer / kadar |
-40 ila +70°C [ -40 — +158°F]
+55°C / 50W @ +70°C
|
-40 ila +60°C [-40 ila +142°F]
+45°C / 80W @ +60°C
|
-40 ila +75°C [ -40 ila +167°F]
+55°C / 140W @ +75°C
|
| Depolama sıcaklığı |
-40 ila +85°C (-40 ila +185°F), nem %0 - %99 RH yoğuşmasız |
| Boyutlar[GxYxD] / Ağırlık |
39.0 x 88.5 x 149mm [1.54 x 3.48 x 5.87"] / 0.5 kg [1.1 lbs] |
| TASARIM STANDARTLARI |
|
| Elektriksel güvenlik |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| EMC |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5 4)
|
| Şebeke Harmonikleri |
EN 61000 -3-2 |
| Çevre |
ETSI EN 300 019: 2 -1 (Sınıf 1.2), 2-2 (Sınıf 2.3) & 2-3 (Sınıf 3.2)
ETSI EN 300 132-2
2002/ 95/ EC (RoHS) & 2002/ 96/ EC (WEEE)
|
|
Deniz uyumluluğu
(AC filtresi ile EMC sınıfı B)
|
Gemilerin Sınıflandırılmasına İlişkin DnV Kuralları, Yüksek Hızlı ve Hafif Zanaat ve DnV Açık Deniz Standartları |
|
1) Birincil FW 404088.009 (HW revizyon 1.2'den itibaren) ve HW revizyon 2'den itibaren 241120.100 ile 241120.200 için DC desteği
2) Maksimum takviye gerilimi 1.636 V DC/ hücre ile 11/ 22 hücre
3) Hızlı Açma işlevi, V ÇIKIŞ = 5 VDC ise, kısa devre yapmış bir kolda sigortayı/MCB'yi açmaya yardımcı olmak için 35 ms'lik bir akım darbesi üretilir
4) Yalnızca 12V ve 24V
|
