Bu pazarlardaki uygulamalar son teknoloji ürünü, güvenilir ve emniyetli DC güç sistemleri talep etmektedir.Flatpack S, 217 mm derinliğindeki küçük muhafazasında kendi segmentinde endüstri lideri bir güç yoğunluğu, birçok güvenlik işlevi, geniş çalışma sıcaklığı aralığı ve üstün güvenilirlik sunar.
Smartpack S kontrolörlü 3U rafta kullanılan Flatpack S doğrultucular, minimum alan, 18 litreden az ve düşük ısı yayılımı kullanan 2 ila 8kW arası uygulamaları kapsar.
| |

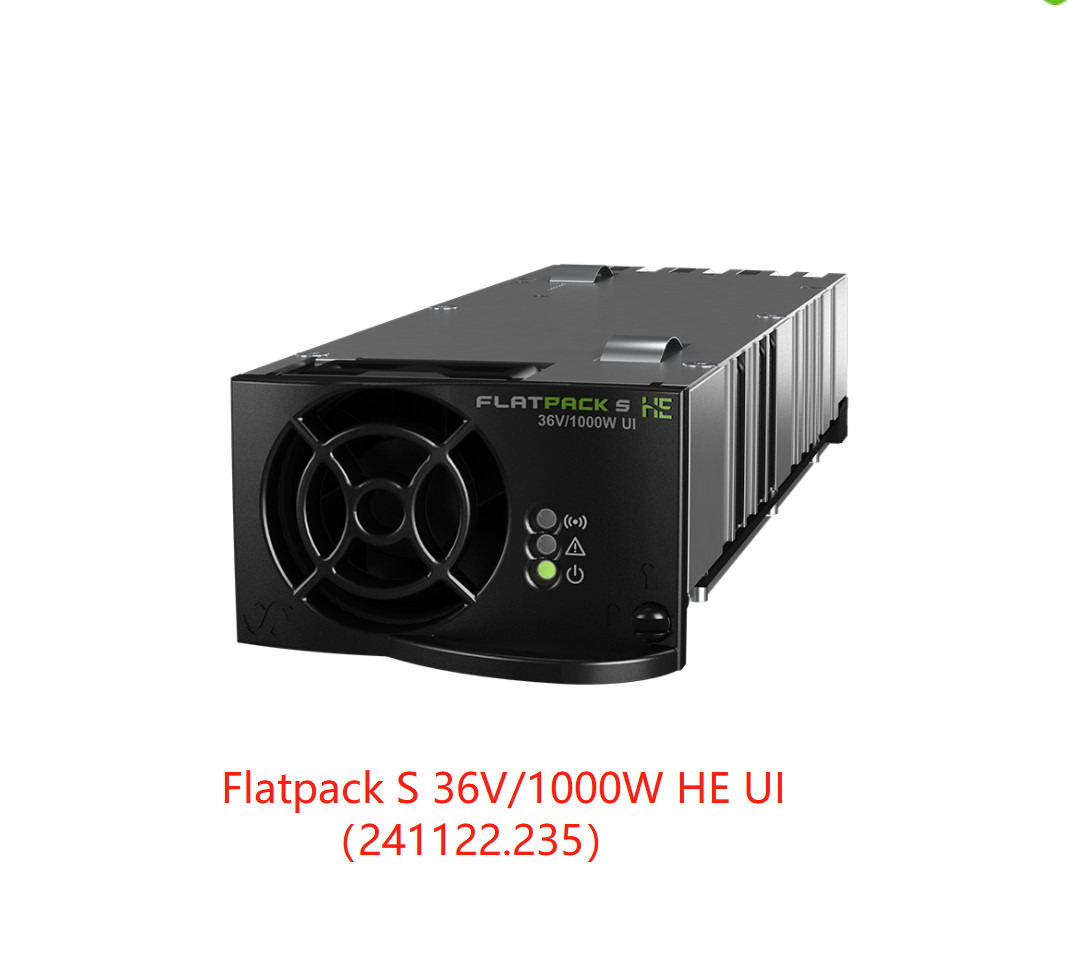

| modeli | 36/1000 HE Kullanıcı Arayüzü |
| Parça numarası | 241122.235 |
| GİRİŞ VERİLERİ |
| Gerilim (nominal) | 185 - 400VDC/ 185 - 275 VAC |
| Voltaj (çalışma aralığı) | 85 - 400VDC/ 85 - 305 VAC |
| Sıklık | DC, 16 2/3 Hz, 45 - 66 Hz |
| Akım (maksimum) | 5,9 ADC/ 5,9 ARMS |
| Koruma | Sigorta Pozitif ve Negatifte, Ters polariteye duyarsız, 420 V üzerinde KapatmaDC/ 305 VAC |
| ÇIKIŞ VERİLERİ |
| Gerilim | 40 VDC |
| Voltaj (ayarlanabilir aralık) | 331) - 45 VDC |
| Güç (maksimum) @ nominal giriş | 1000 W / 450 W @16 2/3 Hz giriş |
| Güç (maksimum) @ 85 VDC/ 85 VACgiriş | 440W / 440W |
| Akım (maks. devam) @ nominal giriş | 27.8 A (@VDIŞARI< 36 VDC) |
| Bekleme süresi, maksimum çıkış gücü | >10ms;çıkış voltajı > 33 VDC |
| Akım paylaşımı (10 - %100 yük) | %10 ila %100 yükte maksimum akımın ±%5'i |
| Statik Voltaj regülasyonu (10 - %100 yük) | ±0.5% |
| Dinamik Voltaj regülasyonu | %10-90 veya %90-10 yük değişimi için ±5.0%, düzenleme süresi < 50ms |
| dalgalanma | < 150 mVPP, 30 MHz bant genişliği |
Koruma | ORing FET Kısa devreye dayanıklı Yüksek sıcaklık koruması Aşırı voltaj Kapatma |
| DİĞER ÖZELLİKLER |
| Yeterlik | > %95 |
İzolasyon | 4,2 kVDC- çıkışa giriş 2.25 kVDC- 710 V toprak girişiDC- toprağa çıkış |
| Alarmlar: Kırmızı LED | Düşük ve yüksek giriş voltajı, Yüksek ve düşük sıcaklık kapatması, Redresör Arızası, Çıkışta aşırı voltaj kapatması, Fan durduğunda fan arızası, Düşük çıkış voltajı alarmı, CAN bus arızası |
| Uyarılar: Sarı LED | Redresör güç azaltma modunda, Uzak çıkış akımı limiti etkinleştirildi, Giriş voltajı aralık dışında, aşırı voltajda yanıp sönüyor, Kontrolör ile CAN iletişimi kaybı |
| Normal çalışma: Yeşil LED |
| Alarm rölesi (NO - enerji kesildiğinde açılır) | Alarmlar ve eksik giriş voltajında açılır. |
| MTBF (Telcordia Sayı 3 ve Yöntem II Vaka L1) | >2 700 000 (@Tortam: 25 °C) |
| Çalışma sıcaklığı (%5-95 RH n.kond. rutubet) Maksimum çıkış gücü sıcaklığın üzerinde düşer / ila | -40 ila + 85°C [-40 ila +185°F] 45°C [140°F] / 400W @ 85°C [185°F] |
| Depolama sıcaklığı | -40 ila +85°C (-40 ila +185°F), nem %0 - 99 RH yoğuşmasız |
| Boyutlar[GxYxD] / Ağırlık | 72x40x217mm2)(2,84 x 1,57 x 8,54”)2)/ < 850 gr (1,9 lb) |
| TASARIM STANDARTLARI |
| Elektrik güvenliği | EN 60950-1:2006+A11:2009+A1:2010+A12:2011 |
EMC | EN 61000-6-1:2007, -6-2:2005, - 6-3:2007 + A1:2010, - 6-4:2007 + A1:2010 EN 50121-1:2015, -2:2015, -4:2015, -5:2015 |
Çevre | ETSI EN 300 019: 2-1 (Sınıf 1.2), 2-2 (Sınıf 2.3) ve 2-3 (Sınıf 3.2) RoHS (2011/65/EU) ve WEEE (2012/19/EU) uyumlu |
1) sınırlı bekleme çalışması / minimum ayar gerilimine ulaşmak için biraz yük gerekiyor 2) tutamak derinliği 234 mm [9,21"] ve yükseklik 42 mm [1,65"] dahil |
