| modeli |

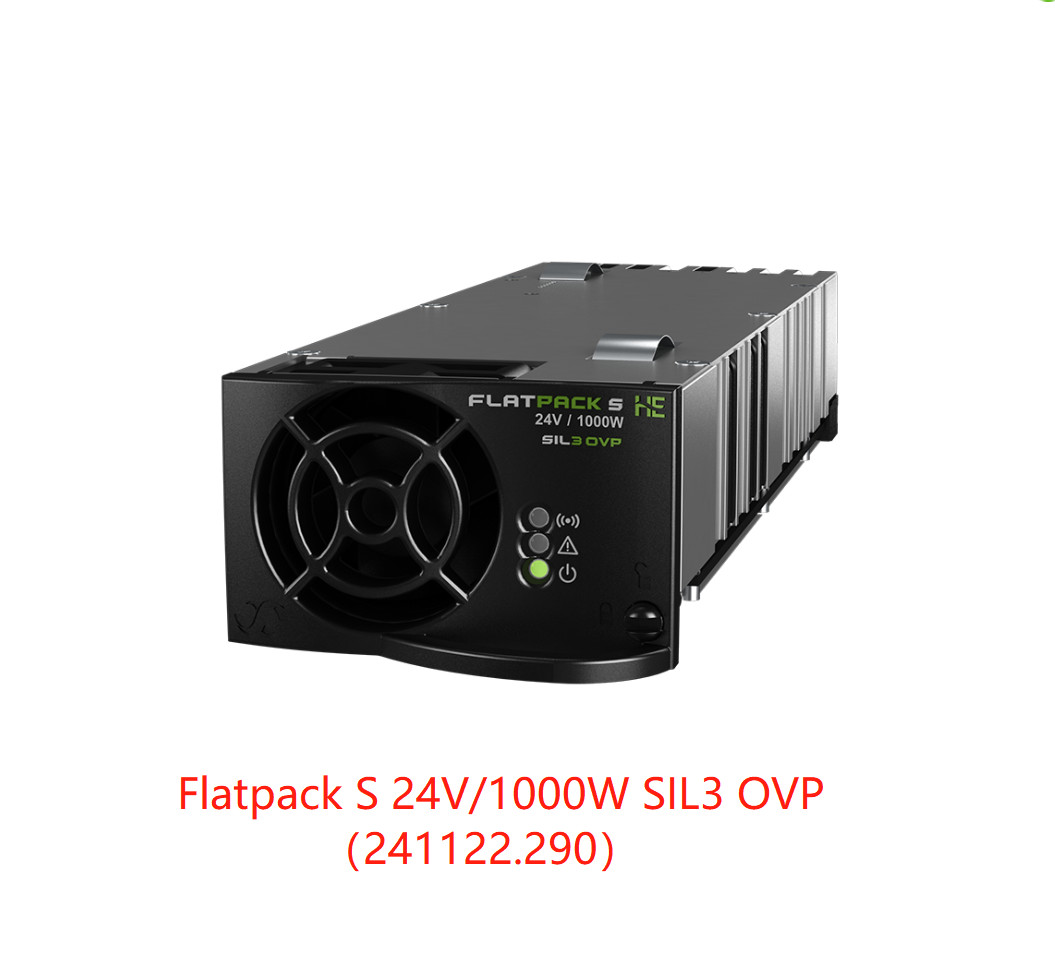

24/ 1000 SIL3 OVP |
| Parça numarası |
241122.290 |
| GİRİŞ VERİLERİ |
| Gerilim (nominal) |
230 V AC/DC |
| Voltaj (tam güç) |
185 - 275 V AC/ DC |
| Voltaj (tam güç, azaltılmış güç faktörü) |
275 - 305 V AC/DC |
| Voltaj (düşük güç, lineer değer düşürme) |
85 - 185 V AC/ DC |
| Frekans (nominal / aralık) |
45 - 66Hz / 0Hz |
| Akım (maksimum) |
5.9 Bir RMS |
| Güç faktörü |
> %50 yükte 0,99 veya daha fazla |
| Koruma |
305 V AC / 300 V DC üzerinde ve 85 V AC/ DC altında Sigorta ve Kapatma |
| ÇIKIŞ VERİLERİ |
| Voltaj (varsayılan) |
26,7 V DC |
| Voltaj (ayarlanabilir aralık) |
21,5 - 28 V DC |
| Güç (maksimum) @ nominal giriş |
1000W |
| Güç @ 85 VAC |
420W |
| Akım (maksimum) @ nominal giriş |
41.7 A (@V ÇIKIŞ < 24 VDC) |
| Akım paylaşımı (10 - %100 yük) |
%10 ila %100 yükte maksimum akımın ±%5'i |
| Statik Voltaj regülasyonu (10 - %100 yük) |
±0.5% |
| Dinamik Voltaj regülasyonu |
%10-90 veya %90-10 yük değişimi için ±5.0%, düzenleme süresi < 50ms |
| bekle zaman |
>20ms;çıkış voltajı > 41 V DC |
| dalgalanma |
< 200 mV tepeden tepeye, 30 MHz bant genişliği |
| Koruma |
Engelleme OR-ing Diyodu, Kısa devre koruması ve Yüksek sıcaklık koruması |
| Aşırı gerilim koruması, SIL3 parametreleri |
• Koruma seviyesi: 30V • PFD = TBS
• Kanıt testi aralığı: 15 yıl • SFF = TBS
• Çift bileşen arızasını ele alır
|
| DİĞER ÖZELLİKLER |
| Verimlilik @ nominal giriş |
%92.50 |
| İzolasyon |
3,0 kVAC - girişten çıkışa, 1,5 kV AC - toprağa giriş ve 0,5 kV DC - çıkıştan toprağa |
| Alarmlar: Kırmızı LED |
Düşük şebeke kapatması, Yüksek ve düşük sıcaklık kapatması, Doğrultucu Arızası, Aşırı Gerilim
çıkışta kapanma, Fan arızası, Düşük voltaj alarmı, CAN veri yolu arızası
|
| Uyarılar: Sarı LED |
Redresör güç azaltma modunda, Uzak akü akımı limiti etkinleştirildi, Giriş voltajı
menzil, aşırı gerilimde yanıp sönüyor
|
| Normal çalışma: Yeşil LED |
| Potansiyel alarm rölesi (normalde açık) |
Alarmlarda, şebeke kesintisinde ve >%40 yüklendiğinde açılır (1+1 sistemde yedeklilik sağlar)
bir denetleyiciye bağlı değil
|
| Normal (modül çalışıyor): Yeşil LED 'açık' |
| Akustik ses |
< 46dBA nominal girişte ve tam yükte |
| MTBF (Telcordia SR-332 Sayı I yöntem III (a)) |
>300 000 (@ Tambient : 25 °C) |
| Çalışma sıcaklığı |
-40 ila +85°C ( -40 ila +185°F), nem %5 - 95 RH yoğuşmasız
Çıkış gücü doğrusal olarak 1000W @ 45°C (113°F) ile 400W @ 85°C(185°F) arasında düşer
|
| Depolama sıcaklığı |
-40 ila +85°C (-40 ila +185°F), nem %0 - 99 RH yoğuşmasız |
| Boyutlar[GxYxD] / Ağırlık |
72 x 41,5 x 210 mm (2,83 x 1,63 x 8,27”) / < 1 kg (2 lbs) |
| TASARIM STANDARTLARI |
| Elektrik güvenliği |
UL 60950-1, EN 60950-1, IEC 61508 |
| Deniz |
DNV-OS-D202, Ch.2 Sec.4 (DNV2.4): Sıcaklık Cl.B, Nem Cl.B, Titreşim Cl.A, EMC Cl.B1) IEC 60945-4. baskı |
| EMC |
ETSI EN 300 386 V.1.4.1
EN 61000-6-1 / -2 / -3 / -4 / -5
FCC Bölüm 15 Alt Bölüm 109
|
| Çevre |
ETSI EN 300 019: 2-1 (Sınıf 1.2), 2-2 (Sınıf 2.3) ve 2-3 (Sınıf 3.2)
RoHS (2011/ 65/ EU) ve WEEE (2002/96/ EC) uyumlu
|
| 1) B Sınıfı, girişte harici filtre gerektirir (p/ n 241120.930) |
