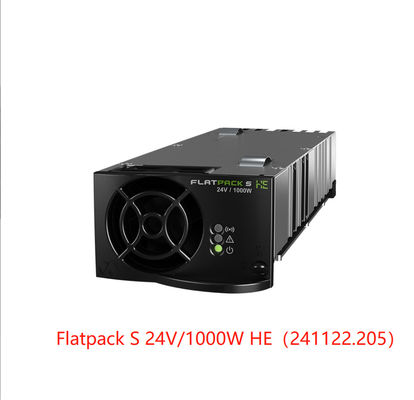

Eltek Redresör Modülü FlatpackS 24V 1000W Flatpack S 24/1000HE (parça no.:241122.205)
Flatpack S 24V/1000W HE
Bu pazarlardaki uygulamalar, son teknoloji, güvenilir ve güvenli DC güç sistemleri gerektirir. Flatpack S, kendi segmentinde sektör lideri güç yoğunluğu, birçok güvenlik fonksiyonu, geniş çalışma sıcaklığı aralığı ve küçük 217 mm derinliğindeki kasasında üstün güvenilirlik sunar.
Ray ve enerji nakil hatları uygulamaları için kompakt ve güvenilir redresör
Smartpack S kontrol ünitesi ile 3U rack'te kullanılan Flatpack S redresörleri, minimum alanda, 18 litreden az hacimde ve düşük ısı yayılımıyla 2 ila 8 kW'lık uygulamaları kapsar.
Anahtar özellikler
- Küçük
- Kısa
- Güç yoğunluğu, 26 W/inç3
- Yüksek verimlilik
- Çıkışta OR-ing koruması
- Sıcak takılabilir
Parametreler :
|
| Model |
Flatpack S 24/1000 HE |
| Parça numarası |
241122.205 |
| GIRIŞ VERILERI |
| Voltaj (nominal aralık) |
185 VAC/DC - 305 VAC / 300VDC |
| Voltaj (çalışma aralığı) |
85 VAC/DC - 305 VAC / 300VDC |
| Frekans (nominal / aralık) |
45 - 66 Hz / DC |
| Maksimum akım |
5.9 ARMS |
| Güç Faktörü |
%50 yük veya daha fazlasında > 0.99 |
| Koruma |
Sigorta
305 V üzeri kapanmaAC / 300 VDC
|
| ÇIKIŞ VERILERI |
| Voltaj (varsayılan) |
26.7 VDC |
| Voltaj (ayarlanabilir aralık) |
21 - 29 VDC |
| Maksimum güç, nominal giriş |
1000 W |
| Maksimum güç, @ 85 VAC/DC |
440 W |
| Maksimum akım |
41.7 A (@VDIŞ < 24 VDC) |
| Akım paylaşımı |
10 ila %100 yükte maksimum akımın ±%5'i |
| Statik voltaj regülasyonu (%10-100 yük) |
±%0.5 |
| Dinamik voltaj regülasyonu |
10-90% veya 90-10% yük değişimi için ±%5.0, regülasyon süresi < 50ms |
| Tutma süresi |
>20ms; çıkış voltajı > 21 VDC |
| Dalgalanma |
< 150 mVPP , 30 MHz bant genişliği |
|
Koruma
|
Engelleme OR-ing Diyotu, Kısa devre korumalı, Aşırı voltaj koruması ve Yüksek sıcaklık koruması |
| DIĞER ÖZELLIKLER |
| Tepe Verimliliği |
%92.5 |
| İzolasyon |
3.0 kVAC - giriş ve çıkış, 1.5 kVAC - giriş toprağı, 0.5 kVDC - çıkış toprağı |
| Alarmlar (Kırmızı LED) |
Düşük şebeke kapanması, Yüksek ve düşük sıcaklık kapanması, Redresör Arızası, Çıkışta aşırı voltaj kapanması, Fan arızası, Düşük voltaj alarmı, CAN bus arızası |
| Uyarılar (Sarı LED) |
Redresör güç düşürme modunda, Uzaktan akü akımı sınırı etkinleştirildi, Giriş voltajı aralık dışı, aşırı voltajda yanıp sönüyor |
| Normal (Yeşil LED) |
Giriş ve çıkış tamam |
| Potansiyel alarm rölesi (normalde kapalı) |
Alarmlar ve şebeke kesintisinde açılır |
| MTBF (Telcordia SR-232 Iss.3 Meth. II Case L1) |
>1 975 044 (@ Tortam : 25 °C) |
| Çalışma sıcaklığı (%5 - %95 RH yoğuşmasız) |
- 40 - 85°C [-40 - 185°F ] |
| Maksimum çıkış gücü sıcaklık üzerinde düşer / ila |
45°C [+113°F] / 400 W |
| Depolama sıcaklığı |
-40 ila +85°C (-40 ila +185°F), nem %0 - %99 RH yoğuşmasız |
| Boyutlar[GxYxD] / Ağırlık |
72 x 41.5 x 217mm (2.83 x 1.63 x 8.54”) / < 850 g (1.9 lbs) |
| TASARIM STANDARTLARI |
|
Elektriksel güvenlik
|
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013 IEC 60950-1:2013, UL 60950-1:2014 |
|
EMC
|
EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011, TS
61000-6-5, EN 300 386:v1.6.1, FCC CFR 47 Part 15:2013
|
| Denizcilik |
DNVGL-CG-03391), ABS PDA Sertifikası1) |
|
Çevre
|
ETSI EN 300 019: 2-1 (Sınıf 1.2) ve 2-2 (Sınıf 2.3) EU 2015/863 (RoHS) ve 2012/19/EU (WEEE)
IEC 62040-5-3:2016 madde 4.2'ye göre normal çalışma koşulları. IEC 62040-5-3:2016 madde 4.3'e göre diğer çalışma koşulları, bildirilmelidir
|
| 1) yalnızca 241122.205M parça numarası için geçerlidir |
Yapılandırılmış 24V sistem, Flatpack S 24V1000HE ( 241122.205 ) modülü ile
Çözümler
Güvenilir ve verimli çözümler arayan Telekomünikasyon Şirketleri için, saha araştırması, müşteri taleplerine dayalı profesyonel plan formülasyonu, teknik destek ve bakım hizmetlerini içeren eksiksiz bir paket sunuyoruz. Saha araştırmamız, doğru verileri toplamak için hassasiyetle yürütülür. Ardından hem yenilikçi hem de pratik özel planlar geliştiriyoruz. Teknik desteğimiz proaktif olup, sorunları ortaya çıkmadan önce öngörür ve bakım hizmetlerimiz kesinti süresini en aza indirmek için tasarlanmıştır. Uzman bir ekip ve güvenilir ortaklardan oluşan küresel bir ağ ile telekom şirketleri için tercih edilen bir seçeneğiz.
SSS :
1.S: Kalite kontrolünüz nasıl çalışıyor?
C: Ürün kalitesini korumak için, sevkiyattan önce tüm ürünleri kapsamlı testlere tabi tutuyoruz. Bu, her ürünün optimum şekilde çalıştığından emin olmak için çeşitli kullanım senaryolarını simüle etmeyi, yük, tam yük ve akım paylaşımı testleri yapmayı içerir.
2.S: Yerleştirebileceğim en küçük sipariş nedir?
C: Tek bir ürün bile sipariş edebilirsiniz; minimum sipariş miktarı yoktur. Sipariş ettiğiniz miktara bağlı olarak fiyat ve teslimat programının değişebileceğini unutmayın.
3.S: Bana şirketiniz hakkında bir giriş yapabilir misiniz?
C: Elbette! Şirket tanıtım belgesini hemen size göndereceğim. Şirketimiz hakkında arka planımız, hizmetlerimiz ve sektördeki konumumuz dahil olmak üzere ayrıntılı ve derinlemesine bir bakış sunacaktır.
4.S: Neden diğer şirketler yerine sizin şirketinizi seçmeliyim?
C: Şirketimiz, gelecekteki siparişler için kesintisiz tedarik sağlayan geniş stoklarıyla öne çıkıyor. Dahası, farklı müşteri gereksinimlerine göre çözümler özelleştirerek, benzersiz ihtiyaçlarınıza hitap eden kişiselleştirilmiş bir deneyim sunuyoruz.
5.S: Ürün numuneleri ve fiyat teklifleri almak mümkün mü?
C: Talep üzerine numuneler mevcuttur. Numune maliyeti normal fiyata dayanmaktadır ve nakliye masraflarını karşılamanız gerekecektir.
