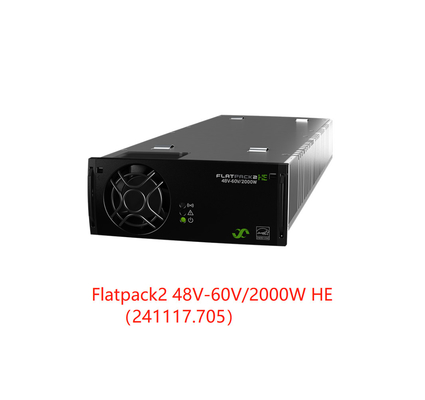

Eltek Doğrultucu Modülü Flatpack2 48V-60V/ 2000W HE (parça no.: 241115.705)
Flatpack2 48V-60V/2000W HE
Endüstriyel uygulamalar için güvenilir, yüksek verimli doğrultucu.
Flatpack2 48V-60V/2000W HE

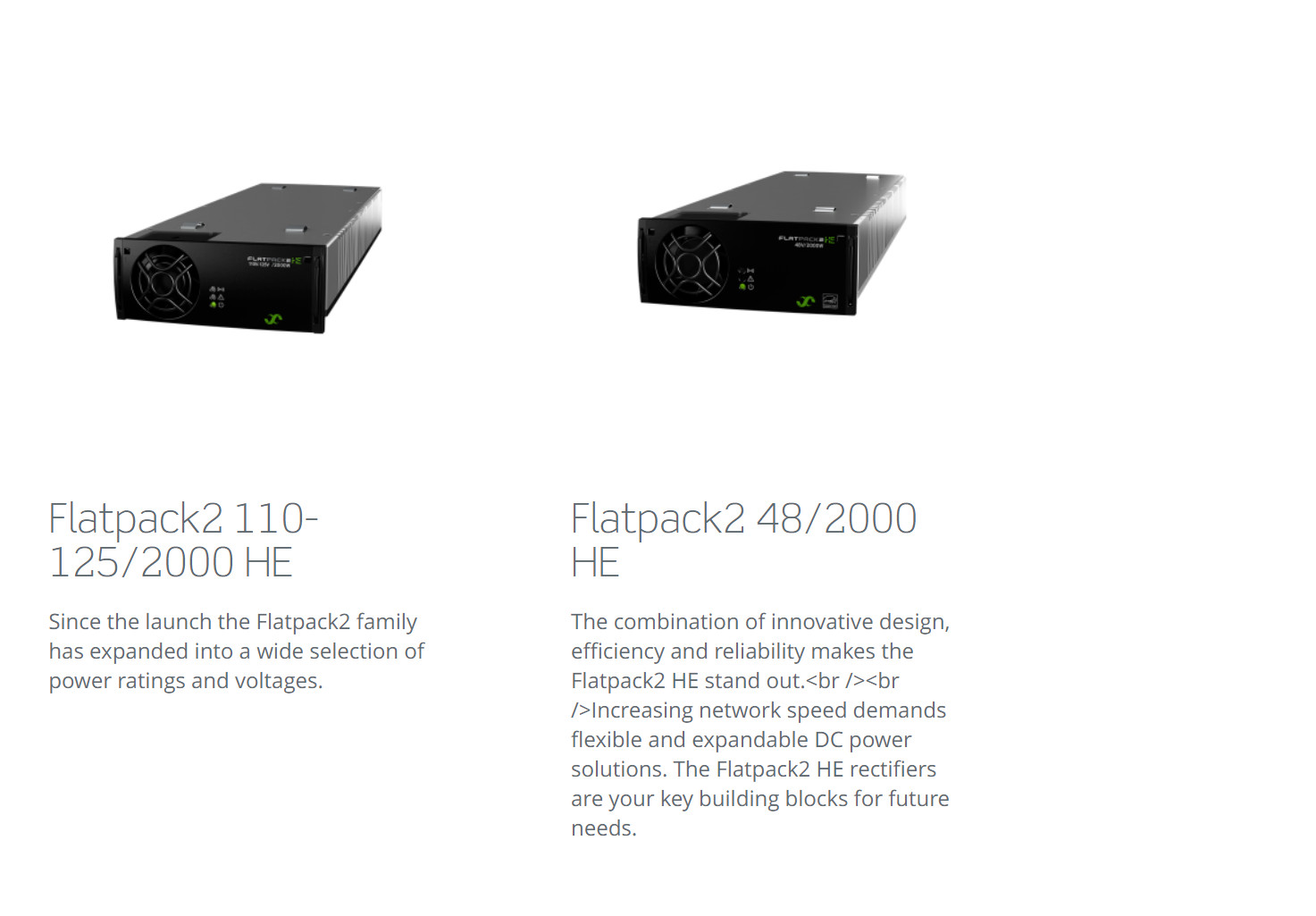

Flatpack2 ailesi, piyasaya sürülmesinden bu yana çok çeşitli güç değerlerine ve voltajlara genişledi. Flatpack2 48V-60V/2000W HE, 48V ve 60V kurşun asitli akü sistemlerinin yanı sıra 48V NiCad için uygun maliyetli bir doğrultucudur.
Temel özellikler
l Yüksek verimlilik – %96,2
l Kanıtlanmış güvenilirlik
l Yüksek güç yoğunluğu
l Uygulama esnekliği - 2kw'dan çoklu kabin kurulumlarına
l Modüler tasarım - MTTR ve LT5mins
l DC girişi kabul eder (DC/DC dönüştürücü)
l Küresel uyumluluk (CE, UL, NEBS)
l Denizcilik ve açık deniz sertifikaları
l Patentli teknoloji
Parametreler:
|
| Model 48-60/2000 HE |

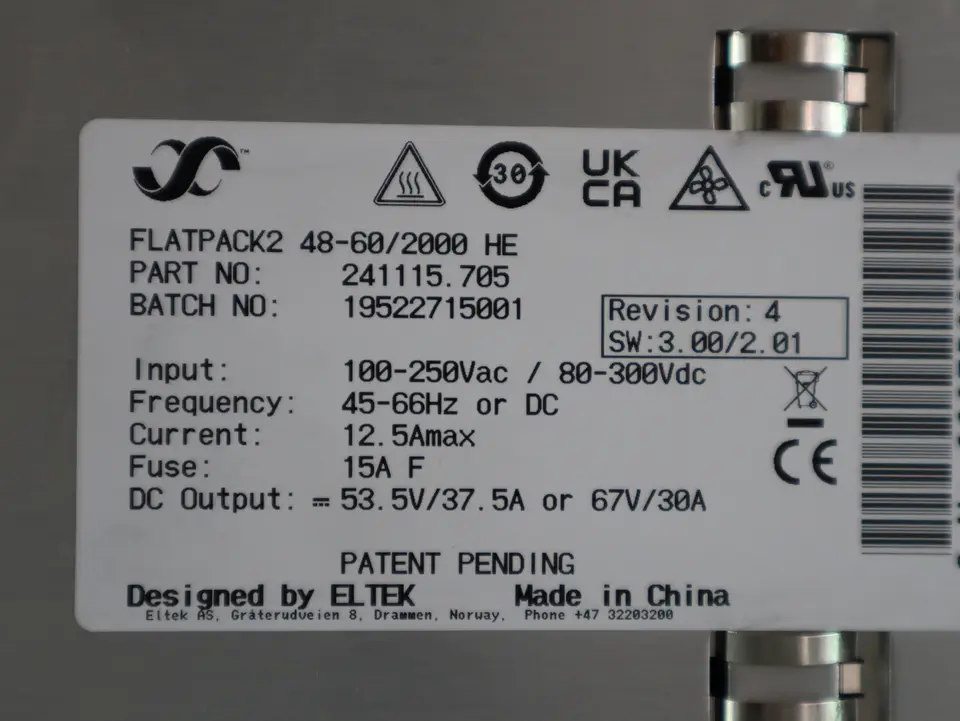

| Parça numarası 241115.705 |
| GİRİŞ VERİLERİ |
| Gerilim (nominal) 185 - 275 VAC / 185 - 275 VDC |
| Gerilim (çalışma aralığı) 85 - 300 VAC / 80 - 300 VDC |
| Akım (maksimum) nominal giriş, tam yükte 11,6 ARMS |
| Frekans 45 - 66 Hz / 0 Hz |
| Güç Faktörü %50 yük veya daha fazlasında > 0,99 |
| THD %100 yükte < %5 |
| Koruma L & N'de Sigorta, Varistör, Giriş gerilimi çalışma aralığının dışında olduğunda kapanma |
| ÇIKIŞ VERİLERİ |
| Gerilim (varsayılan) 1) 53,5 VDC (60V modunda 67 VDC) |
| Gerilim (ayarlanabilir aralık) 1) 39,9 - 72 VDC |
| Güç (maksimum) nominal girişte 2000 W (@VOUT ≥ 48VDC) |
| Güç @ 85 VAC 750 W |
| Akım (maksimum) nominal girişte 41,6 A (@VOUT < 48VDC) |
| Bekleme süresi, 1500W çıkış gücü >20ms; çıkış gerilimi > 53,5 VDC (60V modu) |
| Akım paylaşımı (%10 - %100 yük) %10 ila %100 yük arasında maksimum akımın ±%5'i |
| Statik Gerilim regülasyonu (%10 - %100 yük) ±%0,5 |
| Dinamik Gerilim regülasyonu %10-80 veya %80-10 yük değişimi için ±%5,0, regülasyon süresi < 50ms |
| Dalgalanma ve gürültü < 150 mVPP , 30 MHz bant genişliği / < 2 mVRMS psophometrik |
| Koruma Sigorta, Kısa devre koruması, Yüksek sıcaklık koruması, Aşırı gerilim Kapanması |
| DİĞER ÖZELLİKLER |
| Verimlilik %96,2 |
| İzolasyon 3,0 kVAC - girişten çıkışa, 1,5 kVAC - girişten toprağa, 500 VDC - çıkıştan toprağa |
|
Düşük / yüksek giriş gerilimi kapanması, Yüksek / düşük sıcaklık kapanması, Doğrultucu
Alarmlar: Kırmızı LED Arızası, Çıkışta aşırı gerilim kapanması, Fan arızası, Düşük çıkış gerilimi alarmı, CAN veri yolu arızası
|
|
Güç azaltma modunda doğrultucu, Uzaktan çıkış akımı limiti etkinleştirildi, Giriş
Uyarılar: Sarı LED gerilim aralığın dışında, aşırı gerilimde yanıp sönüyor, Denetleyici ile CAN iletişim kaybı
Normal çalışma: Yeşil LED
|
| MTBF (Telcordia SR-332 Iss.I method III (a)) >350 000 (@ T |
| ortam : 25 °C)Çalışma sıcaklığı (5-95% RH n.cond. hum.) -40 ila + 75°C [-40 ila +167°F] |
| Maksimum çıkış gücü sıcaklığın üzerinde / 45°C [113°F] / 1200W @ 75°C[167°F] değerine düşürülür |
| Depolama sıcaklığı -40 ila +85°C (-40 ila +185°F), nem %0 - %99 RH yoğuşmasız |
| Boyutlar[GxYxD] / Ağırlık 109 x 41,5 x 327mm (4,25 x 1,69 x 13”) / 1,950 kg (4,3lbs) |
| TASARIM STANDARTLARI |
| Elektriksel güvenlik EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2011 |
| EMC EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011, |
|
IEC 61000-6-5: 2015, ETSI EN 300 386:2.1.1
Denizcilik DNVGL-CG-03392)
|
| ETSI EN 300 019: 2-1 (Sınıf 1.2) & 2-2 (Sınıf 2.3) |
|
Çevre 2011/65/EU (RoHS) & 2012/19/EU (WEEE)
IEC 62040-5-3:2016 madde 4.2'ye göre normal çalışma koşulları. Diğer
IEC 62040-5-3:2016 madde 4.3'e göre çalışma koşulları, bildirilmelidir
1) Kontrolörden OVS ayarı seçme modu: OVS≤59.5V = 48V modu (42-58V), 59.5V
|
|
|
