| modeli |
48V / 2000W HE |

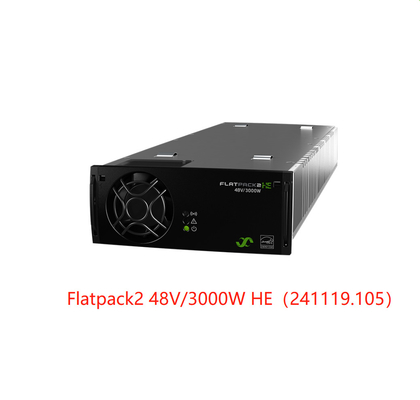

48V / 3000W HE |
| Parça numarası |
241115.105 |
241119.105 |
| GİRİŞ VERİLERİ |
| Gerilim (nominal) |
185 - 275VAC/ 185 - 275 VDC |
176 - 277VAC |
| Voltaj aralığı) |
85 - 300VAC/ 85 - 275 VDC |
85 - 305VAC |
| Sıklık |
45 - 66 Hz, 15-18,5 Hz1)/ 0Hz |
45 - 66Hz |
| Akım (maksimum) @ nominal giriş, tam yük |
11,6 ARMS |
19.2 ARMS |
|
Koruma
|
Her iki hatta sigorta Geçici koruma için varistör 300 V üzerinde bağlantıyı kesinAC/DC |
Her iki hattaki sigorta Geçici koruma için varistör
305 V üzerinde bağlantıyı kesinAC
|
| ÇIKIŞ VERİLERİ |
| Voltaj (varsayılan) |
53,5 VDC |
| Voltaj (ayarlanabilir aralık) |
43,5 - 57,6 VDC |
43,2 - 582)VDC |
| Güç (maksimum) |
2000W |
3000W |
| Güç @ 85 VAC |
850W |
1380W |
| Akım (maksimum) @ nominal giriş, tam yük |
41.7 Bir |
62,5 A |
| Dalgalanma, 30MHz bant genişliği |
< 100 mVkişi |
< 150 mVkişi |
| psofometrik gürültü |
< 2 mVRMS |
< 2 mVRMS |
| Statik Voltaj regülasyonu |
%10 - %100 yük için ±0.5% |
| Dinamik Voltaj regülasyonu |
%10-90 veya %90-10 yük değişimi için ±5.0%, düzenleme süresi < 50ms |
| Koruma |
Sigorta, Kısa devreye dayanıklı, Yüksek sıcaklık koruması, Hot plug-in ani akım sınırlaması |
| DİĞER ÖZELLİKLER |
| Verimlilik @ nominal giriş |
%96 |
|
İzolasyon
|
4.0 kVDC- girişten çıkışa, 2,5 kVDC- toprağa giriş, 710 VDC- toprağa çıkış |
5.0 kVDC- girişten çıkışa, 2,5 kVDC- toprağa giriş, 710 VDC- toprağa çıkış |
| Alarmlar: Kırmızı LED 'açık' |
Düşük şebeke kapatması, Yüksek ve düşük sıcaklık kapatması, Redresör Arızası, Çıkışta aşırı voltaj kapatması, Fan arızası, Düşük voltaj alarmı, CAN bus arızası |
| Uyarılar: Sarı LED 'açık' |
Redresör güç azaltma modunda, Uzak akü akımı limiti etkinleştirildi, Giriş voltajı aralık dışında, aşırı voltajda yanıp sönüyor |
| Normal (modül çalışıyor): Yeşil LED 'açık' |
| MTBF (Telcordia SR-332 Sayı I yöntem III (a)) |
>350 000 (@Tortam: 25 °C) |
>300 000 (@Tortam: 25 °C) |
| Çalışma sıcaklığı |
-40 ila +75°C (-40 ila +167°F)4), nem 5 - 95% RH yoğuşmasız |
| Sıcaklık düşüşü |
>55°C (131°F), 1200W @ 75°C (167°F) |
>55°C3)(131°F), 2100W @ 75°C (167°F)4) |
| Depolama sıcaklığı |
-40 ila +85°C (-40 ila +185°F), nem %0 - 99 RH yoğuşmasız |
| Boyutlar[GxYxD] / Ağırlık |
109 x 41,5 x 327 mm (4,25 x 1,69 x 13”) / 1,95 kg (4,3 lb) |
| TASARIM STANDARTLARI |
| Elektrik güvenliği |
EN 62368-1:2020+A11:2020, IEC 62368-1:2018, IEC 60950-1:2005+A2:2013 UL 62368-1:2019 , CSA C22.2 No.62368-1:2019 |
| EMC |
EN 61000-6-1:2019, -6-2:2019, -6-3:2007+A1:2011+A2:2012+AC:2012, -6-4:2019, EN 61000-3-2:2019 , ETSI EN 300 386 V.2.2.0:2020, Telcordia NEBS GR1089 CORE |
| Deniz |
DNVGL-CG-0339 |
- |
|
Çevre
|
ETSI EN 300 019: 2-1 (Sınıf 1.2) ve 2-2 (Sınıf 2.3) AB 2015/863 (RoHS) ve 2012/19/EU (WEEE)
IEC 62040-5-3:2016 madde 4.2 uyarınca normal çalışma koşulları.IEC 62040-5-3:2016 madde 4.3 uyarınca diğer çalışma koşulları bildirilmelidir.
|
|
1) güç kaybı, maksimum 1000W @ 230Vac 16 2/3 Hz
2) Donanım revizyonu için 57.6V ≤ 5
|
3) 3kW: Donanım revizyonu 6'dan itibaren: 95 °C'de ~1000W'a düşme ile kapatma |
