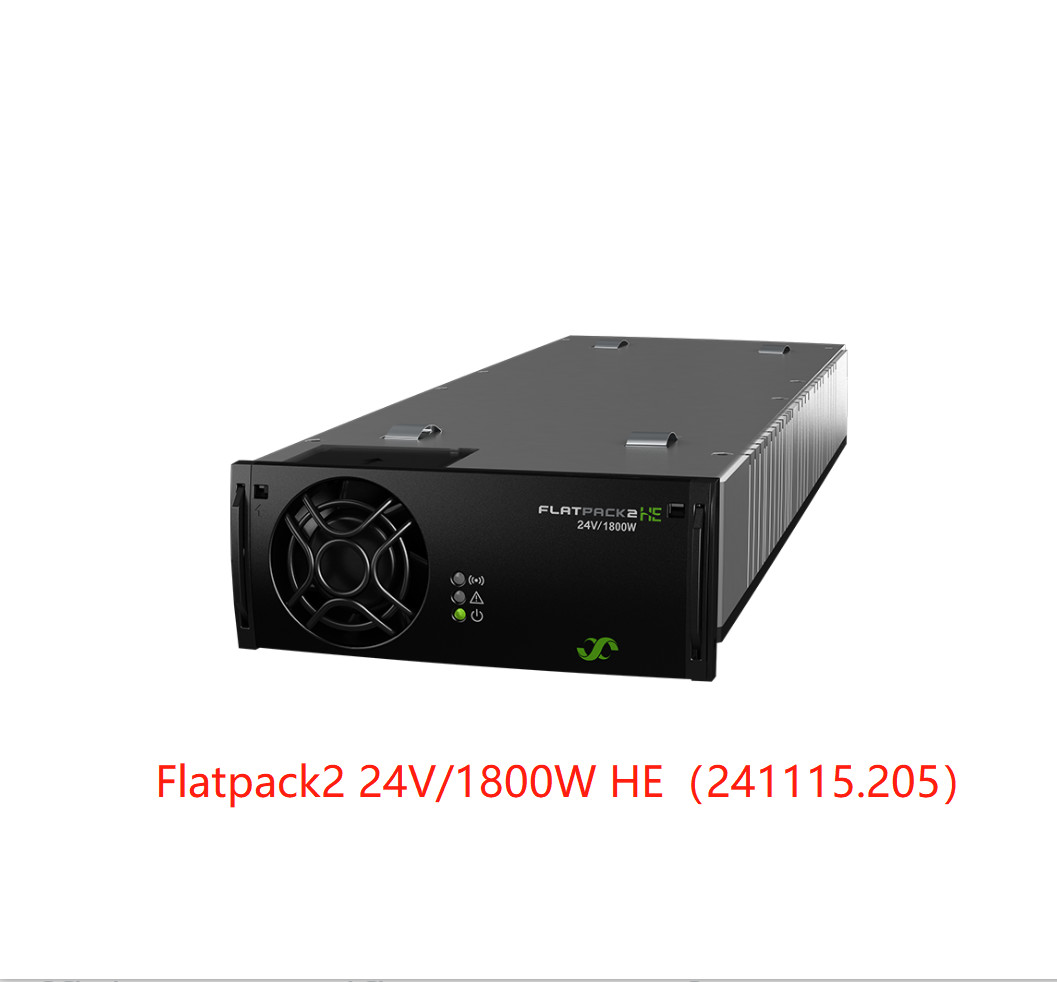

| Model |
24/1800 HE |
| Parça numarası |
241115.205 |
| Girdi verileri |
| Voltaj (nominal) |
185 - 275 VAC/ 185 - 300 VDC |
| Voltaj ( aralığı) |
85 - 300 VAC/ 85 - 300 VDC |
| Sıklık |
45 - 66 Hz, 15-18.5 Hz1) / 0 Hz |
| Akım (maksimum) @ nominal giriş, tam yük |
11.25 ADC |
| Güç faktörü |
0.99 (@ 50-100% yük) |
| THD (@ 230 V)AC) |
< 4 % (@ tam yük) |
| Koruma |
Her iki hattaki sigorta, geçici koruma için varistor, V olduğunda kapatmaINMenzil dışında. |
| Çıktı verileri |
| Voltaj (öntanımlı) |
26.75 VDC |
| Voltaj (düzenlenebilir aralık) |
21.75 - 28.8 VDC |
| Maksimum güç, nominal giriş |
1800 W |
| Maksimum güç, değersiz @VIN= 85 VDC |
750 W |
| Maksimum akım, @VDışarı≤ 24 VDC |
75 A |
| Bekleme süresi, varsayılan voltaj ve 1000 W yük |
20 ms, VDışarı> 21 VDC |
| Mevcut paylaşım |
10 ile 100% yük arasındaki maksimum akımın ± 5%'i |
| Statik voltaj düzenleme (10-100% yük) |
±0,5% 10 - 100% yük ve PV panelleri tarafından sınırlanmayan güç |
| Dinamik voltaj düzenleme |
± 5,0% 10 - 90% veya 90 - 10% yük değişimi için, düzenleme süresi < 50 ms |
| Dalgalanma |
< 250 mVPP, 30 MHz bant genişliği |
| Psopometrik gürültü |
< 2 mVRMS |
| Koruma |
Aşırı voltaj kapama, kısa devre kanıtı, yüksek sıcaklık, sıcak fiş giriş akım sınırlama |
| Diğer özellikler |
| En yüksek verimlilik |
% 95 |
| İzolasyon |
3 kVAC️ giriş ve çıkış, 1,5 kVAC️ girişi, 0,5 kVDCÇıktı toprak |

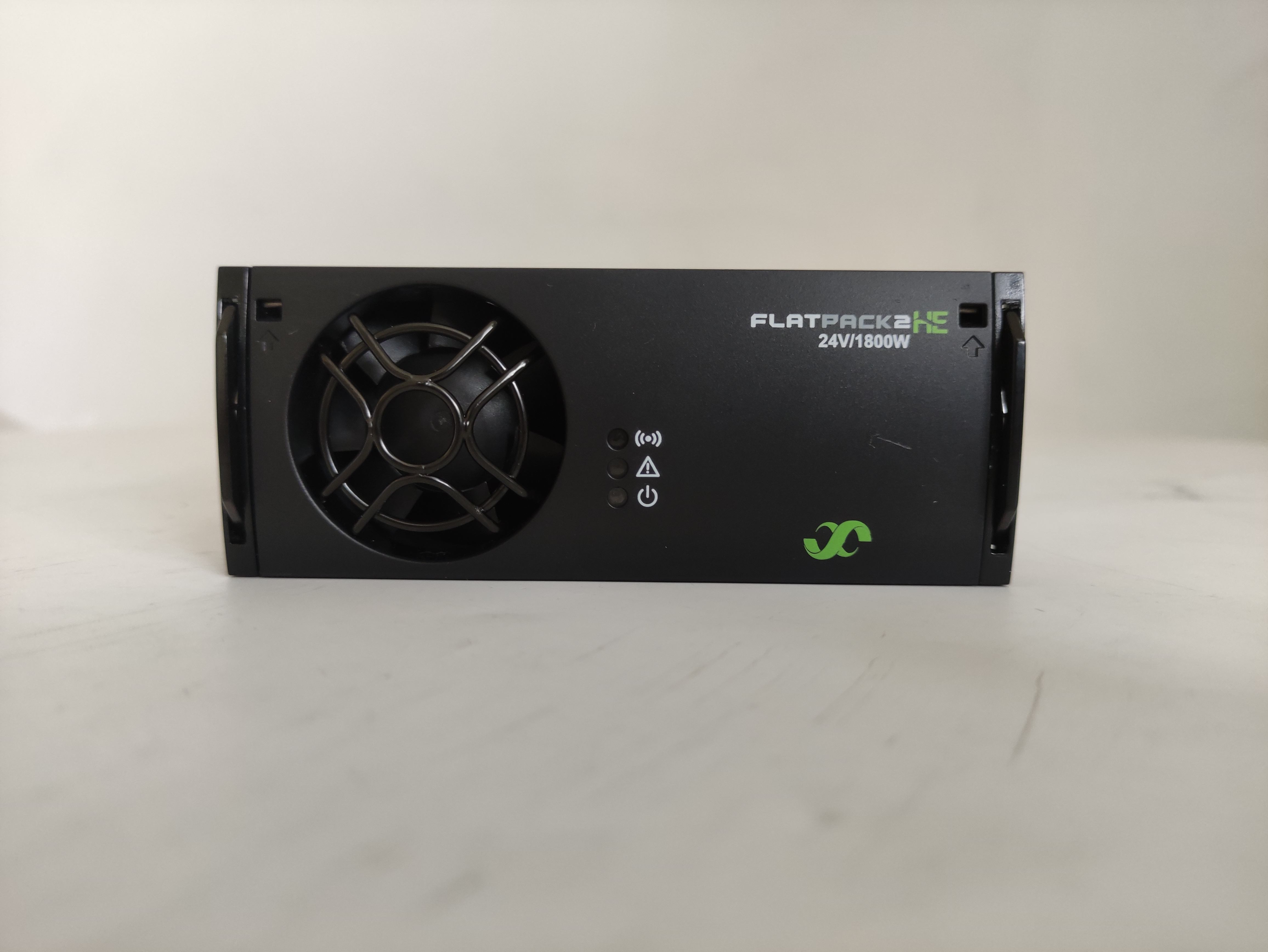

| Alarmlar (Kırmızı LED) |
Düşük güç kapanması, Yüksek ve düşük sıcaklık kapanması, Düzeltme arızası, çıkışta aşırı voltaj kapanması, Fan arızası, Düşük voltaj alarmı, CAN otobüs arızası |
| Uyarılar (Sarı LED) |
Güç düşürme modundaki düzleyici, Batarya akım sınırı etkinleştirildi, Girdi voltajı aralığın dışında, aşırı voltajda yanıp sönüyor |
| Normal (Yeşil LED) |
Giriş ve çıkış tamam. |
| MTBF (Telcordia SR-332 Iss.I yöntem III (a)) |
>300 000 (@ Tçevre: 25 °C) |
| Çalışma sıcaklığı (5 - 95% RH kondisyonsuz) |
- 40 - 75°C [-40 - 167°F] |
| Maksimum çıkış gücü temp / to'dan yüksek |
45°C [+113°F] / 1200W |
| Depolama sıcaklığı |
-40 ila +85°C (-40 ila +185°F), nem 0 - 99% RH kondansif olmayan |
| Boyutlar [WxHxD] / Ağırlık |
109 x 41.0 x 327 mm [4.25 x 1.61 x 13 ¢] / 1.950 kg [4.3 lbs] |
| Tasarım standartları |
| Elektrik güvenliği |
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2014 |
| EMC |
EN 61000-6-1:2007-6-2:2005, -6-3:2007 + A1:2010, -6-4:2007 + A1:2010
IEC 61000-6-5:2015, EN 300 386:v2.1.1, FCC CFR 47 Bölüm 15:2008
|
|
Çevre
|
ETSI EN 300 019: 2-1 (Sınıf 1.2) & 2-2 (Sınıf 2.3) 2011/65/AB (RoHS) & 2012/19/AB (WEEE)
IEC 62040-5-3:2016 maddesine göre normal çalışma koşulları 4.2. IEC 62040-5-3:2016 maddesine göre diğer çalışma koşulları 4.3, bilgilendirilmelidir
|
| 1) Maksimum güç 1000W @ 230Vac & 16 2/3Hz giriş |
