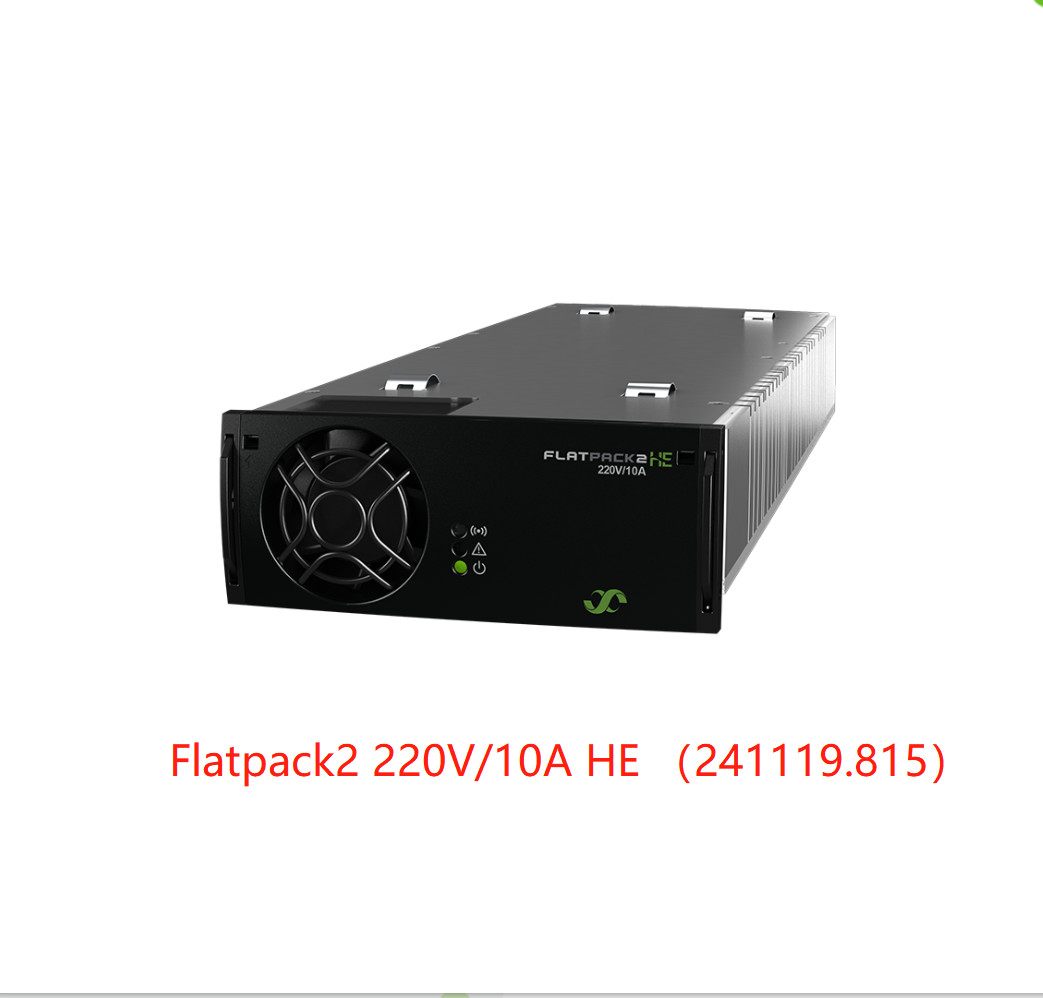

Eltek Doğrultucu Modülü Flatpack2 220V/10A HE 220V 2800W (Parça No.: 241119.815)
Flatpack2 ailesi, piyasaya sürülmesinden bu yana geniş bir güç derecesi ve voltaj yelpazesine doğru genişledi.
10A modeli kullanılarak MW aralığına kadar güç sistemleri gerçekleştirilebilir ve küçük ve daha büyük modüler veri merkezlerinin güç ihtiyaçları karşılanır.
220 Vdc güç sistemleri, geleneksel AC UPS'lere mükemmel bir alternatif sunarak önemli verimlilik ve güvenilirlik iyileştirmeleri sağlar.
220 Vdc ile standart bileşenler, kablolar ve dağıtım kullanılabilir ve 208/230 Vac için tasarlanmış çoğu BT ekipmanı doğrudan 220 Vdc bara bağlanabilir.
l Kanıtlanmış güvenilirlik
l Yüksek güç yoğunluğu
l Yüksek verimlilik
l Uygulama esnekliği - 2kW'dan çoklu kabin kurulumlarına
l DC girişi kabul eder (DC/DC dönüştürücü)
l Küresel uyumluluk (CE, UL)
l Denizcilik ve açık deniz sertifikaları
l Patentli teknoloji
l Dijital kontrolörler
Parametreler :
Model | 220 / 2000 HE WOR | 220 / 10A HE |
Parça numarası | 241115.815 | 241119.815 |
GİRİŞ VERİLERİ | ||
Gerilim aralığı | 85 - 300 V AC/ DC | 85 - 305 V AC |
Gerilim aralığı (nominal) | 185 - 275 V AC/ DC | 176 - 305 V AC |
Frekans | 0 - 66 Hz | 45 - 66 Hz |
Maksimum akım | 11.9 A RMS | 17 ARMS |
Güç Faktörü | 0.99 (@ %50-100 yük) | 0.99 (@ %50-100 yük) |
THD (@ 230 VAC) | %5'ten az (@ tam yük) | %4'ten az (@ tam yük) |
Koruma | Geçici koruma için varistör, her iki hatta sigorta, 300/305 V üzerinde kapatma | |
ÇIKIŞ VERİLERİ | ||
Varsayılan gerilim | 245.3 VDC | |
Gerilim aralığı | 178.51) - 297 VDC |
1981) - 280 VD 2) C |
# Pb hücresi desteklenir (1.8 - 2.4 V DC/ hücre) | 108 - 122 | 108-110 (120 3)) |
# NiCad hücresi desteklenir (1.05 - 1.65 V DC/ hücre) | 170 - 180 | - |
Maksimum güç, nominal giriş | 2000 W | 2800 W |
Maksimum güç, 85V giriş | 850 W | 1304 W |
Maksimum akım, @220V DC | 9.16 A | 10 A 4) |
Bekleme süresi, varsayılan gerilim ve 1500 W yük | 20 ms, VOUT > 178 VDC | 20 ms, VOUT > 210 VDC |
Dalgalanma ve gürültü, 30 MHz bant genişliği | < 1000 mV PP | |
Akım paylaşımı | %10 ila %100 yükten maksimum akımın ±%5'i | |
Statik gerilim regülasyonu | %10 ila %100 yük ve nominal girişten ±%0.5 | |
Dinamik gerilim regülasyonu | %10-90 veya %90-10 yük değişiminde ±%5.0, regülasyon süresi< 50ms | |
Koruma | Aşırı gerilim kapatması, kısa devre koruması, yüksek sıcaklık, sıcak takma - giriş akımı sınırlaması, Veya halka diyot | |
DİĞER ÖZELLİKLER | ||
Verimlilik | >%95 | >%95.5 |
İzolasyon | 3.0 kVAC – girişten çıkışa, 1.5 kV AC – girişten toprağa, 1.5 kV DC – çıkıştan toprağa 3 kVAC – CAN'dan girişe, 3 kV AC – CAN'dan çıkışa, 500 V AC – CAN'dan toprağa | |
Alarmlar (Kırmızı LED) | Düşük şebeke kapatması, Yüksek ve düşük sıcaklık kapatması, Doğrultucu Arızası, Çıkışta aşırı gerilim kapatması, Fan arızası, Düşük gerilim alarmı, CAN veri yolu arızası | |
Uyarılar (Sarı LED) | Güç azaltma modunda doğrultucu, Uzaktan pil akımı sınırı etkinleştirildi, Giriş gerilimi aralık dışında, aşırı gerilimde yanıp sönüyor | |
Normal (Yeşil LED) | Giriş ve çıkış tamam | |
MTBF (Telcordia SR-332 Sürüm I yöntem III (a)) | >391 000s (@T AMBIENT= 25°C) | >400 000s (@T AMBIENT= 25°C) |
Çalışma sıcaklığı (%5 - %95 RH yoğuşmasız) Çıkış gücü sıcaklığın üzerinde / için düşürülür |
-40 ila +75°C [ -40 ila +167°F] +55°C / 1350W @ +75°C |
-40 ila +75°C [ -40 ila +167°F] +50°C / 1750 W @ +75°C |
Depolama sıcaklığı | -40 ila +85°C (-40 ila +185°F), nem %0 - %99 RH yoğuşmasız | |
Boyutlar[GxYxD] / Ağırlık | 109 x 41.5 x 327mm (GxYxD) [4.25 x 1.69 x 13”] / 1.950 kg [4.3lbs] | |
TASARIM STANDARTLARI | ||
Elektriksel güvenlik | UL 60950 -1, EN 60950 -1, CSA 22.2 | |
EMC |
ETSI EN 300 386 V.1.3.2 EN 61000-6-1 / -2 / -3 / -4 / -5 |
|
Şebeke Harmonikleri | EN 61000 -3-2 | |
Çevre |
ETSI EN 300 019: 2-1 (Sınıf 1.2), 2-2 (Sınıf 2.3) & 2-3 (Sınıf 3.2) ETSI EN 300 132-2 2011/ 65/ EU (RoHS) & 2008/ 98/EC (WEEE) |
|
Denizcilik uyumluluğu (AC filtresi ile EMC sınıfı B) |
Gemilerin Sınıflandırılmasına İlişkin DnV Kuralları, Yüksek Hızlı ve Hafif Zanaat ve DnV Açık Deniz Standartlar |
- |
