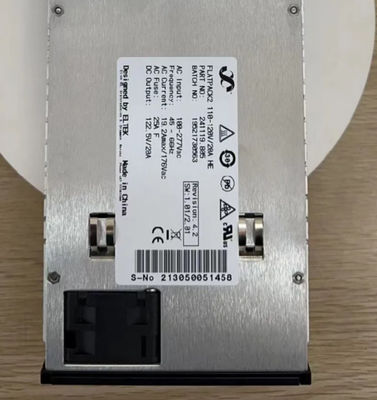

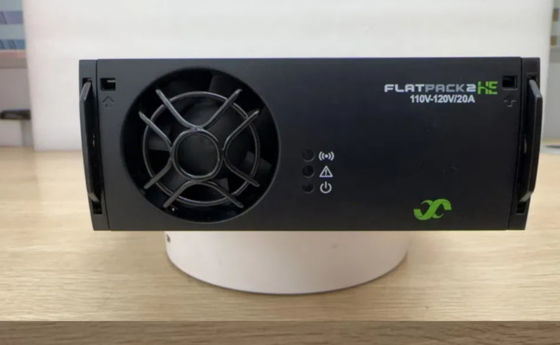

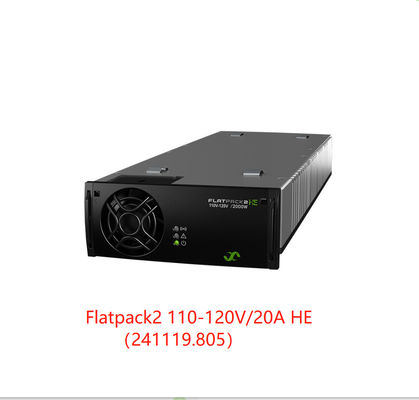

Eltek Rectifier Modülü Flatpack2 110-120V/20A HE Yüksek Verimli Modül (Parça No. 241119.805)
BuEltek Flatpack2 110-125V / 2000 HE (241115.805)modern enerji
şebekeleri ve endüstriyel uygulamalar için tasarlanmış yüksek verimli, yüksek yoğunluklu bir redresördür. Bu modül, Eltek'in onlarca yıllık uzmanlığını kompakt bir 1U form faktörüne dönüştürerek sağlam bir2000Wgüç çıkışı sağlar110Vdc veya 125Vdc.
Sektör lideri %>95 (Yüksek Verimlilik)verimliliği ile operasyonel maliyetleri (OPEX) ve termal stresi önemli ölçüde azaltır,
bu da onu kritik altyapılarda pil şarjı ve doğrudan DC beslemesi için önde gelen seçenek haline getirir.
Ana özellikler
- Kanıtlanmış güvenilirlik
- Yüksek güç yoğunluğu
- Uygulama esnekliği - 2KW'dan çok kabinetli kurulumlara kadar
- DC girişi kabul eder (DC/DC dönüştürücü)
- Küresel uyumluluk (CE, UL)
- Deniz ve
- Offshore sertifikaları
- Patentli teknoloji
- Dijital kontrolcüler
Parametreler:
Model
| 110 / 2000 HE WOR |
110-120 / 20A HE |
Parça numarası |
| 241115.805 |
241119.805 |
GIRIŞ VERILERI |
| Voltaj aralığı (nominal) |
| 185 - 275 V AC/ DC |
176 - 277 V AC 1) |
Voltaj aralığı |
| 89.2 |
85 - 305 V A 1) |
C
# Kurşun-asit pil desteklenir (1.8 - 2.4 V DC/ pil)
|
| 0 - 66 Hz |
45 - 66 Hz |
Maksimum akım |
| 11.9 A RMS |
18.64 ARMS |
Güç Faktörü |
| 0.99 (%50-100 yükte) |
THD (%230 VAC'de) |
THD (%230 VAC'de) |
| < %5 (tam yükte) |
< %4 (tam yükte) |
Koruma |
| Aşırı voltaj kapanması, kısa devre korumalı, yüksek sıcaklık, sıcak takma akım sınırlama, ORing diyot |
ÇIKIŞ VERILERI |
| Varsayılan voltaj |
| 122.5 VDC |
Voltaj aralığı |
| 89.2 |
2) - 151.25 VD 1)90.0 |
2) - 151.25 VD 1)C
# Kurşun-asit pil desteklenir (1.8 - 2.4 V DC/ pil)
|
| 54 - 71 |
54 -60 |
# NiCad pil desteklenir (1.05 - 1.65 V DC/ pil) |
| 85 - 104 |
86 - 91 |
Maksimum güç, nominal giriş |
| 2000 W |
3025 W1) |
Maksimum güç, 85V giriş |
| 850 W |
1280 W |
Maksimum akım |
| 16.7 A |
20 A |
Tutma süresi, varsayılan voltaj ve 1500 W yük |
| 20 ms, VOUT > 99.7 VDC |
10 ms, VOUT > 99.7 VDC |
Akım paylaşımı |
| yükün %10 ila %100'ü için maksimum akımın ±%5'i |
Statik voltaj regülasyonu |
| yükün %10 ila %100'ü ve nominal giriş için ±%0.5 |
Dinamik voltaj regülasyonu |
| yük değişimi %10-80 veya %80-10 için ±%5.0, regülasyon süresi |
< 50msDalgalanma ve gürültü, 30 MHz bant genişliği |
| < 500 mV PP |
Koruma |
| Aşırı voltaj kapanması, kısa devre korumalı, yüksek sıcaklık, sıcak takma akım sınırlama, ORing diyot |
DİĞER ÖZELLİKLER |
| Verimlilik |
| > %94 |
İzolasyon |
İzolasyon |
| 3.0 kVAC – giriş ve çıkış, 1.5 kV AC – giriş toprağı, 1.5 kV DC – çıkış toprağı 3 kVAC CAN – giriş, 3kVAC CAN – çıkış |
Alarmlar (Kırmızı LED) |
| Düşük şebeke kapanması, Yüksek ve düşük sıcaklık kapanması, Redresör Arızası, Çıkışta aşırı voltaj kapanması, Fan arızası, Düşük voltaj alarmı, CAN veri yolu arızası |
Uyarılar (Sarı LED) |
| Redresör güç düşürme modunda, Uzaktan pil akımı sınırı etkinleştirildi, Giriş voltajı aralığın dışında, aşırı voltajda yanıp sönüyor |
Normal (Yeşil LED) |
| Giriş ve çıkış tamam |
MTBF (Telcordia SR-332 Sayı I yöntem III (a)) |
| >391 000 saat (ORTAM SICAKLIĞI= 25°C'de) |
>400 000 saat (ORTAM SICAKLIĞI= 25°C'de) |
Çalışma sıcaklığı (%5 - %95 RH yoğuşmasız) Çıkış gücü sıcaklıkta/için düşer |
| -40 ila +75°C [ -40 ila +167°F] |
+50°C / 1150 W @ +75°C
-40 ila +75°C [ -40 ila +167°F]
|
+50°C / 1150 W @ +75°C
Depolama sıcaklığı
|
| -40 ila +85°C (-40 ila +185°F), nem %0 - %99 RH yoğuşmasız |
Boyutlar[GxYxD] / Ağırlık |
| 109 x 41.5 x 327mm (GxYxD) [4.25 x 1.69 x 13”] / 1.950 kg [4.3lbs] |
TASARIM STANDARTLARI |
| Elektriksel güvenlik |
| UL 60950 -1, EN 60950 -1, CSA 22.2 |
EMC |
| ETSI EN 300 386 V.1.3.2 |
EN 61000-6-1 / -2 / -3 / -4 / -5
Şebeke Harmonikleri
|
| EN 61000 -3-2 |
Çevre |
| ETSI EN 300 019: 2-1 (Sınıf 1.2), 2-2 (Sınıf 2.3) & 2-3 (Sınıf 3.2) |
ETSI EN 300 132-2
2011/ 65/ AB (RoHS) & 2008/ 98/EC (WEEE)
Deniz uyumluluğu
|
|
(AC filtreli EMC sınıf B)
DnV Gemi Sınıflandırma Kuralları, Yüksek Hızlı ve Hafif Gemiler ve DnV Offshore Standartları
|
- |
1) Belirtim HW sürümü 2 ve daha yenileri için geçerlidir. Eski revizyonlar için bkz. DS:24111x.805.DS3 ver1.
|
|
2) Düşük yüklerde çıkış voltajı artacaktır (
< 1.6A)Çözümler
|
