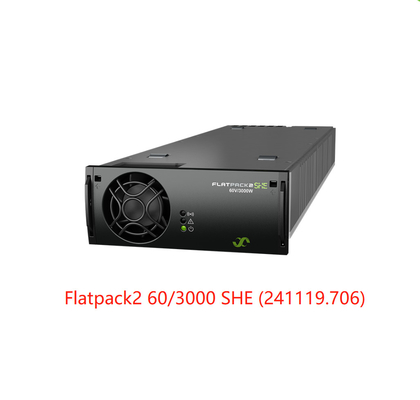

Eltek Doğrultucular Flatpack2 60/3000 SHE 60Vdc 3000W %97,85 yüksek verimli modül (Parça No.241119.706)
Flatpack2 60/3000 SHE
Flatpack2 60/3000 Super HE, DC güç pazarında verimlilik için yeni bir endüstri standardı belirlemeye katkıda bulunuyor.
Telekom uygulamaları için Süper Yüksek Verimlilik (SHE) doğrultucu
Flatpack2 60/3000 Super HE, DC güç pazarında verimlilik için yeni bir endüstri standardı belirlemeye katkıda bulunuyor.
Yüzde 97,8'e varan verimlilikle Super HE, özellikle enerjinin maliyetli olduğu pazarlar ve uygulamalar için uygun, birinci sınıf bir doğrultucudur. Şebekeye bağlı uygulamalarda geri ödeme süresi, standart HE doğrultuculara kıyasla 2 yıla kadar düşer ve hibrit uygulamalarda daha da hızlıdır.
Flatpack2 60/3000 Super HE, Flatpack2 ve Flatpack2 HE sistemleriyle tamamen uyumludur.
Temel özellikler
- Süper Yüksek Verimlilik – %97,8'e kadar
- Yüksek güç yoğunluğu – 33 w/in3
- Mevcut sistemlerle uyumlu
- Küresel uyumluluk
- Patentli teknoloji
- Sıcak takılabilir
Parametreler :
| Flatpack2 60/3000 SHE |
| Model |
60/3000 SHE |
| Parça numarası |
241119.706 |
| GİRİŞ VERİLERİ |
| Gerilim (nominal aralık) |
206 - 264 VAC |
| Gerilim (çalışma aralığı) |
85 - 264 VAC |
| Frekans |
45 - 66 Hz |
| Maksimum akım |
16 ARMS |
| Koruma |
Canlıda sigorta, geçici koruma için varistör, VIN aralığın dışında olduğunda kapanma |
| ÇIKIŞ VERİLERİ |
| Gerilim (varsayılan) |
67 VDC |
| Gerilim (ayarlanabilir aralık) |
54 - 72 VDC |
| Maksimum güç, nominal giriş |
3000 W |
| Maksimum güç, V'de düşürülmüşIN = 85 VAC |
1000 W |
| Maksimum akım, @VOUT = 60 VDC |
50 A |
| Akım paylaşımı |
±%5,0 maksimum akım |
| Statik gerilim regülasyonu (%10-100 yük) |
±%0,5 |
| Dinamik gerilim regülasyonu |
±%5,0 %10-90 veya %90-10 yük değişimi için, regülasyon süresi < 50ms |
| Bekleme süresi (3000W yük) |
>10ms; çıkış gerilimi > 52,5 VDC |
| Dalgalanma |
< 150 mVPP , 30 MHz bant genişliği |
|
Koruma
|
Aşırı gerilim kapatma, kısa devre koruması, yüksek sıcaklık, sıcak takılabilir ani akım sınırlaması, sigorta |
| DİĞER ÖZELLİKLER |
| Tepe Verimliliği |
%97,8 |
|
İzolasyon
|
3,0 kVAC – girişten çıkışa
1,5 kVAC – girişten koruyucu toprağa
0,6 kVDC – çıkıştan koruyucu toprağa
|
|
Alarmlar (Kırmızı LED)
|
Düşük şebeke kapatma, Yüksek ve düşük sıcaklık kapatma, Doğrultucu Arızası, Çıkışta aşırı gerilim kapatma, Fan arızası (yüksek iç sıcaklıkla birlikte tetiklenir), Düşük gerilim alarmı, CAN veri yolu arızası |
| Uyarılar (Sarı LED) |
Güç düşürme modunda doğrultucu, Uzaktan akım sınırı etkinleştirildi, Giriş gerilimi aralık dışında, aşırı gerilimde yanıp sönüyor |
| Normal (Yeşil LED) |
Giriş ve çıkış tamam |
| Çalışma sıcaklığı (%5 - %95 RH yoğuşmasız) |
-40 - 75°C [-40 - 167°F ] |
| Maksimum çıkış gücü sıcaklığın üzerinde düşer / kadar |
3000W @ 45°C / 1800 W @ 75°C1) |
|
MTBF (Telcordia SR-332 Iss.3 yöntem II Kasa
L1)
|
> 1 500 000 saat |
| Boyutlar[GxYxD] / Ağırlık |
109 x 41,0 x 327mm [4,25 x 1,61 x 13”] / 2,050 kg [4,5lbs] |
| TASARIM STANDARTLARI |
| Elektriksel güvenlik |
IEC 62368-1, EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013 |
|
EMC
|
EN 61000-6-1:2016, -6-2:2016, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011
EN 300 386:v2.1.1, FCC CFR 47 Bölüm 15:2013
|
|
Çevre
|
ETSI EN 300 019: 2-1 (Sınıf 1.2) & 2-2 (Sınıf 2.3) AB 2015/863 (RoHS) & 2012/19/AB (WEEE)
IEC 62040-5-3:2016 madde 4.2'ye göre normal çalışma koşulları. IEC 62040-5-3:2016 madde 4.3'e göre diğer çalışma koşulları bildirilmelidir
|
| 1) Giriş şebeke gerilimi 210 V'un altında olduğundaRMS sıcaklık düşüşü 40 °C'de başlayacak ve 75 °C'de 1500 W mevcut olacaktır |
Çözümler
Kapsamlı çözümlerimiz, Çin'deki ve dünyadaki Telekomünikasyon Şirketleri için özel olarak tasarlanmıştır. Sitenin özelliklerini ve potansiyelini anlamak için titiz bir saha araştırması yapıyoruz. Daha sonra, müşterinin iş hedefleriyle uyumlu profesyonel ve özelleştirilmiş planlar geliştiriyoruz. Teknik desteğimiz son derece yetenekli ve duyarlıdır, zamanında yardım sağlar ve bakım hizmetlerimiz telekomünikasyon altyapısını mükemmel durumda tutar. Yetkin bir ekip ve güvenilir ortaklardan oluşan geniş bir ağ ile üstün hizmetler sunmaya kararlıyız.
SSS :
1.S: Ürün numuneleri ve fiyatlandırma almak mümkün mü?
C: Ürün numuneleri alabilirsiniz. Numune fiyatı normal fiyata göre belirlenir ve nakliye ücretlerini karşılamanız gerekir.
2.S: Kaliteyle ilgili endişeleri nasıl ele alıyorsunuz?
C: Yaklaşık 10 yıldır bu sektördeyiz ve müşterilerimizin güvenine değer veriyoruz. Bir kalite sorunu ortaya çıktığında, ayrıntılı bir analiz yapacağız. Sorumluluğumuzdaysa, sözleşmeye göre çözecek ve hiçbir endişeniz olmamasını sağlayacağız. Servis ekibimiz size tatmin edici bir çözüm sunmaya kendini adamıştır.
3.S: Ürünlerinizden ne düzeyde bir kalite bekleyebilirim?
C: Tüm ürünlerimiz %100 orijinal, yepyeni ve orijinal ambalajında gelir. Her ürün, yüksek kalite standartlarımızı karşıladığından emin olmak için sevkiyattan önce titizlikle incelenir ve test edilir.
4.S: Ürünün kalite garantisi ne kadar?
C: Ürünlerimizin 1 yıllık kalite garantisi vardır. Bu süre zarfında, üretim hatalarından kaynaklanan herhangi bir kalite sorununu ele alacağız.
5.S: Düşük kaliteli ürünler için çözüm nedir?
C: Garanti süresi içinde, herhangi bir ürün kalitesi sorunuyla karşılaşırsanız, iade maliyetini karşılayacak ve size yedek ürünler göndereceğiz.
