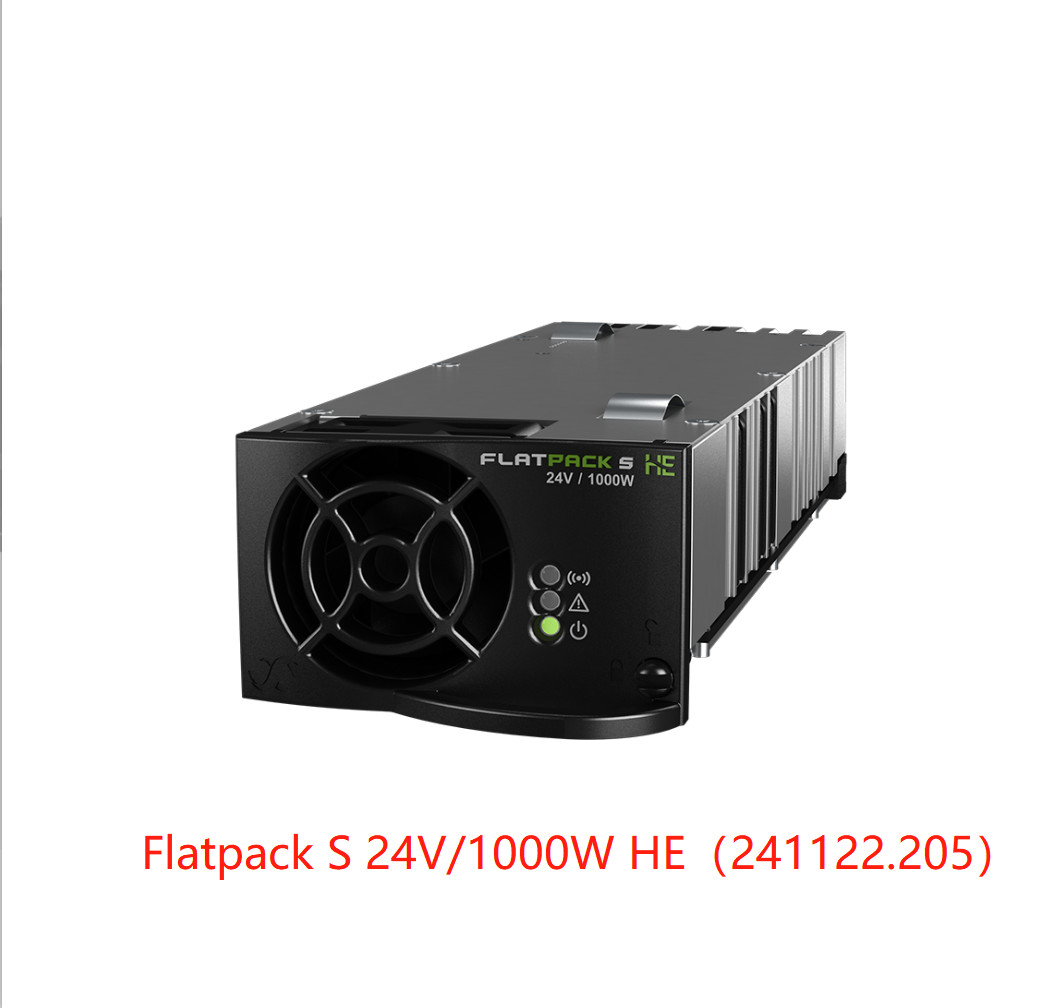

Eltek Düzeltme Modülü FlatpackS 24V 1000W Flatpack2 24/1000HE (parça numarası:241122.205)
Flatpack S 24V/1000W HE
Bu pazarlarda uygulamalar en son teknoloji, güvenilir ve güvenli DC güç sistemleri gerektiriyor.Geniş çalışma sıcaklık aralığı ve küçük 217mm derinliğinde mükemmel güvenilirlik.
Demiryolu ve elektrik tesisleri için kompakt ve güvenilir düzleyici
Smartpack S denetleyici ile 3U rafında kullanılan Flatpack S düzleticileri, minimum alanı, 18 litrden az ve düşük ısı dağılımını kullanarak 2 ila 8 kW uygulamaları kapsar.
Ana özellikler
- Küçük
- Kısa
- Güç yoğunluğu, 26 W/inç3
- Yüksek verimlilik
- Çıkışta OR koruması
- Sıcak fişlenebilir
Parametreler:
|
| Model |
Flatpack S 24/1000 HE |
| Parça numarası |
241122.205 |
| Girdi verileri |
| Voltaj (ad aralığı) |
185 VAC/DC- 305 VAC/ 300VDC |
| Voltaj (iş aralığı) |
85 VAC/DC- 305 VAC/ 300VDC |
| Sıklık (Nominel / Aralık) |
45 - 66 Hz / DC |
| Maksimum akım |
5.9 ARMS |
| Güç faktörü |
> 0,99% veya daha fazla yük altında |
| Koruma |
Sigorta
305 V'den fazla kapatmaAC/ 300 VDC
|
| Çıktı verileri |
| Voltaj (öntanımlı) |
26.7 VDC |
| Voltaj (düzenlenebilir aralık) |
21 - 29 VDC |
| Maksimum güç, nominal giriş |
1000 W |
| Maksimum güç, @ 85 VAC/DC |
440 W |
| Maksimum akım |
41.7 A (@V)Dışarı< 24 VDC) |
| Mevcut paylaşım |
10 ila 100% yük arasında maksimum akımın ±5%'i |
| Statik voltaj düzenleme (10-100% yük) |
±0,5% |
| Dinamik voltaj düzenleme |
± 5,0% 10 - 90% veya 90 - 10% yük değişimi için, düzenleme süresi < 50 ms |
| Bekle zamanı. |
> 20 ms; çıkış voltajı > 21 VDC |
| Dalgalanma |
< 150 mVPP, 30 MHz bant genişliği |
|
Koruma
|
Bloklama veya diyot, kısa devre kanıtı, aşırı gerilim koruması ve yüksek sıcaklık koruması |
| Diğer özellikler |
| En yüksek verimlilik |
92.5 % |
| İzolasyon |
3.0 kVAC- Giriş ve çıkış, 1.5 kVAC- Giriş toprak, 0,5 kVDC- çıkış yeri |
| Alarmlar (Kırmızı LED) |
Düşük güç kapanması, Yüksek ve düşük sıcaklık kapanması, Düzeltme arızası, çıkışta aşırı voltaj kapanması, Fan arızası, Düşük voltaj alarmı, CAN otobüs arızası |
| Uyarılar (Sarı LED) |
Güç düşürme modundaki düzleyici, Batarya akım sınırı etkinleştirildi, Girdi voltajı aralığın dışındadır, aşırı voltajda yanıp söner |
| Normal (Yeşil LED) |
Giriş ve çıkış tamam. |
| Potansiyel alarm rölesi (normalde kapalı) |
Alarm ve elektrik kesintisi durumunda açılır. |
| MTBF (Telcordia SR-232 Iss.3 Meth. II Dava L1) |
> 1 975 044 (@ Tçevre: 25 °C) |
| Çalışma sıcaklığı (5 - 95% RH kondisyonsuz) |
- 40 - 85°C [-40 - 185°F] |
| Maksimum çıkış gücü temp / to'dan yüksek |
45°C [+113°F] / 400 W |
| Depolama sıcaklığı |
-40 ila +85°C (-40 ila +185°F), nem 0 - 99% RH yoğunlaşmaz |
| Boyutlar [WxHxD] / Ağırlık |
72 x 41,5 x 217 mm (2.83 x 1,63 x 8,54 ′′) / < 850 g (1.9 lbs) |
| Tasarım standartları |
|
Elektrik güvenliği
|
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013 IEC 60950-1:2013, UL 60950-1:2014 |
|
EMC
|
EN 61000-6-1:2007-6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011, TS
61000-6-5, EN 300 386:v1.6.1, FCC CFR 47 Bölüm 15:2013
|
| Denizci |
DNVGL-CG-03391), ABS PDA Sertifikası1) |
|
Çevre
|
ETSI EN 300 019: 2-1 (sınıf 1.2) & 2-2 (sınıf 2.3) EU 2015/863 (RoHS) & 2012/19/EU (WEEE)
IEC 62040-5-3:2016 maddesine göre normal çalışma koşulları 4.2. IEC 62040-5-3:2016 maddesine göre diğer çalışma koşulları 4.3, bilgilendirilmelidir
|
| 1) Sadece 241122.205M numaralı parça için geçerlidir |
