| Modeli |

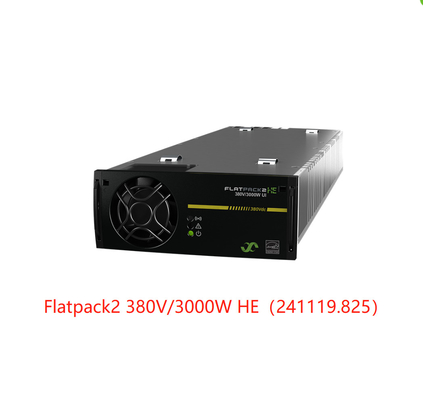

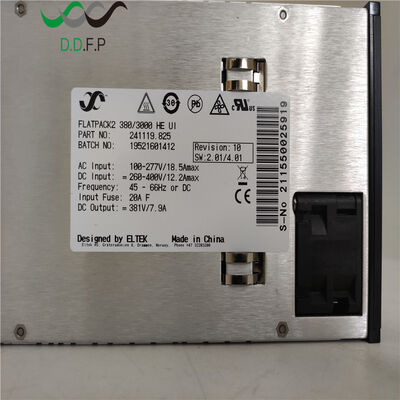

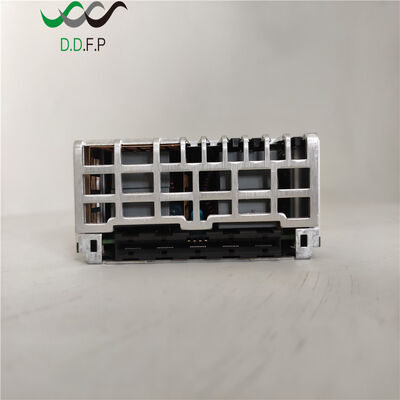

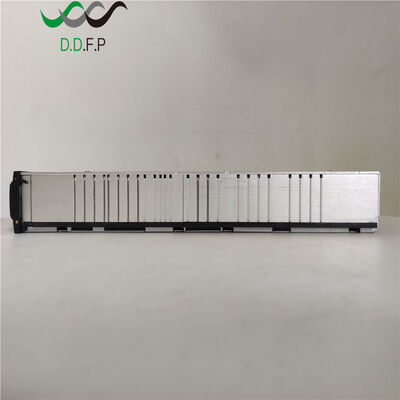

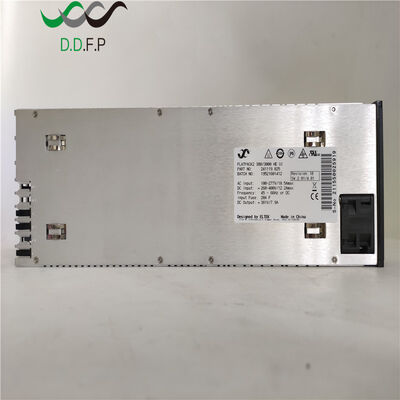

Flatpack2 380/3000 HE (UI) |
| parça numarası |
241119.825 |
| GİRİŞ VERİLERİ |
| Voltaj (nominal) |
176 - 277 VoltAC/ 260 - 400VD 1)
C
|
| Voltaj aralığı) |
85 - 305VAC/ 260 - 410VD 1)
C
|
| Sıklık |
45 - 66 Hz / 15 - 18,5 Hz2)/ DC1) |
| Akım (maksimum) @ nominal giriş, tam yük |
18.2 birRms |
| Güç faktörü |
%50 veya daha fazla yükte > 0,99 |
|
Koruma
|
L & N Varistördeki Sigorta
V olduğunda bağlantıyı kesİÇİNDEmenzil dışında
|
| ÇIKIŞ VERİLERİ |
| Voltaj (varsayılan) |
381 VDC |
| Voltaj (ayarlanabilir aralık) |
300 - 400VDC |
| # Pb hücresi desteklenir |
156 - 1683) |
| Güç sürekli (maksimum) |
3000 W |
| Güç @ 85 VAC/ 85 VoltDC |
1200 W |
| Akım sürekli (maksimum) |
9A (@VDIŞARI< 336VDC) / 7,9 A (@ VDIŞARI= 381 voltDC) |
| Geçerli paylaşım (%10 - 100 yük) |
%10 ila %100 yükten maksimum akımın ±%5'i |
| Statik Voltaj regülasyonu (%10 - 100 yük) |
±%0,5 |
| Dinamik Voltaj regülasyonu |
%10-90 veya %90-10 yük değişimi için ±%2,0, düzenleme süresi < 10 ms5) |
| bekleme süresi |
> 20 ms;çıkış voltajı > 300 VDC1500 W yükte |
| dalgalanma |
< 1000mVPP, 30 MHz bant genişliği |
| Koruma |
Aşırı gerilim kapatması, Hot plug-in - Ani akım sınırlaması, ORing diyodu, Sigorta5), Kısa devre korumalı, Yüksek sıcaklık koruması, Aşırı yük kapatma4) |
| DİĞER ÖZELLİKLER |
| Verimlilik @ 230 VAC/ 380VDCgiriş |
%96,2 / %96,6 |
| İzolasyon |
3.0kVAC– girişten çıkışa, 1,5 kVAC– toprağa giriş, 1,5 kVDC– toprağa çıkış,
3.0kVAC– CAN - birincil, 3,0 kVAC– İkincil CAN
|
| Alarmlar (Kırmızı LED) |
Düşük şebeke kapatma, Yüksek ve düşük sıcaklık kapatma, Doğrultucu Arızası, Çıkışta aşırı gerilim kapatma, Fan arızası, Alçak gerilim alarmı, CAN bus arızası |
| Uyarılar (Sarı LED) |
Doğrultucu güç azaltma modunda, Uzak akü akım limiti etkinleştirildi, Giriş voltajı aralığın dışında, aşırı voltajda yanıp sönüyor |
| Normal (Yeşil LED) |
Giriş ve çıkış tamam |
| Akustik gürültü, nominal girişte ve tam yükte |
< 40dBA @Tortam< 25°C / <58dBA @ Tortam> 40°C |
| MTBF (Telcordia SR-232 Iss.3 Met. II Durum L1) |
2 291 210h (@ Tortam= 25 °C) |
| Çalışma sıcaklığı |
-40 ila +75°C (-40 ila +167°F), nem %5 - 95 bağıl nem, yoğuşmasız
Çıkış gücü, doğrusal olarak 3000 W @ 50°C'den (122°F) 980 W @ 75°C'ye (167°F) düşer
|
| Depolama sıcaklığı |
-40 ila +85°C (-40 ila +185°F), nem %0 - 99 bağıl nem, yoğuşmasız |
| Boyutlar[GxYxD] / Ağırlık |
109 x 41,5 x 327 mm (4,25 x 1,69 x 13") / < 1,95 kg (4,3 lb) |
| TASARIM STANDARTLARI |
| Elektrik güvenliği |
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013, UL 60950-1:2014, CSA C22.2 No. 60950-1-07 |
| EMC |
EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2010, -6-4:2007 + A1:2010,
IEC61000-6-5: 2015, EN 300 386:v1.6.1, FCC CFR 47 Bölüm 15:2013
|
|
Çevre
|
Şuna göre test edildi: ETSI EN 300 019: 2-1 (Sınıf 1.2) & 2-2 (Sınıf 2.3)
IEC 62040-5-3:2016 madde 4.2 uyarınca normal çalışma koşulları.IEC 62040-5-3:2016 madde 4.3 uyarınca diğer çalışma koşulları bildirilmelidir
2011/65/EU (RoHS) & 2012/19/EU (WEEE)
|
|
1) Pn 241119.825IA aracılığıyla aşamalı olarak revizyon 7'den gelen DC giriş desteği.İstek üzerine daha düşük DC gerilimleri için destek
2) 16 2/3 Hz frekans aralığı yalnızca 230 V için desteklenirAC+/-%15.Kullanılabilir maksimum güç 1000 W'a düşürüldü
3) 156 hücre için minimum test voltajı 1,923 V/hücredir.168 hücre için maksimum yükseltme voltajı 2,38 V/hücredir
4) aşırı yüklendiyse veya yük hatası 10 saniye sonra giderilmediyse (Vout < 200 V olarak tanımlanır)DC) kalıcı olarak kapanacaktır (sıfırlamak için gücü kapatıp açın)
5) revizyon 9'dan, pn 241119.825IA aracılığıyla aşamalı olarak eklendi
|
