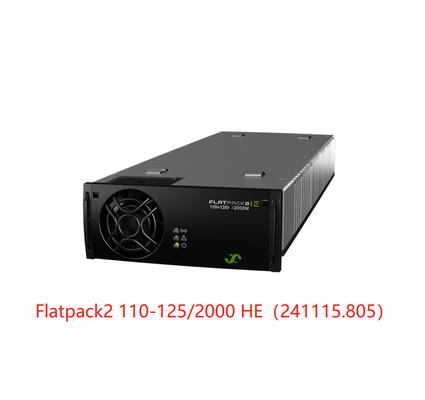

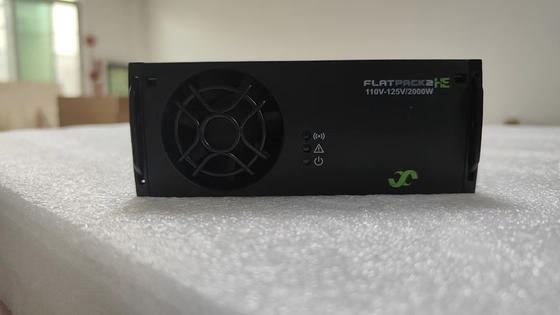

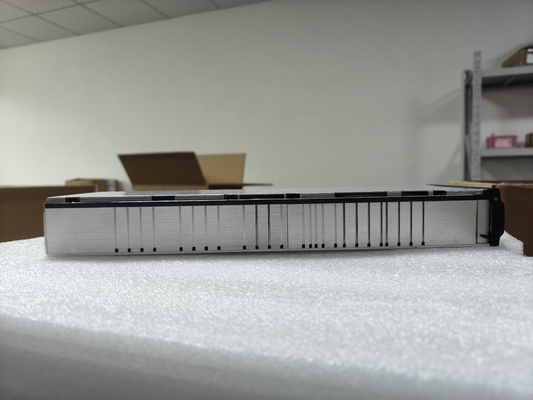

Eltek Doğrultucu Modülü FLATPACK2 110 / 2000 HE WOR Yüksek Verimlilik Modülü (Parça No. 241115.805)
Flatpack2 110V 2000W HE Doğrultucu / Dönüştürücü
Flatpack2 110-120V/20A HE
Flatpack2 ailesi, piyasaya sürülmesinden bu yana geniş bir güç derecesi ve voltaj yelpazesine genişledi.
Flatpack2 110-120V/20A HE
Endüstriyel uygulamalar için güvenilir, yüksek verimli doğrultucu
Temel özellikler
- Kanıtlanmış güvenilirlik
- Yüksek güç yoğunluğu
- Uygulama esnekliği - 2KW'dan çoklu kabin kurulumlarına
- DC girişi kabul eder (DC/DC dönüştürücü)
- Küresel uyumluluk (CE, UL)
- Deniz &
- Açık deniz sertifikaları
- Patentli teknoloji
- Dijital kontrolörler
Parametreler:
| Model |
110 / 2000 HE WOR |
110-120 / 20A HE |
| Parça numarası |
241115.805 |
241119.805 |
| GİRİŞ VERİLERİ |
| Gerilim aralığı (nominal) |
185 - 275 V AC/ DC |
176 - 277 V AC 1) |
| Gerilim aralığı |
85 - 300 V AC/ DC |
85 - 305 V A 1)
C
|
| Frekans |
0 - 66 Hz |
45 - 66 Hz |
| Maksimum akım |
11.9 A RMS |
18.64 ARMS |
| Güç Faktörü |
0.99 (@ %50-100 yük) |
0.99 (@ %50-100 yük) |
| THD (@ 230 VAC) |
< %5 (@ tam yük) |
< %4 (@ tam yük) |
| Koruma |
Geçici koruma için varistör, her iki hatta sigorta, 300/305 V üzerinde kapatma |
| ÇIKIŞ VERİLERİ |
| Varsayılan gerilim |
122.5 VDC |
| Gerilim aralığı |
89.22) - 171.6 VDC |
90.02) - 151.25 VD 1)
C
|
| # Desteklenen Pb hücresi (1.8 - 2.4 V DC/ hücre) |
54 - 71 |
54 -60 |
| # Desteklenen NiCad hücresi (1.05 - 1.65 V DC/ hücre) |
85 - 104 |
86 - 91 |
| Maksimum güç, nominal giriş |
2000 W |
3025 W1) |
| Maksimum güç, 85V giriş |
850 W |
1280 W |
| Maksimum akım |
16.7 A |
20 A |
| Bekleme süresi, varsayılan gerilim ve 1500 W yük |
20 ms, VOUT > 99.7 VDC |
10 ms, VOUT > 99.7 VDC |
| Akım paylaşımı |
Maksimum akımın %±5'i, %10 ila %100 yük arasında |
| Statik gerilim regülasyonu |
Nominal giriş ve %10 ila %100 yük arasında %±0.5 |
| Dinamik gerilim regülasyonu |
%10-80 veya %80-10 yük değişimi için %±5.0, regülasyon süresi< 50ms |
| Dalgalanma ve gürültü, 30 MHz bant genişliği |
< 500 mV PP |
| Koruma |
Aşırı gerilim kapatması, kısa devre koruması, yüksek sıcaklık, sıcak takılabilir ani akım sınırlaması, VEYA halka diyotu |
| DİĞER ÖZELLİKLER |
| Verimlilik |
> %94 |
> %94 |
| İzolasyon |
3.0 kVAC – giriş ve çıkış, 1.5 kV AC – giriş toprağı, 1.5 kV DC – çıkış toprağı 3 kVAC CAN – giriş, 3kVAC CAN – çıkış |
| Alarmlar (Kırmızı LED) |
Düşük şebeke kapatması, Yüksek ve düşük sıcaklık kapatması, Doğrultucu Arızası, Çıkışta aşırı gerilim kapatması, Fan arızası, Düşük gerilim alarmı, CAN veri yolu arızası |
| Uyarılar (Sarı LED) |
Güç azaltma modunda doğrultucu, Uzaktan pil akımı limiti etkinleştirildi, Giriş gerilimi aralık dışında, aşırı gerilimde yanıp sönüyor |
| Normal (Yeşil LED) |
Giriş ve çıkış tamam |
| MTBF (Telcordia SR-332 Sürüm I yöntem III (a)) |
>391 000s (@T AMBIENT= 25°C) |
>400 000s (@T AMBIENT= 25°C) |
| Çalışma sıcaklığı (%5 - %95 RH yoğuşmasız.) Çıkış gücü sıcaklığın üzerinde / aşağı doğru azaltılır |
-40 ila +75°C [ -40 ila +167°F]
+55°C / 1350W @ +75°C
|
-40 ila +75°C [ -40 ila +167°F]
+50°C / 1150 W @ +75°C
|
| Depolama sıcaklığı |
-40 ila +85°C (-40 ila +185°F), nem %0 - %99 RH yoğuşmasız |
| Boyutlar[GxYxD] / Ağırlık |
109 x 41.5 x 327mm (GxYxD) [4.25 x 1.69 x 13”] / 1.950 kg [4.3lbs] |
| TASARIM STANDARTLARI |
| Elektriksel güvenlik |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| EMC |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5
|
| Şebeke Harmonikleri |
EN 61000 -3-2 |
| Çevre |
ETSI EN 300 019: 2-1 (Sınıf 1.2), 2-2 (Sınıf 2.3) & 2-3 (Sınıf 3.2)
ETSI EN 300 132-2
2011/ 65/ EU (RoHS) & 2008/ 98/EC (WEEE)
|
|
Deniz uyumluluğu
(AC filtresi ile EMC sınıfı B)
|
DnV Gemilerin Sınıflandırılması Kuralları, Yüksek Hızlı ve Hafif Gemi ve DnV Açık Deniz Standartları |
-
|
|
1) Şartname HW sürüm 2 ve daha yenisi için geçerlidir. Eski revizyon için bkz. DS:24111x.805.DS3 ver1.
2) Çıkış gerilimi hafif yüklerde artacaktır (< 1.6A)
|
