Ürün Açıklaması:

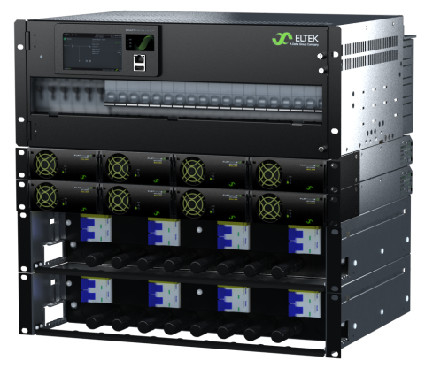

Eltek'in güneş otonom güç çekirdeği, tek bir SmartPack2 denetleyicisi ile tam ve esnek çözümlere tamamen entegre edilmiş FlatPack2 ürün ailesine dayanmaktadır.
Güç çekirdeği, Pil Dağıtım, DC yük dağılımı, PV bağlantı panelli güneş şarj cihazlarına entegre. Güç çekirdeği esnektir ve değişen talepleri karşılamak için kolayca yükseltilebilir.
Güneş otonom bölgesi PV panellerinden güçlendirilmiştir ve bisiklet pillerinin bir kombinasyonu ile tüm gün boyunca gerekli tüm gücü sağlar.
Özellikler:
1. Tam Sistem
2. SmartPack2 Touch Denetleyicisi
3. Ethernet bağlantı noktası üzerinden gelişmiş kontrol ve izleme
4. MPPT ile FP2 güneş enerjisi
5. MAX PV kapasitesi 24kW
6. DC SPD ile PV Bağlantı Paneli (Seçenek)
7. Sıcak takılabilir modüller
8. 19 ”/4U Dağıtım Şasisi
9. 8x'e kadar pil kırıcı pozisyonu
10. LVBD
11. 18X'e kadar yük kesici pozisyonu
12. LVLD1
13. LVLD2 (isteğe bağlı)
14. Global Onaylar
Teknik Parametreler:
| |
|
|
|
|
|
| |
Model |
300A Dağıtım |
|
500A Dağıtım |
| |
Parça Numarası (Yapılandırılmış Güç Sistemleri) |
CTOA0407s.4xxx |
|
CTOA0810.4xxx |
|
| |
Güç modülleri |
|
| |
Flatpack2 Güneş Şarj Cihazı1) |
Flatpack2 48/3200 He Solar |
|
|
|
|
| |
Giriş Verileri (Güneş Şarj Cihazı) |
| |
Voltaj (Aralık) |
85-420 VDC (İşletim Aralığı) 100-380 VDC (MPPT aralığı) |
|
|
|
|
| |
Voltaj (başlangıç) |
150 VDC |
|
|
|
|
|
| |
Maksimum akım |
20 ADC |
|
|
|
|
|
| |
PV bağlantı paneli |
|
| |
PV dizileri için servis anahtarları |
4 adet 2 kutuplu |
|
|
8 adet 2 kutuplu |
|
| |
DC SPD Tip 2 (seçenek) |
4 adet kadar |
|
|
En fazla 8 adet |
|
| |
Çıktı verileri |
|
| |
Gerilim |
-48 VDC |
|
|
-48 VDC |
|
| |
Akım (maksimum) |
300 A |
|
|
500 A |
|
| |
Pil Dağıtım |
|
| |
Kesici pozisyonlarının sayısı |
6x (tek kutuplu) |
|
8x (tek kutuplu) |
|
| |
LVBD |
300 A |
|
|
500 A |
|
| |
Pil kırıcı tipi |
Eklenti Türü (D-Frame) |
|
|
|
|
| |
Yük dağılımı |
|
| |
Yük pozisyonu sayısı |
18x 18 mm'ye kadar |
|
16x 18 mm'ye kadar |
|
| |
Lvld 1 |
300 A
(maksimum 12x 18 mm veya 4x 27 mm + 6x 18mm)
|
300 A
(maks 10x 18 mm veya 4x 27 mm + 4x 18mm)
|
| |
LVLD 2 (seçenek) |
150 A
(maks. 6x 18 mm veya 4x 27 mm)
|
|
150 A
(maks. 6x 18 mm veya 4x 27 mm)
|
| |
Yük kesici tipi |
18 mm ve 27 mm genişliğinde din rayı monte edilmiş |
|
|
|
| |
Kontrol ve İzleme |
| |
Kontrol ve İzleme Birimi2) |
SmartPack2 Touch + SmartPack2 Temel + G/Ç Monitör Type2 |
|
| |
Montaj Konumu |
Kapı paneli monte edilmiş |
|
|
|
|
| |
Yerel operasyon |
Touch-Pad ve Grafik Renkli Ekranla Menü Kılavuzlu Çalışma |
|
| |
Uzaktan çalışma |
Web tarayıcısı aracılığıyla uzak/yerel izleme ve kontrol için Ethernet |
|
| |
Diğer özellikler |
|
| |
Çalışma sıcaklığı |
-40 ila +70 ° C [-40 ila +158 ° F]3) |
|
|
|
| |
Saklama sıcaklığı |
-40 ila +85 ° C [-40 ila +185 ° F] |
|
|
|
|
| |
Boyutlar (W x D x H)5) |
482 x 384 x 311 (7U) mm
[19 x 15.1 x 12.3 inç]
|
|
482 x 384 x 445 (10U) mm
[19 x 15.1 x 17.5 inç]
|
| |
Ağırlık (modüller hariç) |
Yaklaşık 12 kg [26 lbs] |
|
Yaklaşık 19 kg [42 lbs] |
| |
Tasarım Standartları |
|
| |
Elektrik güvenliği |
EN 60950-1: 2006/A2: 2013, EN 62368-1: 2020/A11: 2020 |
|
| |
EMC |
ETSI EN 300 386 V1.3.2, EN 61000-6-1: 2019, EN 61000-6-2: 2019 EN 61000-6-3: 2007/A1: 2011/AC: 2012, EN 61000-6-4: 2019 |
- |
| |
Çevre |
ETSI EN 300 019-2-1 V2.3.1: 2017, ETSI EN 300 019-2-2 V2.4.1: 2017,
ETSI EN 300 019-2-3 V2.4.1: 2015, ETSI EN 300 132-2 V2.6.1: 2019
IEC 62040-5-3: 2016 Maddesi 4.2'ye göre normal çalışma koşulları. IEC 62040-5-3: 2016 Maddesi 4.3'e göre diğer çalışma koşulları, tavsiye edilmelidir.
|
| |
1) Ayrıntılar için Flatpack2 Solar Charger veri sayfasına bakın
2) Ayrıntılar için SmartPack2 Touch Denetleyici Veri Sayfasına bakın
|
3) DE-dereceli performansla +45 ila +70 ° C [+113 ila +158 ° F]
4) Önerilen minimum dolap derinliği 400 mm'dir [15,7 inç]
|

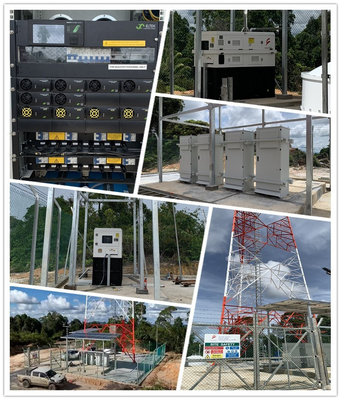

Başvuru:
· Radyo tabanı istasyonları/ hücre yerleri
· LTE / 4G / WIMAX
· Dağıtılmış anten sistemleri
· Mikrodalga
· Geniş Bant
