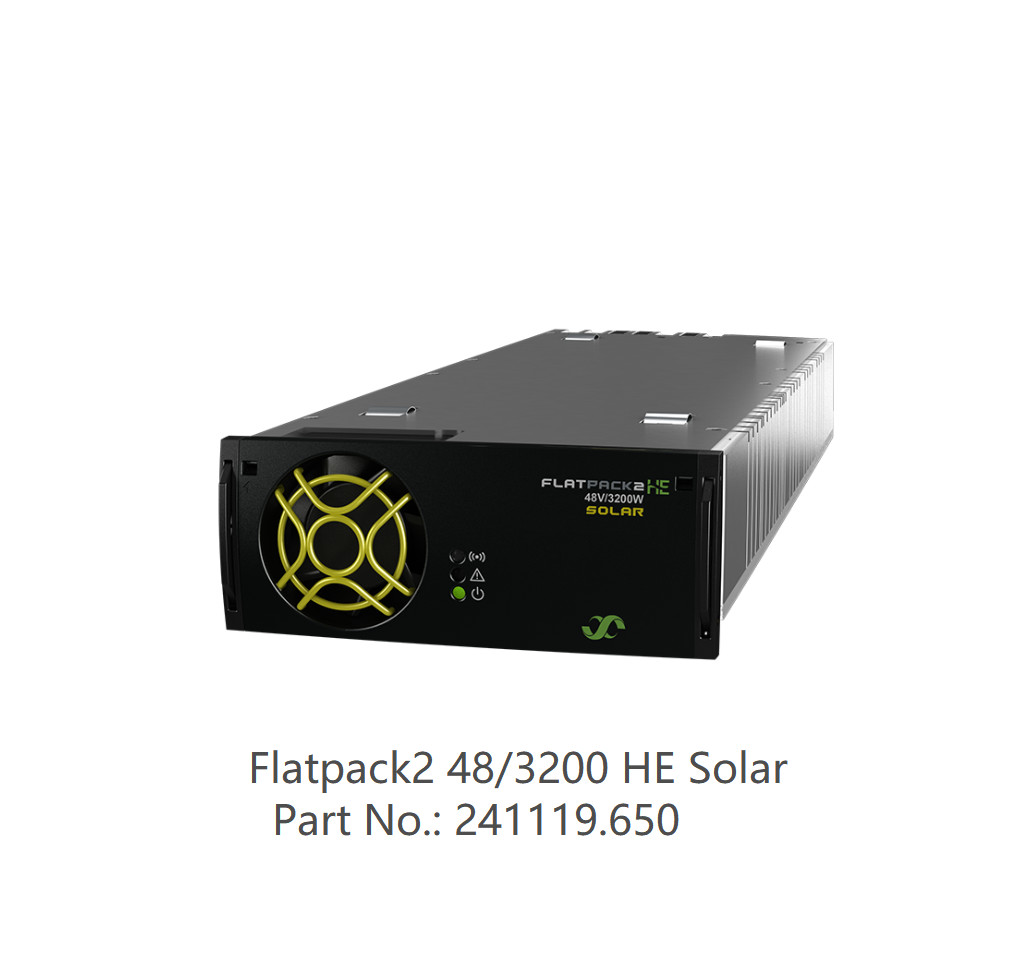

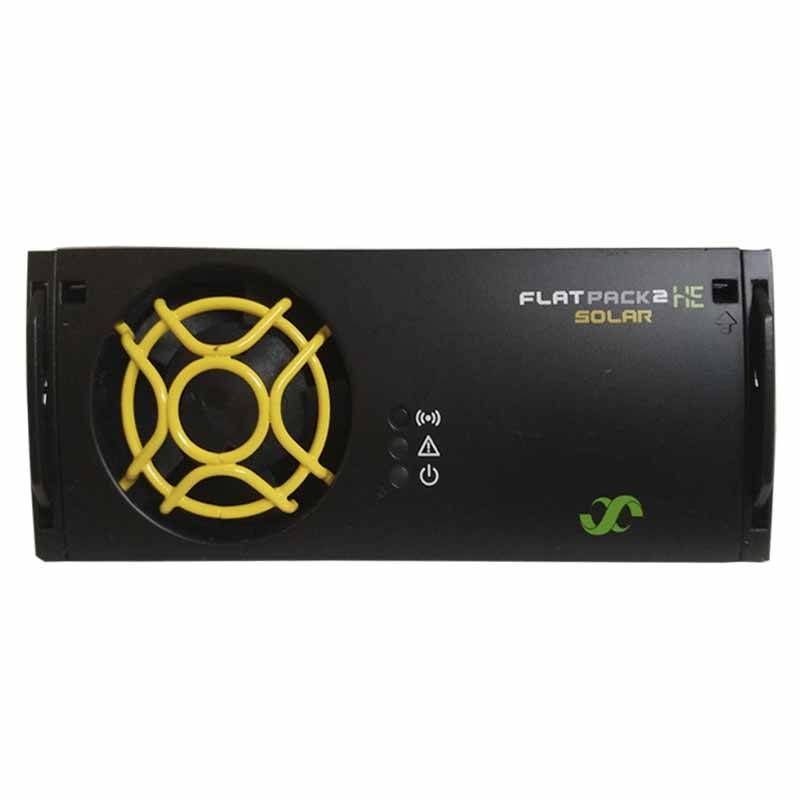

Eltek Solar Şarj Cihazı Flatpack2 48/3200 HE Solar Flatpack2 HE solar 3200W Flatpack2 48V solar şarj cihazı (241119.650)
Eltek Solar Şarj Genişletme Kiti 2U/3U rafı Flatpack2 48/3200HE Flatpack2 48/1500HE (CTZ00000.1358)

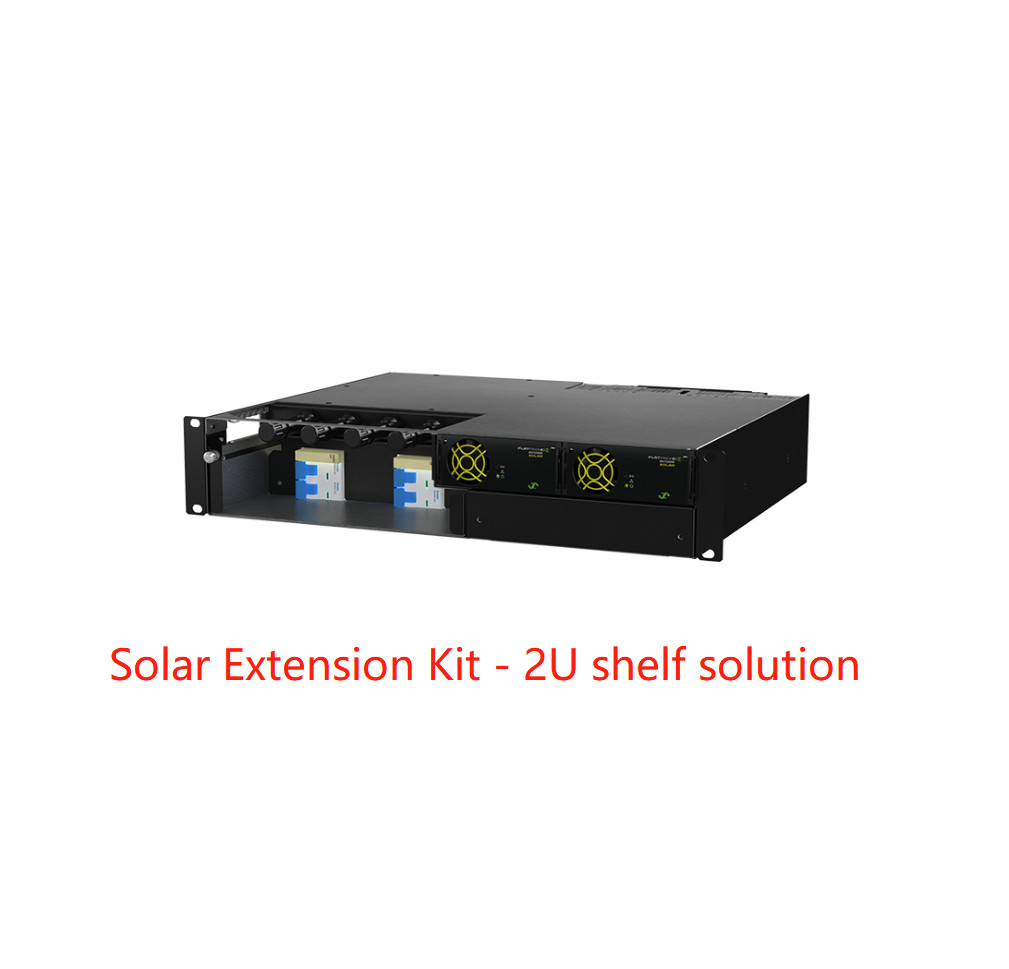

Solar Genişletme Kiti - 2U/3 Uraf çözümü
PV panellerden gelen kablolar, servis anahtarları ve isteğe bağlı SPD'ler için MC4 konektörleri ile özel olarak tasarlanmıştır. Ön ve arka MC4 bağlantı mekanizması, hem dış mekan hem de iç mekan muhafazalarına kolay yerinde kurulum sağlar.
Temel özellikler
- MPPT'li Flatpack2 HE solar
- Çalışır durumda takılabilir modüller
- Toprak arızası tespiti
- Maksimum PV kapasitesi 6,4kW
- PV bağlantı paneli
- MC4 konektörleri
- Servis anahtarları
- DC SPD Tipi 1+2 (opsiyon)
Parametreler:
|
|
|
|
|
|
|
|
MODEL |
2U SOLAR EXT. KİTİ |
3U SOLAR EXT. KİTİ |
|
Parça numarası |
CTZ00000.1358 |
CTZ00000.1255 |
|
|
GÜÇ MODÜLLERİ |
|
|
Flatpack2 Solar Şarj Cihazı 1) |
Flatpack2 48/3200 HE Solar |
|
|
|
|
Tepe verimliliği |
%97 |
|
|
|
|
Maks. modül sayısı |
2 adede kadar |
4 adede kadar |
|
|
GİRİŞ VERİSİ (SOLAR ŞARJ CİHAZI) |
|
Gerilim (çalışma aralığı) |
85-420 VDC |
|
|
|
|
Gerilim (MPPT aralığı) 2) |
100-380 VDC |
|
|
|
|
Gerilim (başlangıç) |
150 VDC |
|
|
|
|
Maksimum akım |
20.3 ADC |
|
|
|
|
Aşırı gerilim kapatma, kısa devre koruması, yüksek sıcaklık, çalışır durumda takılabilir ani akım sınırlaması |
Sigorta, geçici koruma için varistör, ters polarite, VIN çok düşük olduğunda kapanma, başlangıç sırasında toprak arızası kontrolü |
|
PV BAĞLANTI PANELİ |
|
|
PV dizileri için servis anahtarları |
2 adet 2 kutuplu |
4 adet 2 kutuplu |
|
|
MC4 konektörleri |
4 adet (PV dizisi başına 2 adet) 8 adet (PV dizisi başına 2 adet) |
DC SPD (opsiyon) |
|
2 adede kadar (Tip 1+2) |
4 adede kadar (Tip 2) |
ÇIKIŞ VERİSİ |
|
|
Gerilim (varsayılan) |
|
|
53.5 VDC |
Gerilim (ayarlanabilir aralık) |
|
|
|
|
42 3) - 57.6 VDC |
Maks. güç, VIN ≥ 170 VDC |
|
|
|
|
6400 W |
12800 W |
Maks. akım, @VOUT = 48 VDC |
|
|
133 A |
266 A |
Koruma |
|
|
Aşırı gerilim kapatma, kısa devre koruması, yüksek sıcaklık, çalışır durumda takılabilir ani akım sınırlaması |
DİĞER ÖZELLİKLER |
|
|
Alarmlar (Kırmızı LED) |
|
|
Yüksek ve düşük sıcaklık kapatma, Konvertör Arızası, Çıkışta aşırı gerilim kapatma, Fan arızası, Düşük gerilim alarmı, CAN bus arızası |
Uyarılar (Sarı LED) |
|
Düşük giriş gerilimi, Güç azaltma modunda konvertör, Uzaktan akım limiti etkinleştirildi, Giriş gerilimi aralık dışında, aşırı gerilimde yanıp sönme |
Normal (Yeşil LED) |
|
Giriş ve çıkış tamam |
Çalışma sıcaklığı |
|
|
|
|
-40 ila +75 °C [-40 ila +167 °F] 3) |
Saklama sıcaklığı |
|
|
|
-40 ila +85 °C [-40 ila +185 °F |
Boyutlar (G x D x Y) 5) |
|
|
|
|
482 x 384 x 89 (2U) mm |
[19 x 15.1 x 3.5 inç]
482 x 384 x 133 (3U) mm
|
[19 x 15.1 x 5.3 inç]
Ağırlık (modüller hariç)
|
|
Yaklaşık 7 kg [15 lbs] |
Yaklaşık 10 kg [22 lbs] |
TASARIM STANDARTLARI |
|
Elektriksel güvenlik |
|
|
EN 60950-1:2006/A2:2013, EN 62368-1:2020/A11:2020, EN 62109-1:2010/-2:2011 |
EMC |
|
ETSI EN 300 386 v1.3.2 |
EN 61000-6-1:2019, EN 61000-6-2:2019,
EN 61000-6-3:2007/A1:2011/AC:2012, EN 61000-6-4:2019
Çevre
|
|
|
ETSI EN 300 019-2-1 v2.3.1:2017 (Sınıf 1.2) |
ETSI EN 300 019-2-2 v2.4.1:2017 (Sınıf 2.3)
ETSI EN 300 019-2-3 v2.4.1:2015 (Sınıf 3.2)
ETSI EN 300 132-2 v2.6.1:2019
IEC 62040-5-3:2016 madde 4.2'ye göre normal çalışma koşulları. IEC 62040-5-3:2016 madde 4.3'e göre diğer çalışma koşulları bildirilmelidir
1) Ayrıntılar için Flatpack2 Solar şarj cihazı veri sayfasına bakın
|
|
2) Nominal çıkış gerilimlerinde. MPPT 100V'a kadar çalışacaktır, ancak maksimum giriş akımı sınırlaması maksimum çıkış gücünü düşürecektir
3) Bekleme / test çalışması (VOUT
250 VDC için sınırlıdır4) +45 ila +75 °C [+113 ila +167 °F] düşürülmüş performansla
5) Önerilen minimum kabin derinliği 400 mm [15.7 inç]
