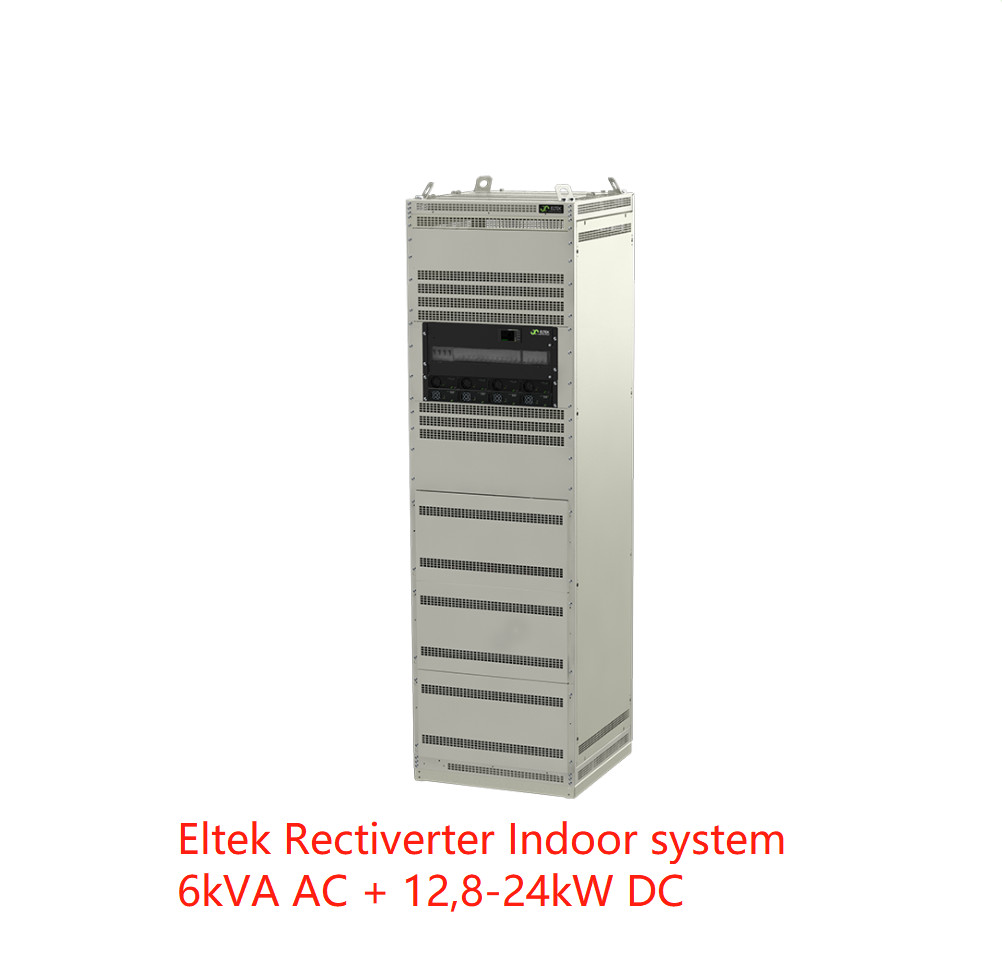

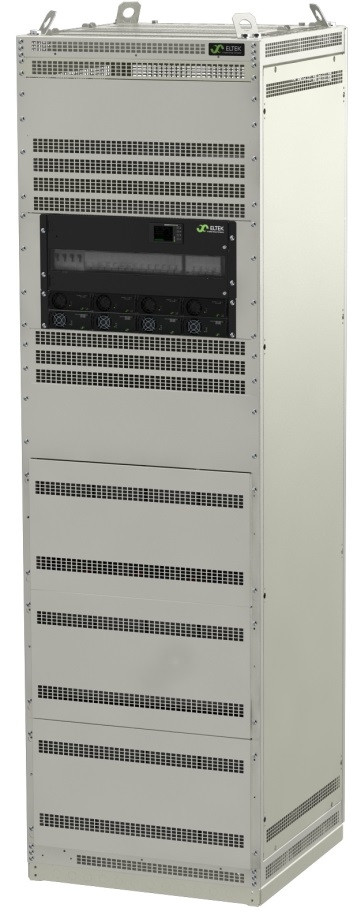

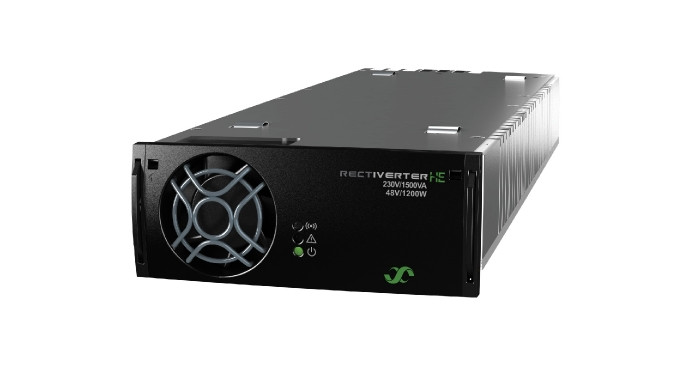

| Dönüştürücü İç mekan sistemi |
| Modeller / sipariş bilgileri 6kVA+12,8 kW DC |
6kVA+16,8 kW DC |
6kVA+ 16,0 kW DC |
6kVA+24,0 kW DC |
| Bölüm numarası CTEJ0843.4000 |
CTEJ0843.4001 |
CTE20843R1.4000 |
CTE30843R1.4000 |
| AC çıkış verileri |
| Voltaj (varsayılan) / ( ayarlanabilir aralık) |
230 VAC/ 200 - 240 VAC |
| Frekans (varsayılan inverter modu) |
50 Hz (uygulanabilir) |
| Frekans (ayarlanabilir inverter modu) |
50Hz, 60Hz veya son senkronize edilen 50/60Hz (adaptif) |
| Maksimum güç (sürekli / aşırı yüklenme (<15s) |
4800 W (6000 VA) / 8000 VA |
|
En yüksek akım (sürekli / aşırı yük)
(< 15s)
|
26ARMS/ 34,8ARMS |
| Mevcut (maksimum) Hızlı yolculuk (20ms) |
120A (6 x nominal) |
| Bekle (Voltaj düşüşleri) (bataryaya geçmeden önce) |
> 5 ms @ 4800W yük |
| THD |
< 1,5 % direnci yükünde |
| Çıktı özellikleri |
L ve N'de sigorta, sıcak takılabilir |
| DC Çıkış Verileri |
| Voltaj (varsayılan) / ( ayarlanabilir aralık) |
53.5 VDC/ 43 - 58 VDC |
| Güç (en fazla @ nominal giriş) 12,8 kW1) |
16,8 kW1) |
16,0 kW1) |
24,0 kW1) |
| Akım (en fazla @V)Dışarı≤ 48 VDC267 A1) |
350 A1) |
333 A1) |
500 A1) |
| Bekleme süresi, maksimum çıkış gücü |
> 10 ms; VDışarı> 41 VDC |
| Çıktı özellikleri |
Kısa devreye dayanıklı, aşırı voltaj kapalı |
| Girdi verileri |
| AC Ana Giriş Voltajı (3 fazlı Y) |
400 VAC |
| Aşırı koruma |
OVP Sınıfı 2 |
| AC Akım/Faza ((Nominal çıkış voltajında) (tipine bağlı olarak) 28-58 ARMS 3) |
| Frekans (öntanımlı: senkronizasyon aralığı) |
47-53 Hz |
| Frekans (Ayarlanabilir: Senkronizasyon aralığı) |
47-53 Hz, 57-63 Hz veya her ikisi de (adaptif) |
| Güç faktörü / THD |
> 0,99% veya daha fazla yük altında / < 3,5% |
|
DC nominal gerilim / genişletilmiş aralık (hayır)
Aşırı yüklenme2)
|
45 - 58 VDC/ 40 - 45 VDC |
| DC akım (maksimum) |
Aşırı yükleme sırasında 128 A / 180 A (15s) |
|
Girdi özellikleri
|
L ve N'deki sigorta, Sıcak takılabilir, Varistor, Sıcak takılabilir AC girişleri L için 10 mm2'lik tek bir vida terminalleri1L.2,L3,N & PE
Pil kesici (plug-in tipi), varsayılan LVBD
|
| Yük dağılımı 6kVA+12,8kW DC |
6kVA+16,8kW DC |
6kVA+16,0 kW DC |
6kVA+24,0 kW DC |
| LVLD |
300 A |
| 1 kutuplu AC dağıtım (MCB'deki L bağlantısı) |
2*2A, 4*6A, 4*10A C |
2*6A, 2*10A C |
| -48 VDCDağıtım (önceli yük) 4*10A,4*16A,4*32A,4*63A |
4*10A,2*16A,4*32A,4*63A |
4*10A,4*16A,4*32A,4*63A |
4*10A,4*16A,6*32A,6*63A |
| -48 VDCDağıtım (bir öncelik yükü yok) |
2*10A, 2*16A, 2*32A, 2*63A |
2*10A,2*16A,3*32A,3*63A |
| Pil kesici |
3*100 A, D (plug-in) |
3*200 A, D (plug-in) |
| Diğer özellikler |
| Kontrol ve izleme (Smartpack2 veri sayfasına bakın) |
Smartpack S panel montajı |
Akıllı paket 2 |
| Verimlilik > 96% (ana mod (AC/AC ve AC/DC)), > 94% (invertör mod (DC/AC)) |
| Çalışma sıcaklığı -40 ila +55°C (-40 ila +131°F), nem 5 - 95% RH kondansif olmayan |
| Depolama sıcaklığı -40 ila +85°C (-40 ila +185°F), nem 0 - 99% RH yoğunlaşmaz |
| Boyutlar [WxDxH] / Ağırlık 600 x 600 x 2000 mm (23,7 x 23,7 x 78,8 ′′) / 150 kg (551 lbs) |
| Koruma sınıfı IP 20 |
| Tasarım standartları |
| Elektriksel güvenlik EN 60950-1, EN 62040-1 UPS güvenliği |
|
EMC ETSI EN 300 386 V.1.6.1, FCC CFR 47 Bölüm 15
EN 61000-6-1 /-2/-3/-4
|
| Çevre ETSI EN 300 019: 2-1 (sınıf 1.2), 2-2 (sınıf 2.3) & 2-3 (sınıf 3.2) RoHS (2011/65/AB) ve WEEE (2002/96/EC) uyumlu |
|
1) AC yükü önceliklidir.kullanılabilirDC çıkış gücü ve akım bağımlıdır
anlık AC yükü ve AC giriş voltajı; yani maksimum 10,9 kW/18,9 kW tam AC gücü ve 230V için nominal girişAC.
2) 40 - 45 VDC: düşük performans - AC çıkışında güç artışı ve artan voltaj THD yok
|
3) Eğer DC voltajı 43V'nin altına çekilirse giriş akımı bu seviyenin üzerinde artabilir. |
