| Modeller / sipariş bilgileri 6kVA+12,8 kW DC |
6kVA+16,8kW DC |
6kVA+ 16,0 kW DC |
6kVA+21,0kW DC |
| Parça numarası CTEJ0834.4000 |
CTEJ0834.4001 |
CTE20834R1.4000 |
CTE30834R1.4000 |
| AC ÇIKIŞ VERİLERİ |
| Gerilim (varsayılan) / (ayarlanabilir aralık) 230 VAC / 200 - 240 VAC |
| Frekans (varsayılan invertör modu) 50 Hz (uyarlanabilir) |
| Frekans (ayarlanabilir invertör modu) 50Hz, 60Hz veya son senkronize 50/60Hz (uyarlanabilir) |
| Güç maksimum (sürekli / aşırı yük (<15s) ) 4800 W (6000 VA) / 8000 VA |
| Akım maksimum (sürekli / aşırı yük (<15s) ) 26ARMS / 34,8ARMS |
| Akım (maksimum) Hızlı açma (20ms) 120A (6 x nominal) |
|
Bekleme süresi (Gerilim düşüşleri) ( > 5 ms @ 4800W yüküne geçmeden önce
akü)
|
| THD < %1,5 dirençli yükte |
| Çıkış özellikleri L ve N'de sigorta, Sıcak takılabilir |
| DC ÇIKIŞ VERİLERİ |
| Gerilim (varsayılan) / (ayarlanabilir aralık) 53,5 VDC / 43 - 58 VDC |
| Güç (maksimum @nominal giriş) 12,8 kW 1) |
16,8 kW 1) |
16,0 kW 1) |
21,0 kW 1) |
| Akım (maksimum @VOUT ≤ 48 VDC) 267 A 1) |
350 A 1) |
333 A 1) |
437 A 1) |
| Bekleme süresi, maksimum çıkış gücü >10ms; VOUT > 41 VDC |
| Çıkış özellikleri Kısa devre korumalı, Aşırı gerilim kapatma |
| GİRİŞ VERİLERİ |
| AC Şebeke Giriş Gerilimi (3 faz Y) 400 VAC |
| Dalgalanma Koruması OVP Sınıf 2 |
| AC Akım/Faz(nominal çıkış geriliminde) (türe bağlı olarak) 28-58 ARMS 3) |
| Frekans (varsayılan: senkronizasyon aralığı) 47-53 Hz |
| Frekans (ayarlanabilir: senkronizasyon aralığı) 47-53 Hz, 57-63 Hz veya her ikisi (uyarlanabilir) |
| Güç Faktörü / THD %50 yük veya daha fazlasında > 0,99 / < %3,5 |
|
DC Gerilim nominal / genişletilmiş aralık (yok 45 - 58 V / 40 - 45 V
aşırı yük)2) DC DC
|
| DC Akım (maksimum) 128 A / aşırı yük sırasında 180A (15s) |
|
L ve N'de sigorta, Sıcak takılabilir, Varistör, Sıcak takılabilir
Giriş özellikleri AC giriş bireysel vida terminalleri 10 mm2 L için1, L2, L3, N & PE Akü kesici (takılabilir tip), LVBD varsayılan
|
| YÜK DAĞITIMI 6kVA+12,8kW DC |
6kVA+16,8kW DC |
6kVA+16,0 kW DC |
6kVA+21,0 kW DC |
| LVLD 150 A |
- |
| 1 kutuplu AC dağıtım (MCB'de L bağlantısı) 2*6A, 2*10A C |
| -48 VDC dağıtımı (öncelikli yük) 2*10A,2*16A,2*32A,2*63A |
2*10A, 2*32A,2*63A |
2*10A,2*16A,2*32A,2*63A |
2*10A,2*16A,3*32A,3*63A |
| -48 VDC dağıtımı (öncelikli yük yok) 2*10A, 2*32A, 2*63A |
- |
| Akü kesici 2*100 A, D (takılabilir) |
2*200 A, D (takılabilir) |
2*200 A, D (takılabilir) |
2*250 A, D (takılabilir) |
| DİĞER ÖZELLİKLER |
| Kontrol ve izleme (bkz. Smartpack2 veri sayfası) Smartpack S panel montajı |
Smartpack 2 |
| Verimlilik >%96 (şebeke modu (AC/AC ve AC/DC)), >%94 (invertör modu (DC/AC)) |
| Çalışma sıcaklığı -40 ila +55°C (-40 ila +131°F), nem %5 - %95 RH yoğuşmasız |
| Depolama sıcaklığı -40 ila +85°C (-40 ila +185°F), nem %0 - %99 RH yoğuşmasız |

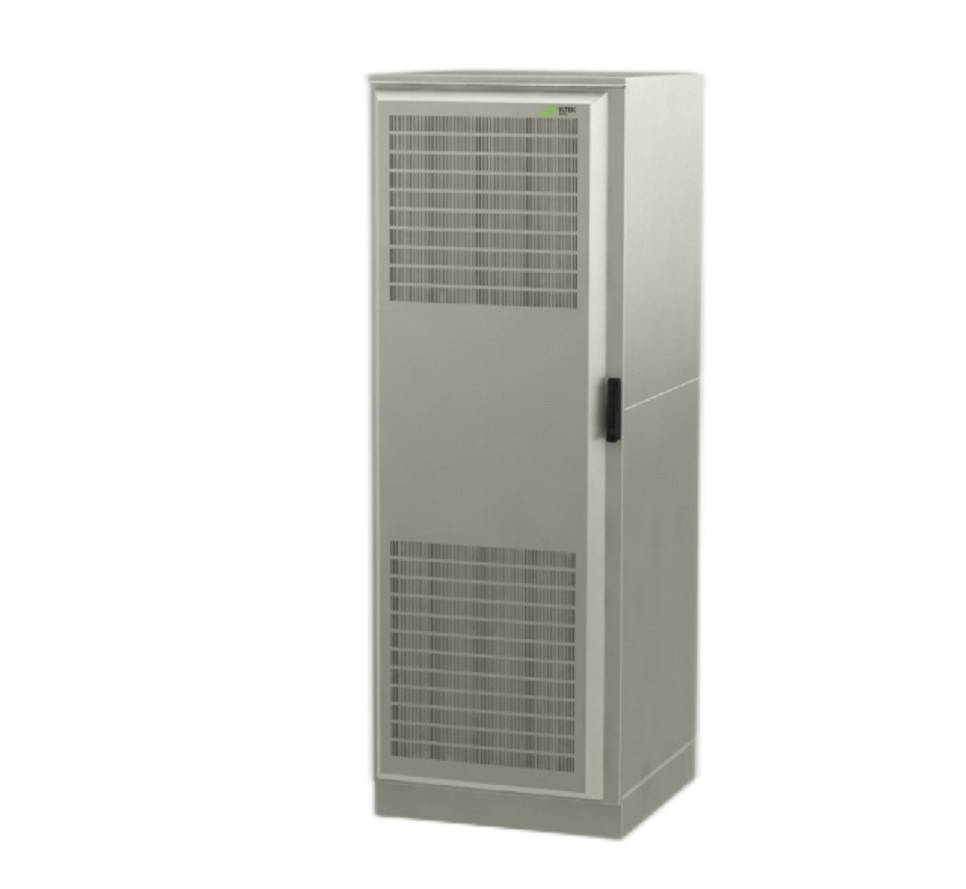

| Boyutlar[GxDxY] / Ağırlık 700 x 823x 1800mm (27,6 x 32,4 x 71”) / 250kg (551 lbs) |
| Koruma sınıfı IP 55 |
| Renk RAL 7035 |
| TASARIM STANDARTLARI |
| Elektriksel güvenlik EN 60950-1, EN 62040-1 UPS güvenliği |
|
EMC ETSI EN 300 386 V.1.6.1, FCC CFR 47 Bölüm 15
EN 61000-6-1 /-2/-3/-4
|
| Çevre ETSI EN 300 019: 2-1 (Sınıf 1.2), 2-2 (Sınıf 2.3) & 2-3 (Sınıf 3.2) RoHS (2011/65/EU) ve WEEE (2002/96/EC) uyumlu |
|
1) AC yük önceliğe sahiptir. Maksimum kullanılabilir DC çıkış gücü ve akımı 3'e bağlıdır) DC gerilimi 43V'un altına düşürülürse, giriş akımı bu seviyenin üzerine çıkabilir anlık AC yükü ve AC giriş gerilimi; yani maksimum 10,9 kW/18,9 kW tam AC gücünde ve
nominal giriş 230V içinAC.
2) 40 - 45 VDC: azaltılmış performans - güç artışı yok ve AC'de artan gerilim THD
çıkışı
|
