OEM 19 İnç Dış Mekan Güç Kabini Telekom Muhafazaları 15U 22U
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
Marka: Eltek
Ürün Adı: Telekom Dış Mekan Dolabı
Türü: Tip 2
Yükseklik: 15U / 22U
IP derecesi: IP55
Başvurular: Radyo Erişim Ağları (2G/3G/4G/LTE/Wimax)
Malzemeler: Galanize çelik
Renk: Açık gri veya isteğe bağlı
Kablo rakorları: alt kablolar veya isteğe bağlı
Paket: ahşap paket
Vurgulamak:

Telekom Muhafazaları 15U 22U

,

OEM 19 inç Dış Mekan Güç Kabini

,

Dış Mekan Güç Kabini 15U 22U

Temel bilgiler
Menşe yeri: CN
Marka adı: Eltek
Sertifika: CE
Model numarası: Tip 2
Ödeme & teslimat koşulları
Ambalaj bilgileri: ahşap kartonlar
Teslim süresi: 8-10 Hafta
Yetenek temini: 500 takım / ay
Ürün Açıklaması

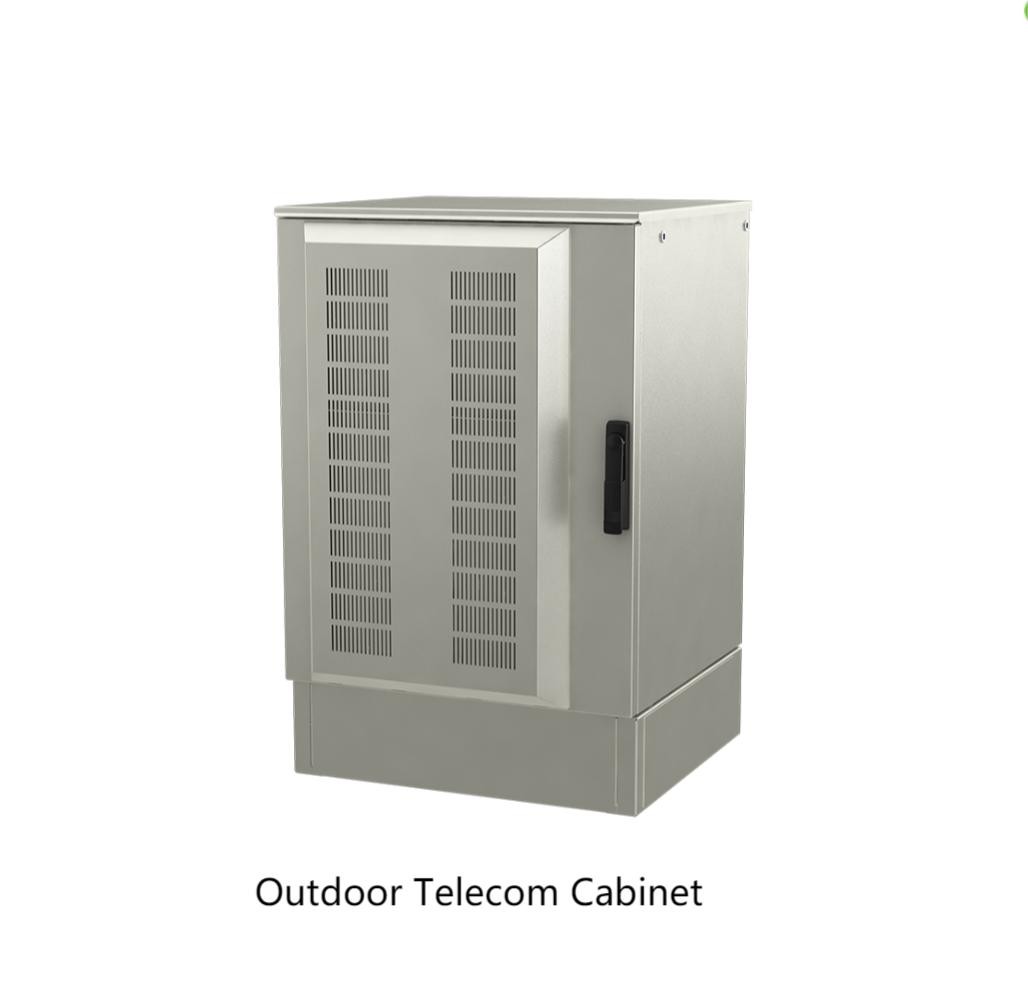

OEM 19 İnç Dış Mekan Güç Kabini Telekom Muhafazaları 15U 22U 0


Eltek Dış Mekan Kabini Tip 2 Telekomünikasyon Kabini: Dış Mekan DC Telekom Güç Sistemleri için Sağlam Bir Çözüm

Eltek'in Tip 2 dış mekan kabini, çok çeşitli uygulamalara hitap etmek üzere tasarlanmış çok yönlü ve uyarlanabilir bir platformdur. Güç sistemlerini, bataryaları ve telekom/endüstriyel ekipmanları sağlam ve dayanıklı bir muhafaza içinde sorunsuz bir şekilde entegre ederek, çeşitli dış mekan kurulum senaryoları için ideal bir seçimdir.

Temel Özellikler:

  • 19 inç Ekipman Alanı: Kabin, 19 inçlik rafa monte edilen ekipmanları barındırmak için geniş bir alan sağlayarak, çok çeşitli telekom ve endüstriyel cihazlarla uyumluluk sağlar.

  • İsteğe Bağlı Isı Yalıtımı: Gelişmiş çevresel koruma için, kabin isteğe bağlı ısı yalıtımı ile donatılabilir ve aşırı hava koşullarında bile optimum iç sıcaklıkların korunmasına yardımcı olur.

  • DC Güç ve Batarya Yedeklemesi: Özellikle DC telekom güç sistemleri için tasarlanan kabin, kesintiler veya dalgalanmalar sırasında kesintisiz güç kaynağı sağlamak için batarya yedeklemesi için hükümler içerir.

  • Alüminyum Yapı: Kabin, mükemmel dayanıklılık, korozyon direnci ve kolay kurulum ve taşıma için hafif özellikler sunan yüksek kaliteli alüminyumdan yapılmıştır.

  • Kapıya Monte Edilen Isı Yönetimi: Verimli ısı yönetimi, uygulamanın özel gereksinimlerine bağlı olarak fanlar, filtreler veya klima ünitelerini içerebilen kapıya monte edilmiş çözümlerle sağlanır.

Mevcut Seçenekler:

  • Soğutma Çözümleri: Çevresel ve operasyonel ihtiyaçlarınıza uygun olarak fanlar, filtreler veya klima üniteleri dahil olmak üzere bir dizi soğutma seçeneği arasından seçim yapın.

  • Montaj Seçenekleri: Kabin, kurulum ve dağıtımda esneklik sağlayarak zemine, duvara veya direğe monte edilebilir.

  • DIN Raylı AC Dağıtımı için 3U Bölüm: Ek kolaylık sağlamak için, kabin, AC güç sistemlerinin kolay entegrasyonunu kolaylaştıran, DIN raylı AC dağıtımı için özel olarak tasarlanmış bir 3U bölümü içerir.

Uygulamalar:

Eltek Dış Mekan Kabini Tip 2 Telekomünikasyon Kabini, aşağıdakiler dahil olmak üzere çeşitli uygulamalar için uygundur:

  • Radyo Erişim Ağları (2G/3G/4G/LTE/WiMAX): Baz istasyonları ve diğer radyo erişim ekipmanları için güvenilir güç ve koruma sağlar.

  • Optik Ağlar: Dış ortamlarda optik iletim sistemlerinin bütünlüğünü ve performansını sağlar.

  • Kablo TV: Uzak veya zorlu konumlarda kablo TV altyapısının kurulumunu destekler.

  • DSL: Geniş bant erişimi için dış mekan kabinlerinde DSL ekipmanlarının kurulumunu kolaylaştırır.

  • SCADA: Endüstriyel ve kamu hizmeti uygulamalarında Denetleyici Kontrol ve Veri Toplama sistemleri için sağlam bir muhafaza sunar.

  • Ray ve Metro: Güvenilir güç ve iletişim altyapısı için ray ve metro sistemlerinin katı gereksinimlerini karşılar.

  • Güç Dağıtımı: Dış mekan ayarlarında güç dağıtım ekipmanları için güvenli ve verimli bir muhafaza görevi görür.




Model 15U                                                          22U
FİZİKSEL ÖZELLİKLER


Dış Yükseklik 743mm (29,3”) 1047,5mm (41,2”)

Dış Genişlik 586mm (23,1”) 586mm (23,1”)

Dış Derinlik * 543mm (21,4”) 543mm (21,4”)

Net ağırlık* 20kg (44,libs) 24kg (52,9lbs)

Kullanılabilir Montaj Yüksekliği 12U (533mm / 21,0”) 19U (844mm / 33”)

* bilgiler ısı yönetimi seçeneği içermez
ISI YÖNETİMİ SEÇENEĞİ!


Fan ve Filtre Çözümü

- Soğutma kapasitesi (AT=10°C'de)

- Fan özellikleri

- Fan hızı kontrolü

- Filtre özellikleri

- Fiziksel bilgiler

700W

48Vdc / 76W / IP44

Sıcaklık kontrollü

Aşamalı boşaltma filtresi; 0,1m2. Filtre sınıfı F5 (EN 779)

Kabin derinliğine 53mm (2,1”) ekler, kabin ağırlığına 8,4kg (18.5lbs) ekler.



Klima ünitesi (AC ile çalışır)

- Soğutma kapasitesi (35C/35C'de)

- Isıtma kapasitesi

- Güç girişi

- Fiziksel bilgiler

50Hz'de 570W / 60Hz'de 645W

500W dahili

230Vac +/-10%, 50/60HZ

Kabin derinliğine 263mm (10,4”) ekler, kabin ağırlığına 28,4kg (62,6lbs) ekler.



Klima ünitesi (DC ile çalışır)

- Soğutma kapasitesi (35C/35C'de)

- Isıtma kapasitesi

- Güç girişi

- Fiziksel bilgiler

520W

500W dahili

48Vdc nominal (46Vdc - 56Vdc)

Kabin derinliğine 212mm (8,3”) ekler, kabin ağırlığına 23kg (50,7lbs) ekler.



Tüm Modeller
YAPI ÖZELLİKLERİ


Deri malzemesi

Çerçeve Malzemesi

Toz Boya

Yalıtım

1,5 mm (0,06") kalınlığında alüminyum (hafif, korozyona dayanıklı) Galvanizli Çelik

Dış Mekan Polyester açık gri RAL 7035 kaplama

Kapalı Hücre Yalıtımı (isteğe bağlı)



Ray montaj deseni Kafes somunları için delikli EIA Standardı


Yönlendirme 19” montaj

KAPI ÖZELLİKLERİ


Mandal İki noktalı mandal, isteğe bağlı euro kilit silindiri ile


Conta Dış mekan kullanımı için UL dereceli


Kapı Stoperi / Kapı Tutucu Bakım sırasında kapıyı tutmak için rüzgar mandalı (120°)

ÇEŞİTLİ ÖZELLİKLER VE SEÇENEKLER

Kablo Rakorları lx FL21 kesimi ile Alt Kablo Erişimi Farklı seçenekler mevcuttur

Batarya tepsileri

19” tepsi(ler)

Alan (G x D): 448,5mm x 398mm (17,6” x 15,6”) Maks. 150kg (330 lbs) ağırlık yükü

Her Tepsi 2,1kg (4,6lbs) ağırlığındadır

Topraklama Çubuğu 19" üzerinde 4xM6 ek parçasın raylar, sol/sağ


Isıtıcı İsteğe bağlı 500W Kit 1,3kg (2,9lbs) ağırlığındadır

Kaide

İsteğe bağlı 152mm (6”) yüksekliğinde kaide.

Ayak İzi (G x D): 579mm x 517mm (22,8” x 20,4”)

7,6kg (16,7lbs) ağırlığındadır

Montaj Braketleri

Paslanmaz Çelik duvar veya direk

Direk çapı 0 60-115mm

Maks. 200Kg (441 lbs) ağırlık yükü

11kg (24,2lbs) ağırlığındadır

Kaldırma Kulakları 4x M8 cıvata ile bağlanan 4 adet sökülebilir sac kulak


Ambalaj Bilgileri Ahşap bir palet üzerinde dik konumda yapılan sevkiyatlar 7kg(15,4lbs) ağırlığındadır
TASARIM STANDARTLARI


Elektrik IEC 60950, UL 60950*, CAN CSA-C22.2 No. 60950-1-03 (Takılı Ekipmana Bağlı Olarak)


EMC ETSI EN 300 386 V.l.3.1, EN 61000-6-3, EN 61000-6-2


Çevre ETS 300 019, Giriş Koruması: EN 60529 IP55




Doc234747.DS3-revl0 Özellikler haber vermeksizin değiştirilebilir
