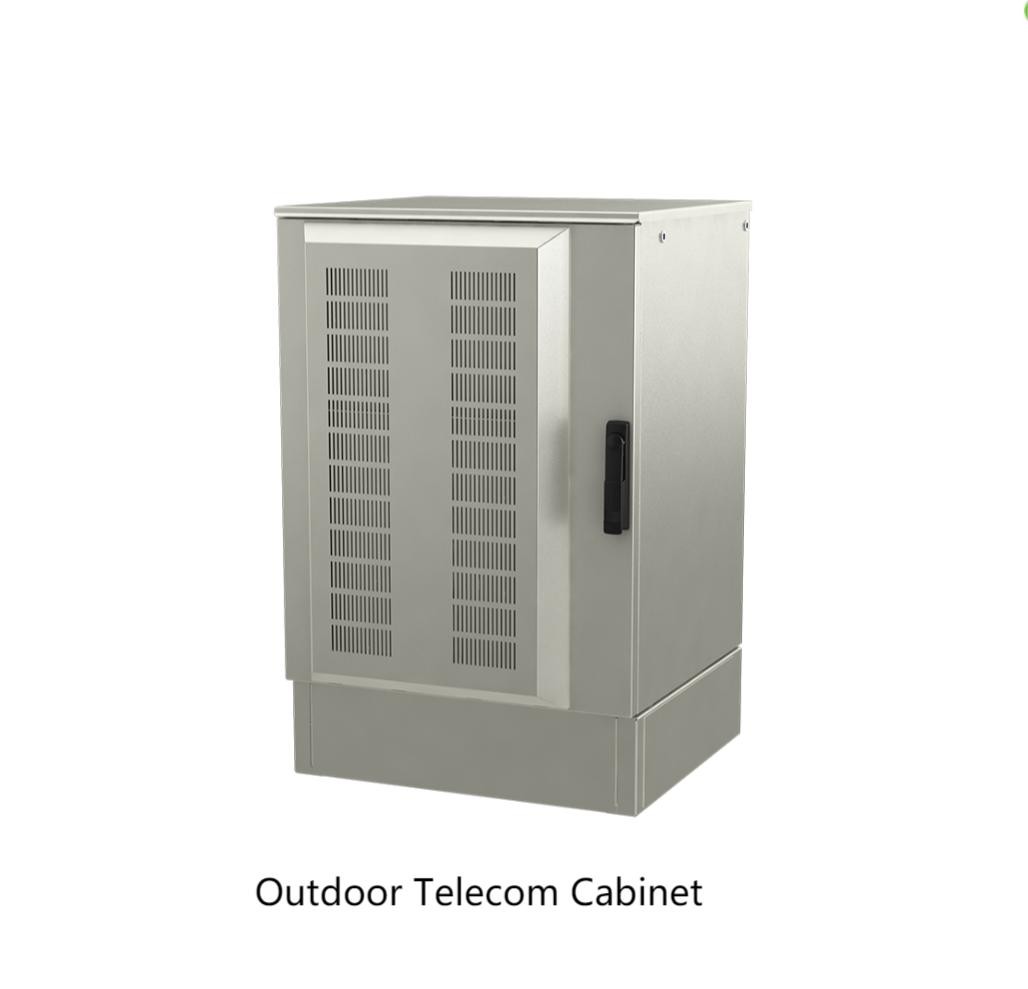

Model |
15U |
22U |
|
| Fiziksel özellikler |
|
|
|
Dış yüksekliği |
743 mm (29,3 ′′) 1047,5 mm (41,2 ′′) |
|
|
Dış Genişliği |
586 mm (23,1 ′′) 586 mm (23,1 ′′) |
|
|
Dış Derinlik * |
543 mm (21,4 ′′) 543 mm (21,4 ′′) |
|
|
Net ağırlık* |
20kg (44 kilo) 24kg (52,9 kilo) |
|
|
Kullanılabilir Montaj Yüksekliği |
12U (533mm / 21,0 ′′) 19U (844mm / 33 ′′) |
|
|
* info termal yönetim seçeneği içermez |
|
| Termal yönetim seçeneği! |
|
|
|
Fan ve Filtre Çözümü
- Soğutma kapasitesi (AT=10°C)
- Fan özellikleri
- Fan hız kontrolü
- Filtre özellikleri
- Fiziksel bilgiler
|
700W
48Vdc / 76W / IP44
Sıcaklık ayarlı
Devamlı atık filtre; 0,1m2Filtre sınıfı F5 (EN 779)
Kabinetin derinliğine 53 mm (2,1 ′′) ekler, kabine ağırlığına 8,4 kg (18,5 lbs) ekler.
|
|
|
Klima ünitesi (AC ile çalıştırılır)
- Soğutma kapasitesi (35C/35C)
- Isıtma kapasitesi
- Güç girişi
- Fiziksel bilgiler
|
50Hz'de 570W / 60Hz'de 645W
500W dahili
230Vac +/-10%, 50/60HZ
Kabine derinliğine 263 mm (10,4 ′′) ekler, kabine ağırlığına 28,4 kg (62,6 lbs) ekler.
|
|
|
Klima ünitesi (DC ile çalışan)
- Soğutma kapasitesi (35C/35C)
- Isıtma kapasitesi
- Güç girişi
- Fiziksel bilgiler
|
520W
500W dahili
48Vdc nominal (46Vdc - 56Vdc)
Dolabın derinliğine 212 mm (8,3 ′′) ekler, dolap ağırlığına 23 kg (50,7 lbs) ekler.
|
|
|
Tüm Modeller |
|
| İnşaat Özellikleri |
|
|
|
Deri malzemesi
Çerçeve malzemesi
Tozla kaplanmış boya
İzolasyon
|
1,5 mm (0,06") kalınlığında alüminyum ( hafif, korozyona dayanıklı) Galvanizli Çelik
Açık gri poliester RAL 7035 kaplama
Kapalı hücre yalıtımı (iletilmez)
|
|
|
Ray montajı Şablonu |
Kafesli fındıklar için delikli EIA standardı |
|
|
|
Yönlendirme |
19 ′′ montaj |
|
|
| Kapı özellikleri |
|
|
|
Kapaklar |
İki noktalı kilit, isteğe bağlı olarak euro kilitli silindir |
|
|
|
Paket |
UL dış mekan kullanımı için |
|
|
|
Kapı Dur / Kapı Kal |
Bakım sırasında kapıyı tutmak için rüzgar kilidi (120°) |
|
|
| Farklı özellikler ve seçenekler |
|
|
Kablo bezleri |
Alt kablo lx FL21 üzerinden erişim kesildi |
Farklı seçenekler |
|
|
Batarya tepsileri |
19 ′′ tepsiler
Uzay (W x D): 448,5 mm x 398 mm (17,6 ′′ x 15,6 ′′) Max. 150kg (330 lbs) ağırlık yükü
|
Her tepsinin ağırlığı 2,1 kg'dır. |
|
|
Yer barı |
19'da 4xM6 yerleştirmenraylar, sol/sağ |
|
|
|
Isıtma |
Seçenek olarak 500W |
Kit ağırlığı 1,3 kg (2,9 lbs) |
|
|
Plinth |
152 mm (6 ′′) yükseklikteki bir taban seçeneği.
Ayak izi (W x D): 579 mm x 517 mm (22,8 ′′ x 20,4 ′′)
|
Ağırlığı 7,6 kg (16,7 lbs) |
|
|
Montaj Koltukları |
Paslanmaz çelik duvar veya direk
Çubuk çapı 0 60-115 mm
En fazla 200 kg (441 lbs) ağırlık yükü
|
Ağırlığı 11 kg (24,2 lbs) |
|
|
Kulakları Yükseltmek |
4 kat M8 vida ile bağlı 4 ayrılabilir metal kulak |
|
|
|
Paket Bilgisi |
Ağaç bir palet üzerinde dikey pozisyonda yapılan sevkiyatlar |
Ağırlığı 7 kg. |
|
| Tasarım standartları |
|
|
|
Elektrikli |
IEC 60950, UL 60950*, CAN CSA-C22.2 No. 60950-1-03 (Kendisine bağlı olarak) |
|
|
|
EMC |
ETSI EN 300 386 V.l.3.1, EN 61000-6-3, EN 61000-6-2 |
|
|
|
Çevre |
ETS 300 019, Giriş Koruması: EN 60529 IP55 |
|
|
|
|
|
| Doküman 234747.DS3-revl0 |
Spesifikasyonlar uyarısız değişebilir. |
