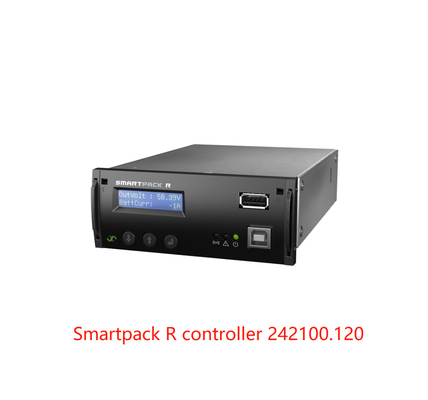

Telekom Güç Çekirdek Sistemi için Eltek Monitoring Smartpack R kontrolörü (Parça No. : 242100.120 )
Güç sisteminizi yüksek hızlı, yüksek kapasiteli ve yarına bağlı hale getirmek için Smartpack R kontrolör, Bu retrofit kontrolör size mevcut güç sistemini güncel gereksinimlere uygun hale getirecek, ömrünü uzatacak ve böylece hem kullanım ömrünü kısaltacaktır. maliyetler ve enerjide yeni yatırımlara duyulan ihtiyaç.
ANA ÖZELLİKLER
Eskiyle uyumlu form, uyum, işlev
Eltek Smartpack denetleyicisi
IPv4/v6, Duyarlı HTML5 web arayüzü,
SNMPv3, MODBUS TCP, RADIUS,
güvenlik penetrasyonu test edildi
Dahil olmak üzere tüm Eltek güç modülleri
Yönlendiriciler ve CAN Düğümleri gibi
Fleximonitor

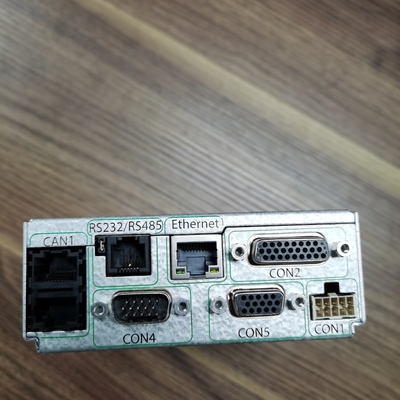

Seri Bağlantı Noktaları/USB: USB B tipi, USB A tipi
Dongle'lar, WiFi, 4G modemler için ana bilgisayar,
Bluetooth, Flash sürücüler vb.
RJ-11 w/RS-232/RS-485 w/ MODBUS RTU ile
SCADA ve MODBUS RTU için Slave
3. taraftan veri toplama için ana
jenerik yapılandırılabilir donanım
Smartmeters vb. için protokol ve sabit
Li-Ion piller vb. için protokoller.
UYGULAMALAR
TELEKOM - KABLOSUZ
· Radyo baz istasyonu / Hücre siteleri
· LTE / 4G / 5G
· MUY
· Mikrodalga
· Geniş bant
TELEKOM – SABİT
· Merkez ofis / KORDON
· Lif
· Yayın
· Veri merkezi
PARAMETRELER:
|
TEKNİK ÖZELLİK
|
|
| modeli |
Akıllı Paket R |
| Parça numarası |
242100.120 |
| GİRİŞ VERİLERİ |
|
| Gerilim (nominal) |
10 - 75 VDC |
| Güç tüketimi |
3 W (ekran uyku, dağıtım CAN Gücü yok, LVD etkinleştirmesi, USB gücü yok) 25 W (ekran açık, dağıtım CAN Gücü, LVD etkinleştirmesi, USB Gücü) |
| SİSTEM BAĞLANTILARI - SİSTEM MONİTÖRLERİ |
|
| Voltaj algılama, sistem voltaj desteği |
12 VDC, 24VDC, 48VDC ve 60VDC |
| Akım duyusu, şant desteği |
0 - 20mV, 0-50mV, 0 - 60mV ve 0-100mV |
| Akü sigortası izleme |
Yardımcı anahtar NO/NC, Yukarı/aşağı çekin |
| Yük sigortası izleme |
Yardımcı anahtar NO/NC, Diyot Matrisi Yukarı/aşağı Çekme |
| Pil sıcaklığı izleme |
AD590 sensör girişi |
| Pil simetri izleme (dahili) |
4 x Analog Voltaj[0-75V] girişi (12, 24 veya 60V blok) |
| SİSTEM BAĞLANTILARI - LVD KONTROL |
|
| Pil bağlantısını kes |
1 (mandallı veya mandalsız desteklenir) |
| Yük ayırma |
2 (mandallı veya mandalsız desteklenir) |
| GENEL GİRİŞ VE ÇIKIŞLAR |
|
| Dijital konfigürasyonlar, Girişler #1-6 |
Yardımcı anahtar: NO/NC |
| Analog konfigürasyonlar, Girişler #1-2 |
Analog Voltaj[0-75V] (NO, NC, Diyot Matris algılama veya Voltaj algılama olarak yapılandırın) |
| Analog konfigürasyonlar, Girişler #3-6 |
Analog Voltaj[0-75V] (NO, NC, Diyot Matris algılama veya Voltaj algılama olarak yapılandırın) Destek: Sıcaklık algılama w/ NTC probu |
| Çıkış konfigürasyonları, Çıkışlar #1-6 |
6x Röle–Kuru/Form C - Yapılandırılabilir Normalde Açık/Kapalı [Maks kapasite 75V/2A/60W] |
| KONTROL SİSTEMİ BAĞLANTILARI |
|
| CAN Gücü |
Dağıtılmış CAN Gücü mevcut +/- 500mA |
|
CAN Düğümleri
|
Destek: G/Ç Monitörleri, Pil Dizisi Monitörü, Yük/Akım Monitörü, Fleximonitor, AC Şebeke Monitörü ve Smartnode (eski) |

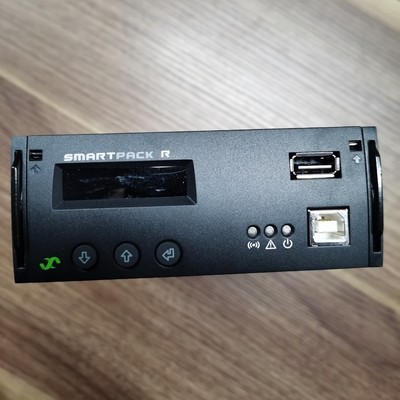

| KULLANICI ARAYÜZÜ |
|
|
| Yerel |
Alfanümerik LCD ekran (Çince Geleneksel ve Basitleştirilmiş desteklenir) ve 3 tuş |
|
Ethernet bağlantı noktası (eth 0: LAN bağlantı noktası)
(eth 1: Craft bağlantı noktası w/DHCP, USB Aygıt bağlantı noktası)
|
10/100 BASE-T (isteğe bağlı: 1000 BASE-T) IPv4/v6
IP protokolleri: HTTP (HTML5 Duyarlı Kullanıcı Arayüzü) / SSL(kendinden imzalı sertifika oluşturucu veya yük kimlik doğrulamalı sertifikalarla TLS), Genel MIB'lerle ve Kurumsal MIB türüyle SNMP v3: SP2- MIB (Eltek Şube 10), MODBUS TCP ve pComm UDP (PowerSuite), VPN, VLAN, NTP, SFTP ve RADIUS
|
|
USB Ana Bilgisayarı
USB aleti
|
SWFW yükseltmesi için Flash Sürücü ve Smartpack 1 Gen USB Aygıt bağlantı noktasından yapılandırma okuması yükleme XML yapılandırma dosyası
wlan0: Kablosuz zanaat bağlantı noktası için WiFi dongle, wwan0: 4G USB Hücresel Modem eth2: Ethernet Gigabit
PC – pComm – Windows PowerSuite
|
| Seri bağlantı girişleri |
RJ11 konektöründe RS-232 ve RS-485
Seri protokoller: MODBUS RTU Slave, MODBUS RTU/ASCII Master (birkaç önceden tanımlanmış tip ve tam genel yapılandırılabilir veri okuyucu mevcuttur), Modem Geri Arama/SMS raporlama (PSTN veya GSM) ve pComm (PowerSuite)
|
| GENEL ÖZELLİKLER |
|
|
| Boyutlar (GxYxD) |
109 x 44 (1U) x 156 mm (4,3 x 1,75 x 6,1”) [Şasi derinliği: 140 mm] |
| Sıcaklık aralığı |
Çalışma -20 ila +65˚C (-40 ila 149˚F) |
| TASARIM STANDARTLARI |
|
|
| Elektrik güvenliği |
UL 60950-1, 2ed, 2014-10-14, EN 60950-1:2006/A2:2013 |
| EMC |
ETSI EN 300 386 V.2.1.1, EN 61000-6-1(2007) /-2(2005) /-3(2012) /-4(2011),
FCC CFR47 Bölüm 15B bölüm 109: 2010
|
| Çevre |
ETSI EN 300 019: 2-1 v2.3.1 (Sınıf 1.2), 2-2 v2.4.1 (Sınıf 2.3) & 2-3 v2.4.1 (Sınıf 3.2) 2011/65/EU (RoHS) & 2012/19/ AB (AEEE)
IEC 62040-5-3:2016 madde 4.2 uyarınca normal çalışma koşulları.IEC 62040- uyarınca diğer çalışma koşulları
5-3:2016 madde 4.3, tavsiye edilmelidir
|
| |
Eltek İzleme Karşılaştırması
|
CAN Cihazı
|
Başlama
|
Son
|
Düğüm Sayısı
|
|
akıllı paket
|
1
|
14
|
14
|
|
Smartpack 2 Temel
|
1
|
10
|
10
|
|
Smartpack 2 Master
|
11
|
14
|
4
|
|
akıllı düğüm
|
17
|
30
|
14
|
|
Pil Monitörü
|
33
|
46
|
14
|
|
Yük Monitörü
|
49
|
62
|
14
|
|
Esnek Monitör
|
65
|
78
|
14
|
|
G/Ç monitörleri
|
81
|
94
|
14
|
|
Şebeke Monitörü
|
97
|
110
|
14
|
Çözümler
Çin'deki ve Çin dışındaki Telekomünikasyon Şirketleri için saha araştırması, müşterinin isteğine göre profesyonel plan, teknik destek ve bakım hizmeti dahil olmak üzere eksiksiz çözümler sunuyoruz.Dünya çapında yetkin bir ekibimiz ve güvenilir Ortaklardan oluşan bir ağımız var.
SSS :
1. Kaliteyi nasıl kontrol ediyorsunuz?
C: Sevkiyat öncesi tüm ürünler, ürünün kalitesini sağlamak için simüle edilmiş kullanım senaryoları, yük ve tam yük ve mevcut paylaşım testidir.
2. Minimum sipariş miktarınız nedir?
C: Minimum sipariş miktarı yoktur ve bir tane de yapılabilir.Tek fark, fiyat ve programdır.
3. Firmanızı tanıtır mısınız?
A: Çok onur duydum.Şirketimizin bilgilerine daha kapsamlı ve doğrudan bir giriş yapmak için size şirket tanıtım belgesini daha sonra göndereceğim.
4. Şirketinizin avantajları nelerdir?
C: Müşterilerin farklı ihtiyaçlarına göre farklı çözümler sağlayan, esnek tedarikin sonraki yenilenmesi için yeterli envanter ve tedarik garantisi.
5. Numune gönderebilir miyim? Fiyatıyla birlikte bana bildirin.
C: Numuneler gönderebilirsiniz, numuneler büyük gurura tabidir ve navlun sizin tarafınızdan karşılanmalıdır.
6. Şirketiniz kalite sorunuyla nasıl başa çıkıyor?
A:Firmamız bu sektörü neredeyse 10 yıldır yapıyor.Zaten belli bir itibarı var.Dikkatlice analiz edeceğiz.Bu gerçekten bizim kalite sorunumuzsa, her şeyi sözleşme anlaşmasına göre yapacağından ve endişelerinizden sonra asla size izin vermeyeceğinden emin olabilirsiniz, servis ekibimiz size hizmet vermekten mutluluk duyacaktır.
7 Peki ya kalite?
A: yeni paket ile % 100% orijinal.Her bir öğenin kaliteli olduğundan emin olmak için gönderilmeden önce her bir öğeyi test edeceğiz.
8 Garanti için kaç ay?
A: 1 yıl kalite garantisi
9 Düşük kaliteli mallarla nasıl başa çıkılır?
C: Ürünler, garanti süresi içinde herhangi bir kötü kaliteli ürün için posta ücretimiz ile gönderilebilir.
