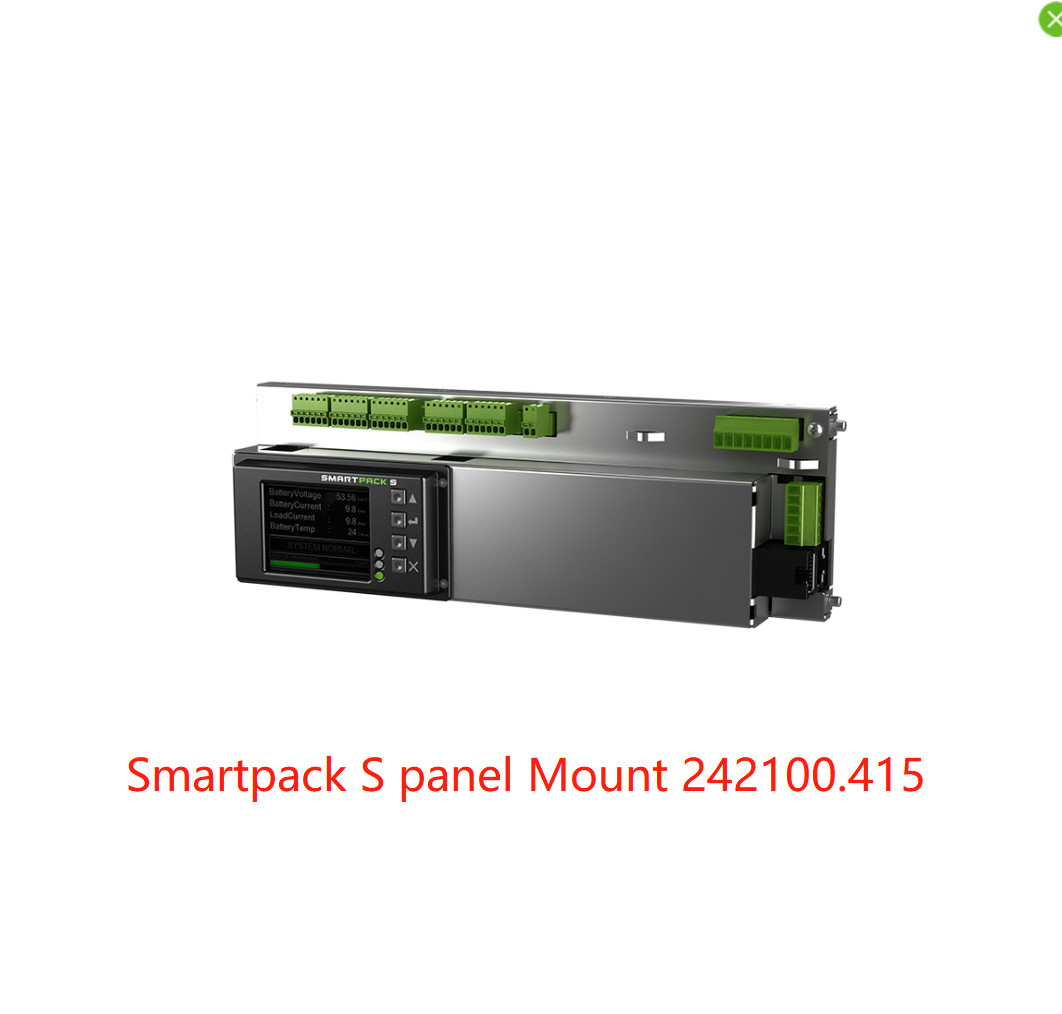

Eltek Smartpack S Panel Montajı, SNMP, RS232.RS485 ile uzaktan kontrol için izleme (Parça No.:242100.415)
Smartpack S, küçük ve orta ölçekli telekomünikasyon ve endüstriyel dc güç sistemlerinin tüm kontrol ve izleme ihtiyaçlarını karşılar. Durum ve yapılandırma, yerel olarak ekran aracılığıyla veya Ethernet fişi aracılığıyla hem uzaktan hem de yerel olarak tam olarak kullanılabilir.
TEKNİK ÖZELLİKLER | ||
Model | Smartpack S – Panel Montajı | |
Parça numarası | 242100.415 | |
GİRİŞ VERİLERİ | ||
Gerilim (nominal) | 10 - 75 VDC | |
Sistem çıkış topraklaması | Pozitif, yüzer ve negatif dağıtımları destekler. Tüm girişler şönt referanslıdır. | |
Güç Tüketimi, maks. - röleler enerjilenmemiş maks. - tüm röleler enerjilenmiş | 3,1W (ekran uyku modu) 5,5W (ekran açık) | |
SİSTEM BAĞLANTILARI - SİSTEM MONİTÖRLERİ | ||
Gerilim algılama, sistem gerilim desteği | 12 VDC, 24VDC, 48VDC & 60VDC | |
Akım algılama, şönt desteği | 0 - 20mV ve 0 - 60mV | |
Akü sigortası izleme | Yardımcı anahtar NO/ NC, Yukarı/aşağı çekme | |
Yük sigortası izleme | Yardımcı anahtar NO/ NC, Diyot Matrisi Yukarı/aşağı çekme | |
Toprak arızası tespiti | Basit köprü devresi tespiti [Tolerans: ±%10, alarm aralığı: 25 kΩ – 500k Ω] | |
Fan hızı izleme | Takometre algılama 0 -65000 rpm [Giriş maks. 15V] | |
SİSTEM BAĞLANTILARI - LVD KONTROLÜ | ||
Akü bağlantısını kesme | 1 (mandallı veya mandalsız desteklenir) | |
Yük bağlantısını kesme | 1 (mandallı veya mandalsız desteklenir) | |
GİRİŞLER VE ÇIKIŞLAR | ||
Dijital yapılandırmalar, Girişler #1 -6 |
Yardımcı anahtar: NO/ NC Sıcaklık (NTC probu için) |
|
Analog yapılandırmalar, Girişler #1 -4 |
Analog Gerilim[±0 - 10V] ±4-20mA akım ölçümü (harici 470k Ω direnç aracılığıyla) |
|
Analog yapılandırmalar, Girişler #5 -6 | Analog Gerilim[0 -75V] Simetri ölçümü | |
Çıkış yapılandırmaları, Çıkışlar #1 -6 (alarmlar) |
6x Röle–Kuru/ Form C Yapılandırılabilir Normalde Açık/ Kapalı [Maksimum kapasite 75V/2A/ 60W] |
|
Fan Kontrolü |
Analog Gerilim [ 0 - 10V] Çıkış Akımı 0 - 20 mA Fan Giriş Empedansı minimum 10 k Ω |
|
Eltek CAN Düğümleri için CAN Gücü Mevcut | 500mA | |
KULLANICI ARAYÜZÜ | ||
Yerel | 2,2” TFT 65k Renkli ekran, QVGA çözünürlük, 4 tuş | |
Ethernet portu |
10/ 100 BASE-T (HP Otomatik MDI/ MDI-X) IP protokolleri: HTTP / SSL, SNMP v3, MODBUS TCP ve pComm UDP (PowerSuite) |
|
Seri port |
RJ11 konektöründe RS-232 ve RS-485 Seri protokoller: MODBUS RTU, Modem Geri Arama/SMS raporlama (PSTN veya GSM), COMLI, CSCP ve pComm (PowerSuite) |
|
GENEL ÖZELLİKLER | ||
Boyutlar (GxYxD*) * panel arkası derinlik | 232,2 x 76,2 x 33,0 mm (9,1 x 3 x 1,3 ”) | |
Sıcaklık Aralığı | Çalışma -20 ila +65 ˚C (-40 ila 149 ˚F) | |
TASARIM STANDARTLARI | ||
Elektriksel güvenlik | UL 60950 -1-3. baskı, EN 60950 -1-3. baskı | |
EMC |
ETSI EN 300 386 V.1.4.1 EN 61000-6-1 / -2 / -3 / -4 FCC Bölüm 15 Alt Bölüm 109 |
|
Çevre |
ETSI EN 300 019: 2-1 (Sınıf 1.2), 2-2 (Sınıf 2.3) & 2-3 (Sınıf 3.2) ROHS uyumlu |
|
