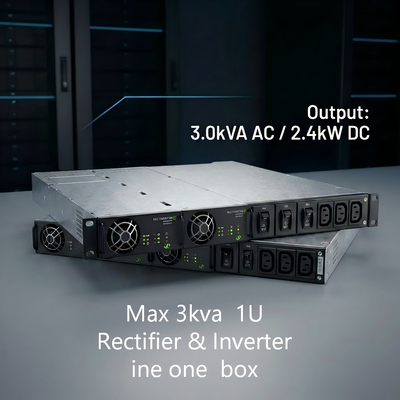

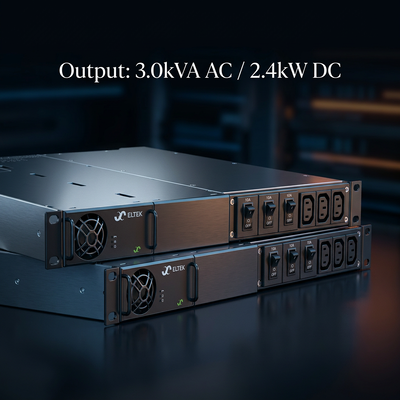

ELTEK CTOR0201.001 Kompak 1U Sisteminde 3.0kVA AC ve 2.4kW 115V 230V DC girişli Rectiver güç sistemi

Neden CTOR0201.001 3KVA Rectiverter sistemini LTE/5G baz istasyonlarında / küçük veri merkezlerinde kullanmalısınız?

Geleneksel baz istasyonları AC yükleri (WiFi, fiber düğümleri) için ayrı UPS ve DC (48V baz istasyonları) için doğrultucular gerektirir. Rectiverter her ikisini de entegre eder: şebeke kesintisi sırasında, 48VDC akü bankası 3kVA invertör aracılığıyla AC yüklerini ve aynı anda DC yüklerini besler. Sıcak takılabilir tasarımı ve %150 aşırı yük (15s) kapasitesi, bağımsız bir invertör rafı eklemeden dağıtılmış anten sistemleri (DAS) ve geniş bant ekipmanları için kritik çalışma süresini garanti eder.

"Rectiverter CTOR0201.001'in Standart İnvertör + Doğrultucuya Karşı Avantajı Nedir?"

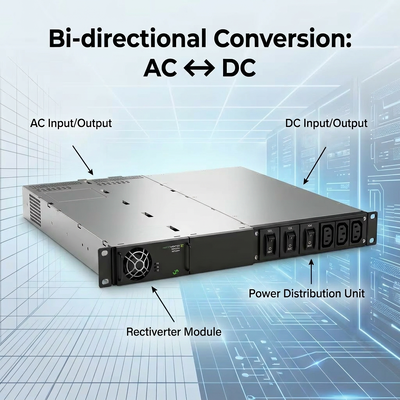

Standart bir yedekleme kurulumu birdoğrultucu (AC-DC)gerektirir​ + invertör (DC-AC)​ + aktarım anahtarı = 2U~3U alan. CTOR0201.001 Rectiverter​ bunu tek bir 1U modül​ ile değiştirir, çift yönlü güç (AC↔DC) işler. Eltek DC sistemleriyle aynı kontrolcü mimarisini paylaşır ve Flatpack2 doğrultucularla paralel çalışmayı

destekler. Sonuç: %50 daha az raf alanı, daha az arıza noktası ve kamu hizmeti SCADA ve demiryolu sinyalizasyon kabinetleri için basitleştirilmiş kablolama.

1U 3kVA Rectiverter Nasıl Seçilir: CTOR0201.001 (230V) ve CTOR0201.004 (115V) Karşılaştırması?

• Doğru Rectiverter'ı seçmek bölgesel AC standartlarına bağlıdır:CTOR0201.004:​ Varsayılan 230VAC

• ​ (200-240V ayarlanabilir), 3kVA, 2400W DC, Avrupa/Asya/Orta Doğu telekomları için uygundur.CTOR0201.004:​ Varsayılan 115VAC

  ​ (100-127V ayarlanabilir), 1.5kVA, 1200W DC, Kuzey Amerika için uygundur.Her ikisi de ​ ve ​ ve 1U 482x395x44mm form faktörünü

​ ön IEC soketleri ve yük kesicileri ile paylaşır. 48V akü bankanızın nominal voltajının 43-58V ayarlanabilir DC çıkış aralığında 53.5V (tipik) olduğundan emin olun.

CTOR0201.001 Nasıl Kurulur: Yük Kesiciler, IEC Soketleri ve DC M6 Cıvata Bağlantıları?CTOR0201.001​ sistemi (241123.102 yapılandırmasına eşdeğer) önceden takılmış yük kesiciler (2 kutuplu, 10A)​ ve 3 adet ön IEC320-C13 soketi.

• DC Giriş:​ M6 cıvatalar​ aracılığıyla toplu bağlantı (64A sürekli, 90A aşırı yük 15s'ye kadar destekler).

• AC Giriş/Çıkış:​ L, N, PE için 6mm² vidalı terminaller.

• Sıcak Takılabilir:​ Çalışır durumdaki bir rafta (dikkatle) güç altındayken takılıp çıkarılabilir.

  Temel aktarım için bir kontrolcü gerekmez, ancak daha sonra Smartpack entegrasyonu için RJ45 bağlantı noktası mevcuttur.

Parametreler:

Teknik Özellikler: Eltek Rectiverter Entegrasyon/Bağımsız

Seçenek olarak 2U 6KVA Rectiverter sistemi mevcuttur

SSS :

Eltek CTOR0201.001 3kVA Rectiverter Sistemi Hakkında Sorular

• S1: CTOR0201.001 pilleri şarj eder mi?​

  C: Evet, şebeke modunda pil şarjı ve DC yükleri için DC çıkışını (43-58V) yönetir; invertör modunda pillerden çeker.

• S2: 4kW derecesi eş zamanlı mı?​

  C: Toplam AC+DC maksimum 4kWile sınırlıdır; AC maks. 3kVA (2400W), DC maks. 2.4kW. Bazı yapılandırmalarda AC yükü önceliklidir.

• S3: Bir kontrolcü olmadan paralel çalışabilir mi?​

  C: Flatpack2 doğrultucularla paralel çalışabilir, ancak senkronize Rectiverter paralel çalışması için bir kontrolcü (Smartpack2) önerilir.

• S4: Aktarımdan önceki bekleme süresi nedir?​

  C: Pil/invertör moduna geçmeden önce 5ms​.

• S5: 241123.102 geçerli bir yapılandırma mı?​

  C: Evet, CTOR0201.001 tabanına benzer, belirtilen yük kesiciler ve IEC soketleri, kontrolcü yok.
