ELTEK MICRO PACK 241120.901 2 pozisyonlu düzeltme güç çekirdekleri (P / N: 241120.901)

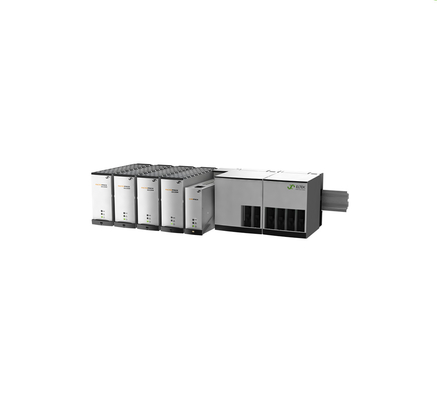

Mikropak sistemi
Mikropak Güç Sistemi ağınızı bir adım daha genişletir.Sistem çok çeşitli uygulamalar için mükemmel.
Ana özellikler
- Kompakt ve sığ (149 mm derinlik)
- Din ray monte edilebilir
- Yerde yapılandırılabilir
- Raftaki teslimat
- Tek başına seçeneği (alarm rölesi ile)
- Plug-in kırıcılar veya toplu çıkış
- AC/DC girişi 85 ∼ 300V kabul eder.
- 12, 24-30, 48 Vdc çıkış versiyonları
- WEB Tarayıcı üzerinden uzaktan ve yerel izleme ve kontrol için Ethernet
- Ethernet üzerinden TRAP, SET ve GET ile SNMP protokolü.
- 3 dijital programlanabilir röle çıkışı 3 programlanabilir çok amaçlı giriş
Parametreler:
| |
| Model |
Batarya dağıtıcı. |
Toplu yem |
Toplu yem LVD |
Yük dağılımı. |
| Parça numarası |
241120.915 |
241120.911 |
241120.912 /.914 |
241120.920 |
| Çıktı verileri |
|
Sistem gerilim desteği
Korunmasız toplu çıkış bağlantıları
Korumalı yük çıkış bağlantıları (negatif olarak fişlenebilir tek kutuplu MCB)
Yük dist (241120.920) bağlantısı
Korunmasız pil çıkış bağlantıları (pozitif olarak şunt ve LVBD)
Korumalı pil çıkış bağlantıları (negatifte tek kutuplu MCB, şunt ve LVBD)
Doğrulayıcı/Dönüştürücülerde çıkış koruması
|
-24 ️ -48 VDC± 12 48 VDC+12 / +24 48 VDC-12 ¢ -48 VDC
- 1 (En fazla 10 mm)2) 1 (En fazla 10 mm)2- Evet.
- - - 4 x 2 - 15 A
(En fazla 4 mm)2)
• • •
- - 12 -
(En fazla 10 mm)
2 x en fazla 30 A
(En fazla 10 mm)2- - -
FET veya sigortaları engelleyen veya engelleyen, kısa devreye karşı koruma ve yüksek sıcaklık koruması
|
| Diğer özellikler |
| |
CAN (1 x RJ45) |
CAN (1 x RJ45) 2 x LVD
2 x sigorta arızası
1 x akım şunt 26 mm [1.0 ].
110 gram.
|
CAN (1 x RJ45) 1 x LVD
2 kez sigorta arızası 1 kez toprak arızası
66 mm [2.6 ′′]
250 gram
|
-
73 mm [2.9 ′′]
165 g [0.3 lb]
|
| Kontrol sistemi bağlantı terminalleri |
|
|
Genişletici genişlik
|
66 mm [2.6 ′′]
|
| Ağırlık |
270 gram |
| |
| |
| Model |
Tek başına durmak 2-pos 4-pos DC/DC 1-pos |
| Parça numarası |
241120.900 241120.901 241120.902 241120.905 |
| Girdi verileri |
| Maksimum gerilim |
300 VAC/DC 72 VDC |
| Maksimum akım |
2 A 7 A 7 A 15 A |
| Bağlantı, vida uçları en fazla 2,5 mm2 |
1 x L/N/PE 1 x DC+/DC-/PE |
| Koruma |
Mikropak güç modüllerinde bireysel sigorta |
| Kodlama (çıkış voltajlarının karıştırılmasını engeller) |
Evet, ve sadece düzlendirici Y, sadece DC / DC uygun |
| Çıktı verileri |
| Voltaj |
12VDC, 24 VDC, 30 VDC& 48 VDC |
| Maksimum akım |
10 A 20 A 40 A 12 A |
| Bağlantı, vida uçları en fazla 2,5 mm2 |
2 x VOUT + / VOUT ̇ - - 2 x VOUT + / VOUT ̇ |
| 241120.91x tabanlarına bağlantı |
- • • - |
| Doğrulayıcılarda çıkış koruması |
FET veya sigortaları engelleyen veya engelleyen, kısa devreye karşı koruma ve yüksek sıcaklık koruması |
| Diğer özellikler |
| Modül alarm rölesi çıkışı, en fazla 1 mm2 |
• - - • |
| CAN bağlantıları |
- / • (((3 pin)1)• (2 tel) • (2 tel) - / • (((3 pin)1)
))
|
| Genişliği |
44 mm [1,7 ̇] 142 mm [5,6 ̇] 231 mm [6,1 ̇] 44 mm [1,7 ̇] |
| Ağırlık |
70 gram 160 gram 250 gram 78 gram |
| |
| Model |
DIN Demiryolu Deniz Filtresi |
| Parça numarası |
241120.930 |
| Diğer özellikler |
| Ana bağlantı derecesi / bağlantı |
85 - 300 VAC/DC, 0 - 12.5 A / L- N (DC + /-) + PE: 2.5mm2vida terminalleri |
| Boyut / ağırlık |
35 x 99 x 114,5 mm [1,4 x 4,1 x 4,7] / 328 g [0,72 lb] |
| |
| Tüm modeller |
| Diğer özellikler |
| Kapak malzemesi |
Plastik ve alüminyum |
| Sıcaklık |
Çalışma: -40 ila +65°C (-40 ila +149°F), depolama: -40 ila +85°C (-40 ila +185°F) |
| Montaj |
35mm DIN rayı |
| Boyutlar (H x D) |
89 mm (2U)2)x en fazla 150mm (DIN ray dahil) mm [3.5 x 5.9 ] |
| Tasarım standartları |
| Elektrik güvenliği |
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2014 |
|
EMC
|
EN 61000-6-1:2019 / -2:2019 / -3:2007/A1:2011/AC:2012 / -4:2019
FCC CFR47 bölüm 15B bölüm 109: 2010, ETSI EN 300 386 v2.1.1: 2016
|
| Ana Harmonikler |
EN 61000-3-2:2019 |
|
Çevre
|
ETSI EN 300 019: 2-1 (sınıf 1.2) & 2-2 (sınıf 2.3) EU 2015/863 (RoHS) & 2012/19/EU (WEEE)
IEC 62040-5-3:2016 maddesine göre normal çalışma koşulları 4.2. IEC 62040-5-3:2016 maddesine göre diğer çalışma koşulları 4.3, bilgilendirilmelidir
|
| Deniz uyumluluğu (EMC sınıfı B) |
DNVGL-CG-0339:2015 |
|
1) HW rev ≥ 2'de mevcut CAN konektörü
2) Hava akışını sağlamak için en az 1U aşağı ve yukarı izin
|
