Ana özellikleri:
Teknik veriler | |
Model | BWT12/220-3000W |
Girdi | |
AC Giriş Voltajı | 170 ~ 270 VAC (220V)Norm.) |
AC kesicisi | 13.63A MCB |
Pil Giriş Voltajı | 12Vdc |
Pil Voltaj Aralığı | 10-15Vdc |
Akü girişi kesicisi | 250@MCB |
Soğutma | Güç soğutma |
DC Giriş Akımı | En fazla 300A |
Çıktı Sıklığı | 50Hz±0,1% |
Çıkış | |
İndirim Kapasitesi | 3000W |
İsimlendirilmiş çıkış Voltajı | 220VAC (Inverter Modu) |
Adlık çıkış akımı | 13.63A |
Çıktı Voltaj Aralığı | 220Vac ((Tolerans% ± 5 @ Inverter Modu) |
AC çıkış soketi | NEMA L5-30R*2 |
Çıktı Verimliliği | 85 ~ 90% (Inverter Modu) |
Çıktı Sıklığı | 50Hz |
Frekans aralığı | 47~53Hz |
Çıkış Dalgası | Saf sinüs dalgası |
THD | ≤3% (Hattı Yükleme) |
Değiştirme zamanı (Inverter moduna geçerek) | ≤6ms (Yükle) |
Koruyucu özellik | |
AC Alt Voltaj Anahtar Koruması | ≤170Vac (Backlash voltajı≥10Vac) |
AC'den Voltaj Değiştiricisi koruması | ≥280AC |
Aşırı sıcaklık | Evet (Automatik Değiştir) |
Batarya, gerilim koruma noktasında | ≤ 85 |
Akü Düşük voltaj alarmı | 12.6±0.5 |
O.Akım Koruması Üzerinden Çıkış | |
Aşırı Yükleme Kapasitesi | Çalışmaya devam et 30s @ aşırı yük 110% ~ 120% |
Aşırı Yükleme Kapasitesi | 300ms çalışmaya devam et @ 160% aşırı yük |
Aşırı sıcaklık koruması | - Evet. |
Kısa devre koruması | Evet (AC Connect ile test etmeyin) |
Ters bağlantı koruması | - Evet. |
Çıktı OVP | ≥140VAC ((Inverter Modu) |
Çıktı düşük voltaj alarmı | ≤ 85VAC (Inverter Modu) |
Güvenlik ve EMC | |
Dielektrik sertliği ((AC-Chassis) | 3500Vdc/10mA//1min.Flash over yok, arıza yok, yay yok (Sadece AC Giriş önceliği) |
Dielektrik sertliği ((DC-Şasi) |
750Vdc/10mA/1min.
|
LVD | EN 60950-1 |
EMC/EM I | EN 61000-6-3; EN 61000-6-1;IEC 61000-6-2 ve IEC 61000-6-4 |
ROHS
|
IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC 62321-7, IEC 62321-8
|
Çevre testi performansı | |
Çevre sıcaklığı. | 0~ +40°C |
Yüksek sıcaklıkta çalışma | 40±2°C (not yükü 24 saat) |
Düşük sıcaklıkta çalışma | 0±2°C (not yükü 24 saat) |
Yüksek sıcaklıkta depolama | 50±2 °C, 24 saat |
Düşük sıcaklıkta depolama | -150±2°C, 24 saat |
Nemlilik | 0 ~ 90%, Nem yoğunlaşması yok |
Uygulama Yüksekliği (m) | Yükseklik 2000 metreye kadar tam güç. -2% / 100 metre, maksimum yükseklik 5000 metre. |
İletişim | |
232 rupi. | - Evet. |
LCD Ekranı | |
LCD Durumu
|
Giriş ve çıkış Voltaj, Frekans, Çıkış Akımı, Zaman, Yük Hızı vb.
|
Dönüştürücü Durumu
|
Normal Analar, Normal Değiştiriciler, Piller Alt Voltaj ve Çıkış Aşırı Yüklenme vb.
|
Ölçüm | |
Boyut W*D*H(mm) | 484*452*176mm |

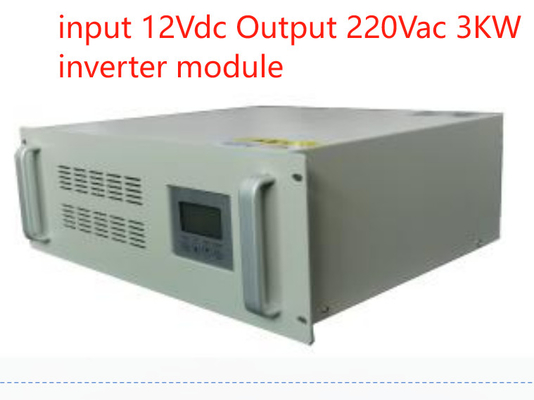

(Kustom yapımı, 1KW / 2KW / 3KW, Pil Girişi 12Vdc Çıktısı 220Vac Renkler gri veya siyah olabilir)
