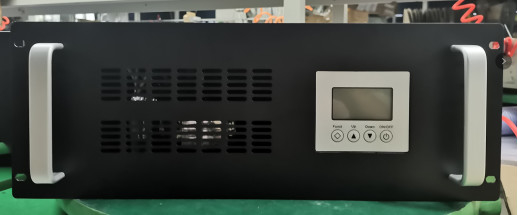

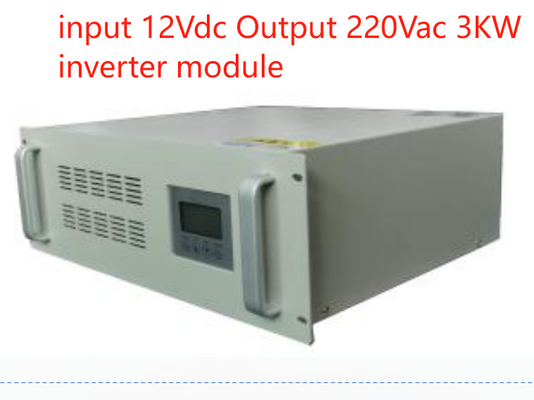

ST-3KW Serisi yeni genişletilebilir ve özelleştirilebilir saf sinüs dalga inverteri.
Özellikle iletişim alanında 19 inçlik raf monte uygulamaları için tasarlanmıştır.
4RU 19 inçlik bir raf şasisine yerleştirilmiş, 220V AC ile yeni nesil çift giriş çözümüne sahiptir
ve 12V DC güç girişi.
Bu, geleneksel UPS güç kaynakları ile sıradan saf sinüs dalga invertörleri arasındaki boşluğu dolduruyor.
Kritik iletişim yükleri için son derece güvenilir bir güç kaynağı sağlamaktadır.
Çift CPU akıllı kontrol teknolojisi ile donatılmış, mükemmel performans sunuyor.
Dönüştürücü, şebeke modu, enerji tasarrufu modu ve
Batarya modu, esnek uygulama senaryoları sağlar.
LCD ekranı donanım parametrelerini gerçek zamanlı olarak gösterir
ve operasyon durumu açıkça.
Birim, kısa yük koruması, aşırı yük koruması,
Batarya aşırı/alt voltaj koruması, aşırı akım koruması ve aşırı sıcaklık koruması.
Temiz sinüs dalga çıkışı (T.H.D < 3%)
istikrarlı ve yüksek kaliteli AC güç kaynağı ve AC ve DC güç kaynakları arasında kesintisiz dönüşüm,
6ms'den az bir anahtarlama süresi ile, yerleşik bir statik anahtarla elde edilir.
Ana özellikleri:
Standart 19 Rack montaj 4RU şasi;
Gerçek sinüs dalgası çıkışı (T.H.D < 3%);
Gerçek zamanlı olarak LCD ekran ekipman parametresi, çalışma durumu
¢ bir bakışta net;
Çift CPU akıllı kontrol teknolojisi, mükemmel performans;
✓ Şebeke modu/enerji tasarrufu modu/batarya modu ayarlanabilir, uygulama esnek;

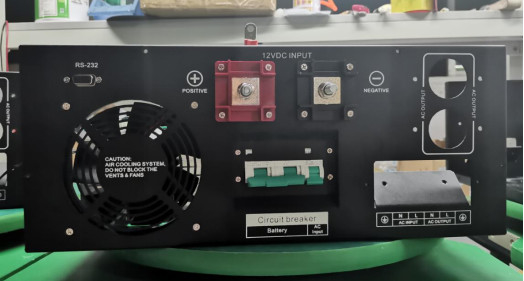

RS232 iletişim bağlantısı;
- Güç öz test, yumuşak çıkış başlangıç, AC veya DC iyileşirken otomatik yeniden başlatma başlatmak;
Otomatik anahtar fonksiyonu: DC'den AC'ye, AC bypass, 6ms'den az;
Sistemin çalışma durumunun gerçek zamanlı izlenmesi, sesli ve görsel alarm;
- Tarihsel alarm mesajını kaydet ve sorulabilir;
- İçeride bir voltaj düzenleyicisi var. - Değişen voltajı dengele.
Bakım bypass / DC kullanılabilir;
Koruma:Kısa yük koruması, aşırı yük koruması, batarya aşırı/alt voltaj koruması
Parametreler:
| Teknik veriler |
| Model |
TF12/220-3000W |
| Girdi |
| AC Giriş Voltajı |
170 ~ 270 VAC (220V)Norm.) |
| AC kesicisi |
13.63A MCB |
| Pil Giriş Voltajı |
12Vdc |
| Pil Voltaj Aralığı |
10-15Vdc |
| Akü girişi kesicisi |
250@MCB |
| Soğutma |
Güç soğutma |
| DC Giriş Akımı |
En fazla 300A |
| Çıktı Sıklığı |
50Hz±0,1% |
| Çıkış |
| İndirim Kapasitesi |
3000W |
| İsimlendirilmiş çıkış Voltajı |
220VAC (Inverter Modu) |
| Adlık çıkış akımı |
13.63A |
| Çıktı Voltaj Aralığı |
220Vac ((Tolerans% ± 5 @ Inverter Modu) |
| AC çıkış soketi |
NEMA L5-30R*2 |
| Çıktı Verimliliği |
85 ~ 90% (Inverter Modu) |
| Çıktı Sıklığı |
50Hz |
| Frekans aralığı |
47~53Hz |
| Çıkış Dalgası |
Saf sinüs dalgası |
| THD |
≤3% (Hattı Yükleme) |
| Değiştirme zamanı (Inverter moduna geçerek) |
≤6ms (Yükle) |
| Koruyucu özellik |
| AC Alt Voltaj Anahtar Koruması |
≤170Vac (Backlash voltajı≥10Vac) |
| AC'den Voltaj Değiştiricisi koruması |
≥280AC |
| Aşırı sıcaklık |
Evet (Automatik Değiştir) |
| Batarya, gerilim koruma noktasında |
≤ 85 |
| Akü Düşük voltaj alarmı |
12.6±0.5 |
| O.Akım Koruması Üzerinden Çıkış |
| Aşırı Yükleme Kapasitesi |
Çalışmaya devam et 30s @ aşırı yük 110% ~ 120% |
| Aşırı Yükleme Kapasitesi |
300ms çalışmaya devam et @ 160% aşırı yük |
| Aşırı sıcaklık koruması |
- Evet. |
| Kısa devre koruması |
Evet (AC Connect ile test etmeyin) |
| Ters bağlantı koruması |
- Evet. |
| Çıktı OVP |
≥140VAC ((Inverter Modu) |
| Çıktı düşük voltaj alarmı |
≤ 85VAC (Inverter Modu) |
| Güvenlik ve EMC |
| Dielektrik sertliği ((AC-Chassis) |
3500Vdc/10mA//1min.Flash over yok, arıza yok, yay yok (Sadece AC Giriş önceliği) |
| Dielektrik sertliği ((DC-Şasi) |
750Vdc/10mA/1min.
|
| LVD |
EN 60950-1 |
| EMC/EM I |
EN 61000-6-3; EN 61000-6-1;IEC 61000-6-2 ve IEC 61000-6-4 |
|
ROHS
|
IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC 62321-7, IEC 62321-8
|
| Çevre testi performansı |
| Çevre sıcaklığı. |
0~ +40°C |
| Yüksek sıcaklıkta çalışma |
40±2°C (not yükü 24 saat) |
| Düşük sıcaklıkta çalışma |
0±2°C (not yükü 24 saat) |
| Yüksek sıcaklıkta depolama |
50±2 °C, 24 saat |
| Düşük sıcaklıkta depolama |
-150±2°C, 24 saat |
| Nemlilik |
0 ~ 90%, Nem yoğunlaşması yok |
| Uygulama Yüksekliği (m) |
Yükseklik 2000 metreye kadar tam güç. -2% / 100 metre, maksimum yükseklik 5000 metre. |
| İletişim |
| 232 rupi. |
- Evet. |
| LCD Ekranı |
|
LCD Durumu
|
Giriş ve çıkış Voltaj, Frekans, Çıkış Akımı, Zaman, Yük Hızı vb.
|
|
Dönüştürücü Durumu
|
Normal Analar, Normal Değiştiriciler, Piller Alt Voltaj ve Çıkış Aşırı Yüklenme vb.
|
| Ölçüm |
| Boyut W*D*H(mm) |
484*452*176mm |
(Kustom yapımı, renkleri gri veya balk olabilir)
