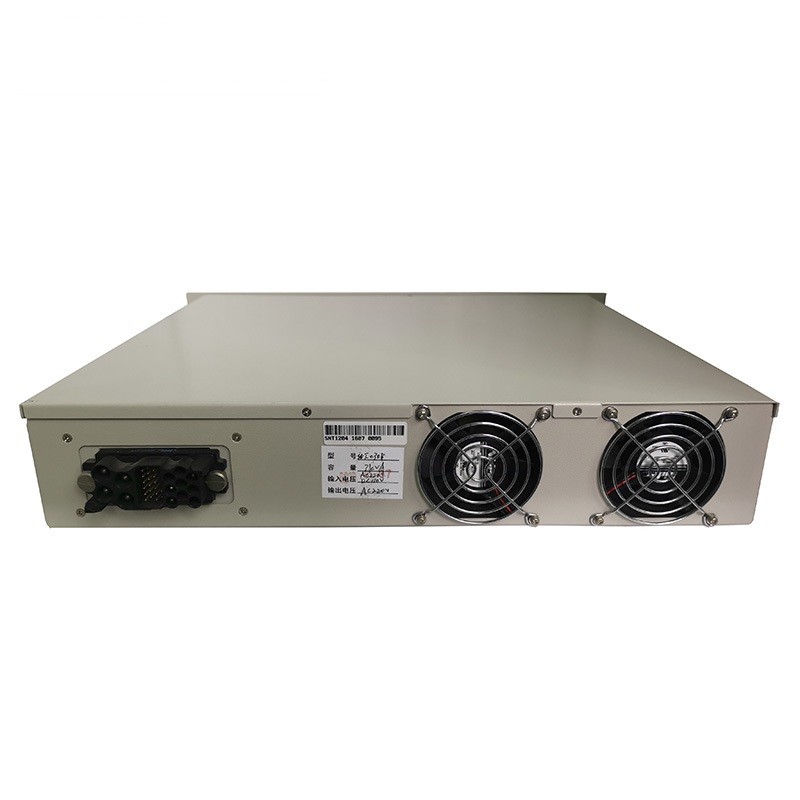

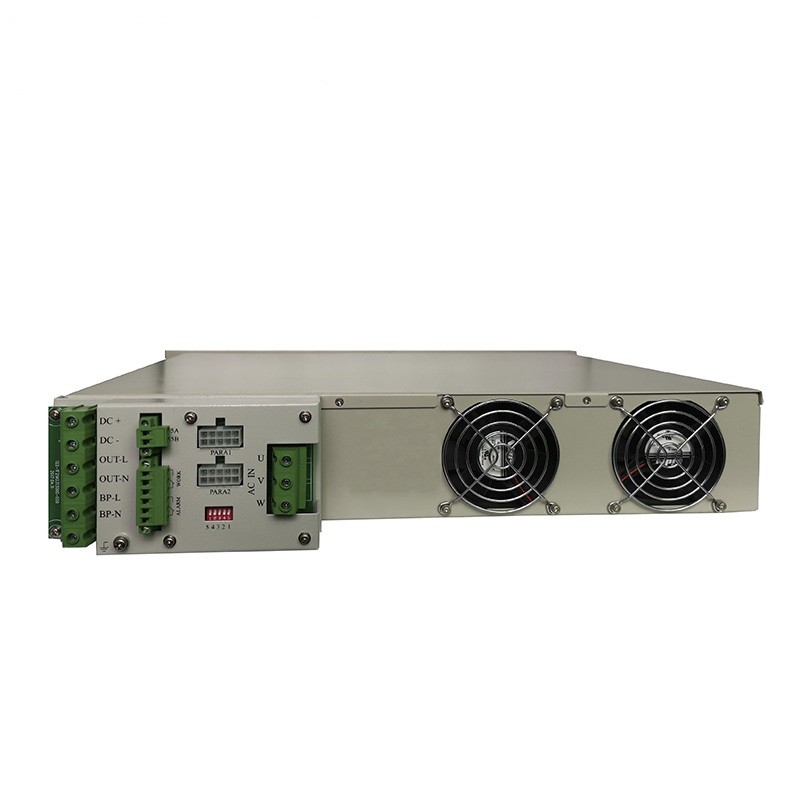

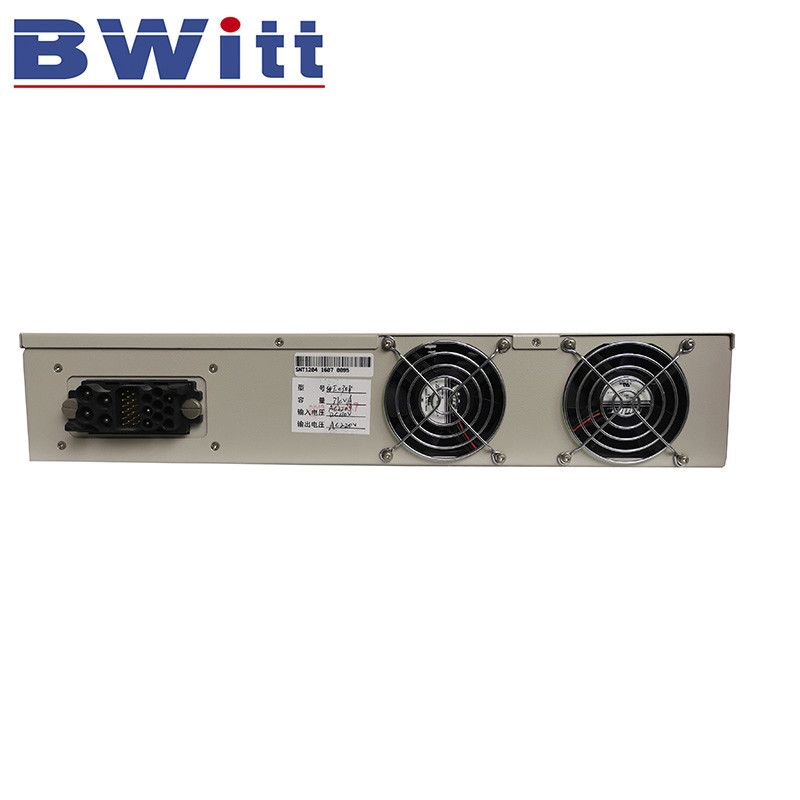

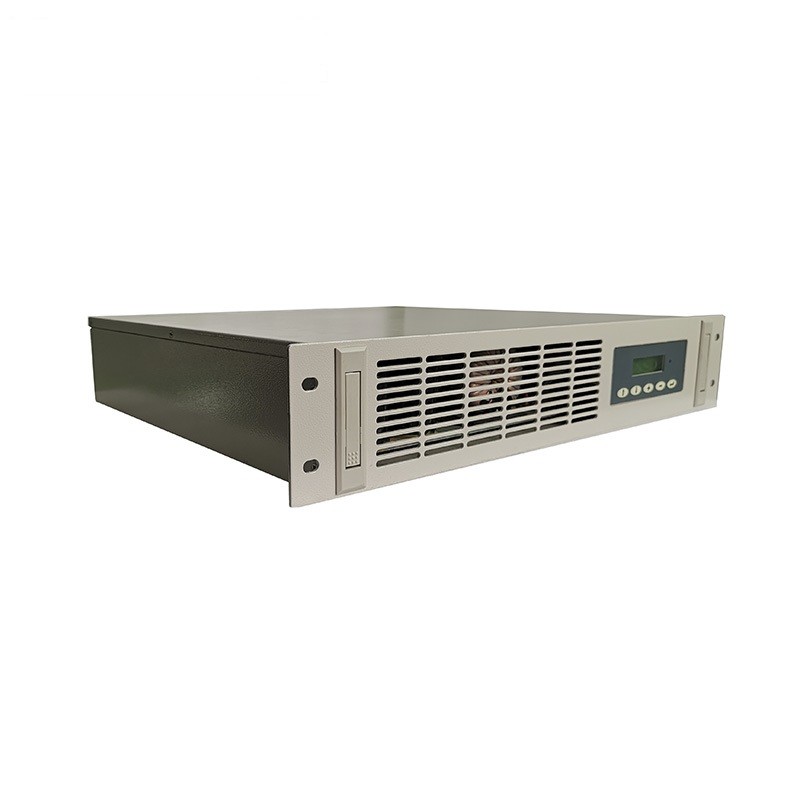

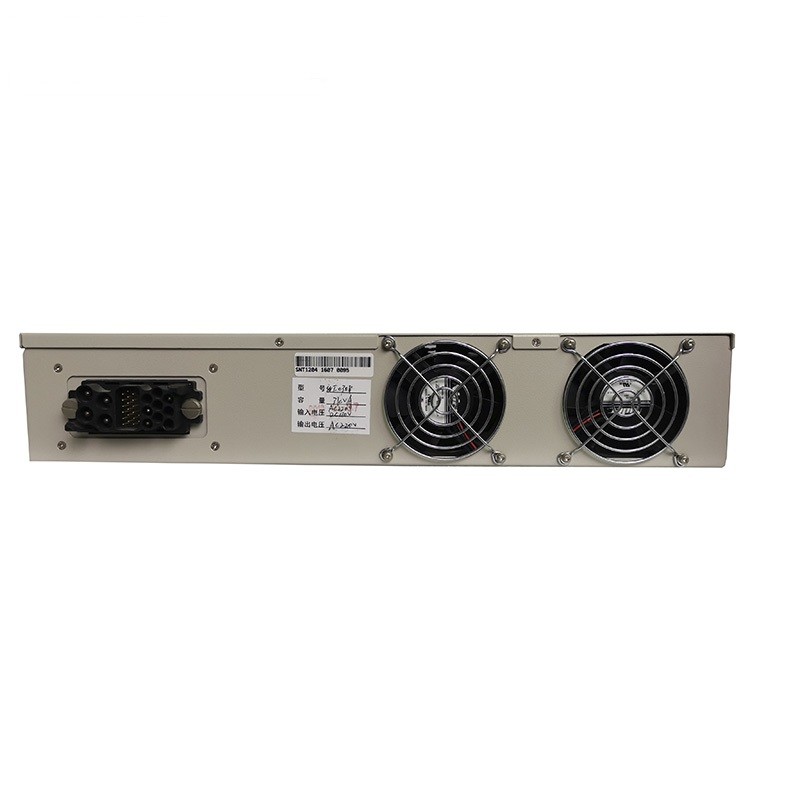

BWT-DT2000 paralel invertör, güvenilirlik, uygun maliyet ve yüksek güvenlikli güç kaynağı uygulaması için özel olarak tasarlanmıştır. Doğru akımı yüksek kaliteli saf sinüs alternatif akıma (AC) dönüştürmek için tam (elektriksel) izolasyonlu invertör teknolojisini kullanır. Kabine kolay kurulum için raf tipi montaj.
Basit kullanım, düşük gürültü, kirlilik olmaması, gerçek zamanlı veri toplama ve uzaktan iletişim avantajlarına sahiptir, sistem kullanıcılarına ağ yönetimi ve uzaktan izleme olanağı sağlar. İnvertör sadece Güç ve iletişim alanı için değil, aynı zamanda yüksek kaliteli güç kaynağı gerektiren diğer yerler için de uygundur.
Özellik
BWT-DT2000 serisi paralel invertörler akıllı invertörlerdir. 32 bit DSP dijital kontrol teknolojisi, harici ortamdaki değişikliklere basit, güvenilir ve hızlı bir şekilde yanıt vermek için hattı kontrol etmeyi başarır.
BWT-DT2000 serisi paralel invertörler, SPWM darbe genişlik modülasyon teknolojisini benimser ve kararlı frekans, kararlı voltaj, gürültü filtreleme ve düşük bozulma ile saf sinüs dalgası çıkışı sağlar.
BWT-DT2000 serisi paralel invertörler, güçlü taşıma kapasitesine ve invertörler için güç kaynağının sürekliliğini ve güvenilirliğini artıran dahili bir baypas anahtarına sahiptir.
BWT-DT2000 serisi paralel invertörler, DC girişinde gelişmiş geri enjeksiyon gürültü bastırma teknolojisini benimser ve DC güç kaynağını paylaşan diğer iletişim ekipmanlarını etkilemez. AC girişi, belediye şebekesinin parazitini ortadan kaldırmak ve uygulama sisteminde ana AC güç kaynağı talebini karşılamak için çoklu filtreleme kullanır.
BWT-DT2000 serisi paralel invertörler, AC ana besleme ve DC ana besleme olarak esnek bir şekilde ayarlanabilir (LCD ekran alan ayarı aracılığıyla)
BWT-DT2000 serisi paralel invertör güç kaynağı, arıza durumunda zil alarmı, susturma tuşu ile kapatılabilir
BWT-DT2000 serisi paralel invertör güç kaynağı tasarımı mükemmeldir, başlatma durumunda DC'yi kesmeye, otomatik olarak güç baypas'ına geçmeye izin verir, pil bakımı ve değişimi için uygun olan yük güç kaynağını etkilemez;
İletişim modu RS485, MODBUS protokolü.
Şartname
| Ürün formu |
Nominal güç |
1KVA |
2KVA |
3KVA |
5KVA |
6KVA |
8KVA |
10KVA |
| Boyutlar(Genişlik×yükseklik×derinlik)(mm) |
19"2U |
19"2U |
19"3U |
| 490×88×385 |
490×88×392 |
540×132×405 |
| Giriş parametresi |
DC giriş voltajı |
220VDC |
| DC giriş aralığı |
92～142VDC/185～285VDC |
| AC giriş Akımı |
4.55A |
9.1A |
13.6A |
22.7A |
27.3A |
36.3A |
45.5A |
| Baypas giriş aralığı |
176～264VAC |
| Baypas anahtarlama süresi |
Elektronik tip＜5ms(harici)
Mekanik tip＜20ms
|
Elektronik tip＜5ms(harici)Mekanik tip＜30ms |
| AC çıkışı |
Nominal çıkış voltajı |
220VAC |
| Nominal çıkış frekansı |
50Hz |
| Yük düzenlemesi |
＜1% |
| Frekans doğruluğu |
＜0.1% |
| tepe faktörü |
3:1 |
| Dalga biçimi bozulması |
Direnç tam yük＜3%,doğrusal olmayan tam yük＜5% |
| Dinamik tepki |
Voltaj geçici aralığı＜3%,geçici tepki iyileşme süresi≤60ms(yük 0'dan 100'e) |
| Paralel düzensiz akış |
＜3% nominal akım RMS |
| Aşırı yük kapasitesi |
Yük akımı＜105%, sürekli çalışma
Yük akımı 105～125%, sürekli çalışma 10 dakika kapatma
Yük akımı 125～150%,1 dakika sonra sürekli çalışma kapatma
Yük akımı＞150%,20ms sonra kapatma
|
| Koruma fonksiyonu |
Giriş bağlantı koruması, giriş düşük voltaj ve aşırı voltaj koruması, çıkış aşırı yük koruması, çıkış kısa devre koruması, aşırı sıcaklık koruması |
| İletişim |
İletişim arayüzü |
RS485 |
| Çalışma ortamı |
Yalıtım dayanımı |
2KVac,1 dakika |
| Gürültü (1 m) |
＜45dB |
| Çalışma ortam sıcaklığı |
－10～50℃ |
| Taşıma ve depolama sıcaklığı |
－40～70℃ |
| Bağıl nem |
0～90%, yoğuşma yok |
| Bağıl yükseklik (M) |
≤3000m,1500～3000m, her 100 m artış için çıkışta %1 azalma |
