BWT1500 seri 220Vdc & 220Vdc modüler paralel bağlantı invertörü, iletişim DC güç kaynağı tarafından sağlanan 220V dc/220Vdc gücünü 220V/50Hz sinüsoidal AC gücüne dönüştüren bir inversiyon cihazıdır. Giriş DC gücünde dönüşüm yoluyla, Saf Sinüs dalgası invertörü kullanıcılara kararlı ve bozulmamış AC gücü sunar. İş yerlerinde elektrik kesintisi durumunda, önemli cihazlara esnek çıkış voltajı ve frekansı sağlar.
Özellik
Dijital kontrol: Güçlü parazit önleme yeteneği, hızlı hesaplama hızı, yüksek zeka, doğru kontrol hassasiyeti ve saf çıkış dalga formu sunan 32 bit DSP tam dijital ve yüksek frekanslı SPWM teknolojisini benimser.

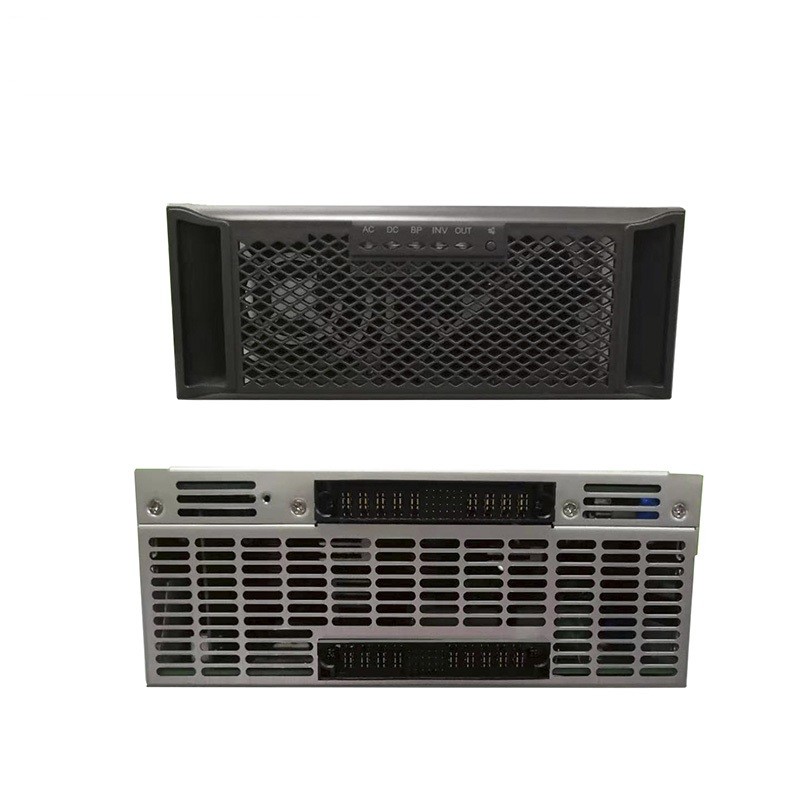

N+1 paralel yedekli tasarım: Bir N+1 paralel yedekli güç kaynağı sistemi oluşturabilir. Modüller birbirini yedekler, yüksek güvenilirlik ve esnek yapılandırma sağlar. Büyük 128*64 dijital LCD ekran veri bilgisi, 4 led ekran çalışıyor;
Ana-köle paralel teknolojisi yok: Her modülün çalışması ve paralel bağlantısı, yerleşik DSP tarafından bağımsız olarak kontrol edilir, tek arıza noktası yoktur, modüller arasında bağımsız akış vardır.

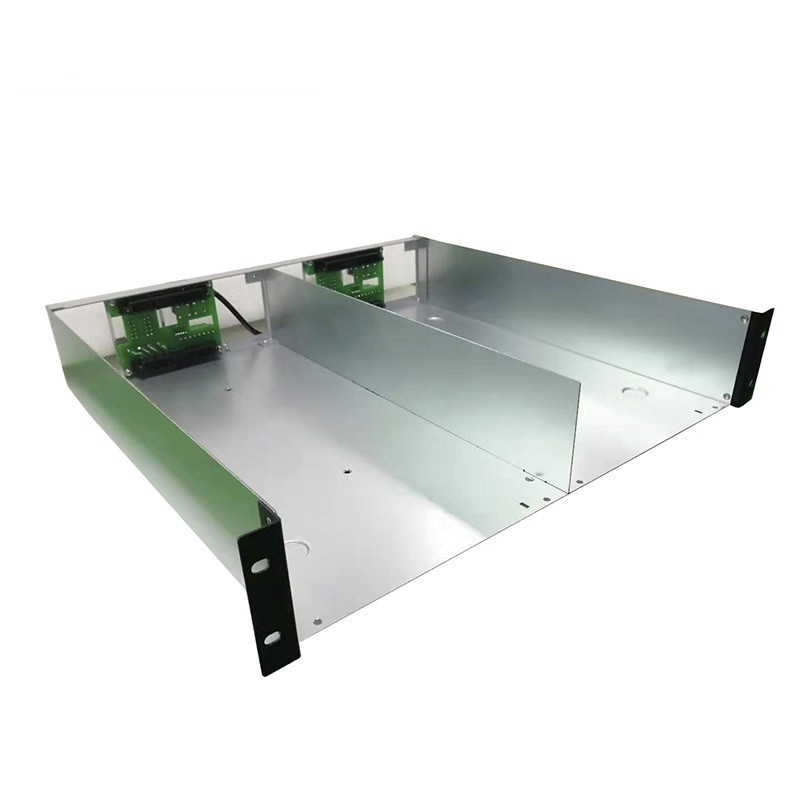

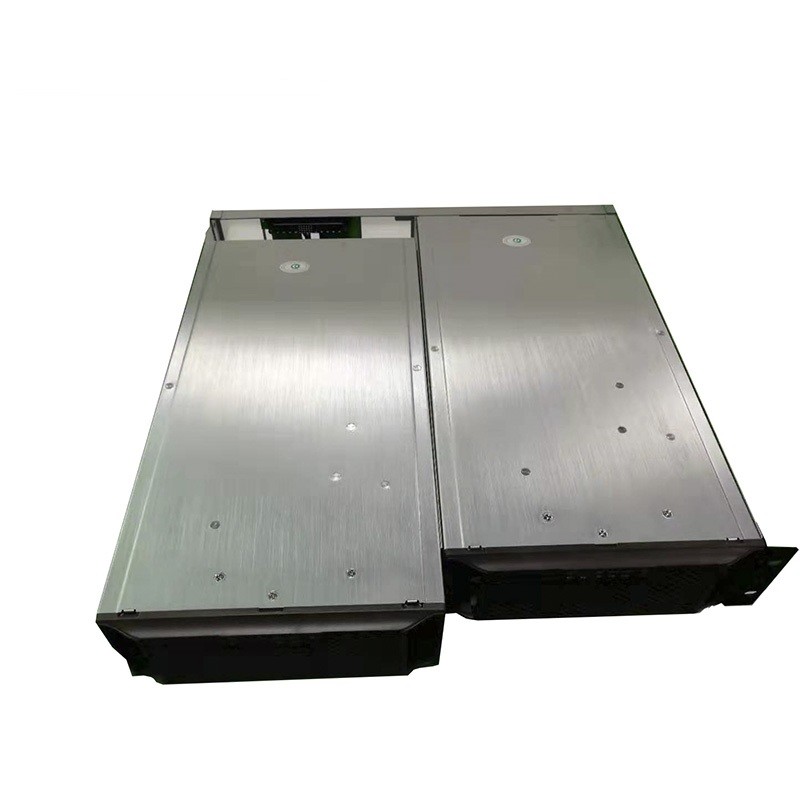

Sıcak takma ile: Herhangi bir parametre ayarı ve işlem yapmaya gerek yok, tak ve çalıştır, modül otomatik olarak normal çalışma durumuna girer, bakım ve değiştirme basit ve hızlıdır.
Modül dahili baypas: Kullanıcılar invertör önceliği veya baypas önceliği seçebilir
İzleme yönetimi: gösterge paneli, arıza sesli ve ışıklı alarmı, RS485 iletişim arayüzü ve arıza kuru kontağı.
Koruma fonksiyonu: Giriş aşırı gerilimi, çıkış aşırı gerilimi, aşırı sıcaklık, kısa devre vb. fonksiyonlara sahiptir.
Yüksek güç yoğunluğu: 1/2 19〞 genişlik tasarımı, hacim sadece konvansiyonel invertörün yarısı kadardır, yerden tasarruf sağlar ve paralel bağlantı için uygundur.
Şartname
| Teknik Veriler |
| Model |

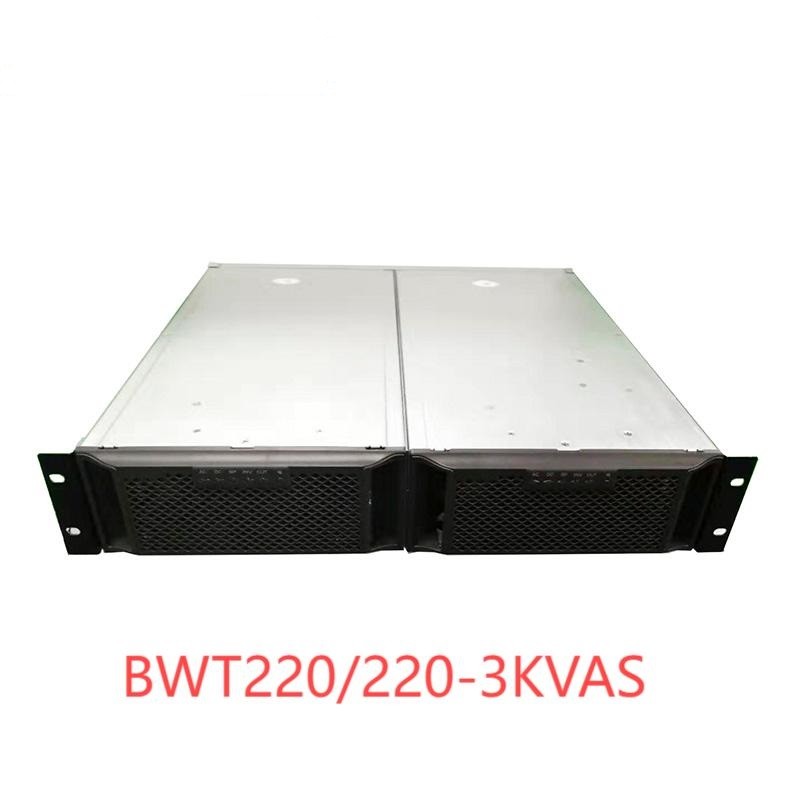

BWT220/220-3KVAS |
| GİRİŞ |
| DC Giriş Voltajı |
220Vdc |
| DC Giriş Akımı |
13.6Max |
| DC Giriş Voltaj Aralığı |
190-270V |
| DolguNGürültü Akımı |
≤10% |
| PF |
0.8 |
| AC BAYPAS GİRİŞİ |
| Giriş Voltaj Aralığı |
270V-190V(±10Vac) |
| Nominal Giriş Akımı |
13.6A |
| Aktarım Süresi |
<12ms |
| ÇIKIŞ |
| Çıkış Kapasitesi |
3000VA |
| Nominal Çıkış Kapasitesi |
2400W |
| Nominal çıkış Voltajı |
220VAC |
| Nominal Çıkış Akımı |
10.9A |
| Çıkış Voltaj Aralığı |
220Vac(Tolerans ±1.5% ) |
| Çıkış Verimliliği |
≥85% |
| Çıkış Frekansı |
50Hz |
| Frekans Aralığı |
43~67Hz |
| Çıkış Dalgası |
Saf sinüs dalgası |
| THD |
≤3% (Hat Yükü) |
| Geçiş Süresi (Baypas'tan İnvertör moduna) |
≤12ms (Yük İle) |
| Çıkış Frekans Aralığı |
50±0.1% veya 60±0.1% |
| Dinamik Reponse Süresi |
5%(yük 0←→100%) |
| PF |
0.8 |
| Çıkış Aşırı Akım Koruması |
| Aşırı Yük Kapasitesi |
10 dakika boyunca çalışmaya devam et @105% |
| Aşırı Yük Kapasitesi |
1 dakika boyunca çalışmaya devam et @ 125% |
| Aşırı Sıcaklık Koruması |
Evet |
| kısa devre Koruması |
Evet (AC Bağlantısı altında test etmeyin) |
| Ters bağlantı koruması |
Evet |
| ÇEVRESEL TEST PERFORMANSI |
| Ortam Sıcaklığı |
-20~ +50℃ |
| Yüksek sıcaklıkta çalışma |
50±2℃ (nominal yük 24S) |
| Düşük sıcaklıkta çalışma |
-20±2℃ (nominal yük 24S) |
| Yüksek sıcaklıkta depolama |
80±2 ℃,24S |
| Düşük sıcaklıkta depolama |
-40±2℃,24S |
| Nem |
0~90%,Yoğuşma yok |
| Çalışma İrtifası (m) |
2000m'ye kadar irtifa Tam güç. düşüş -%2 / 100m, maks. irtifa 5000m |
| PARALEL MOD |
| Maksimum Paralel miktar |
8 adet |
