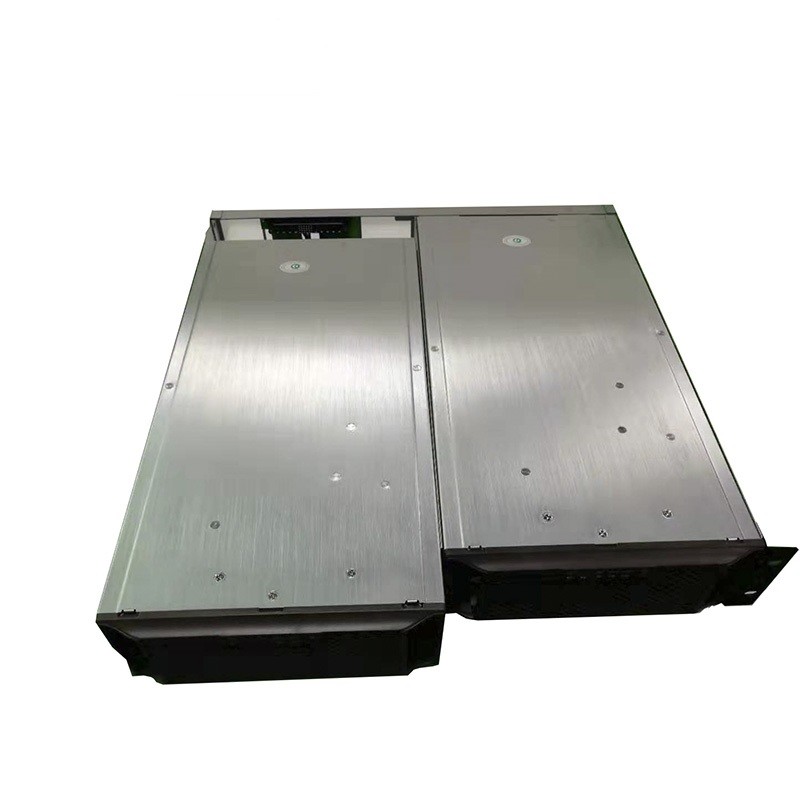

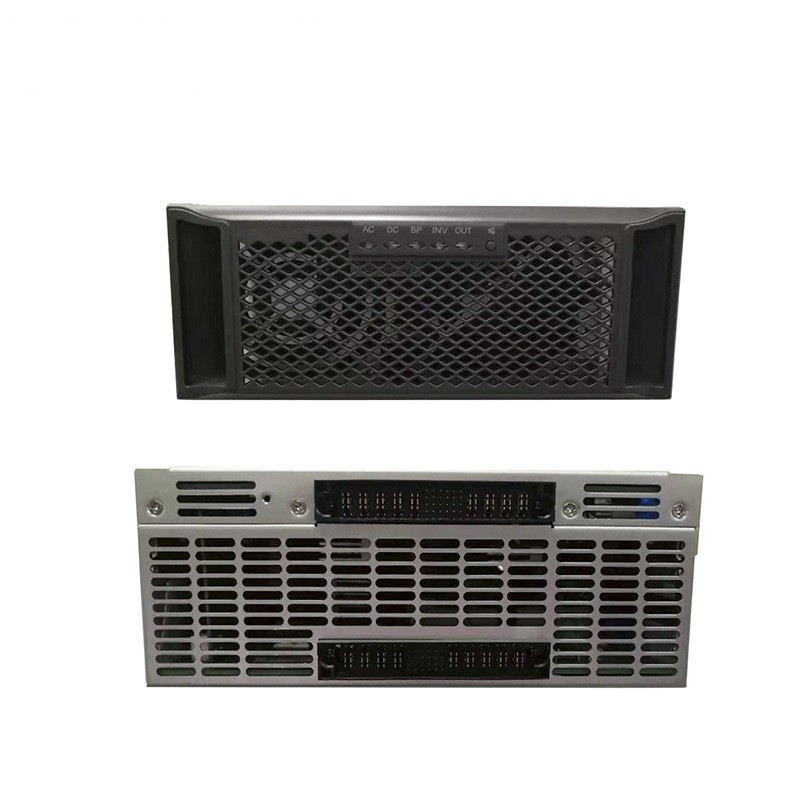

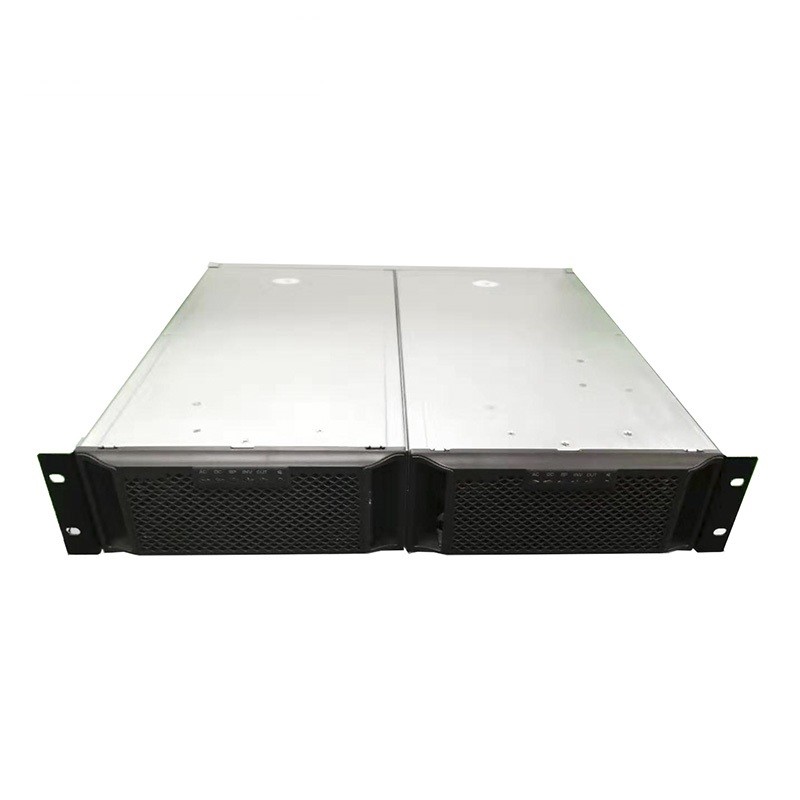

BWT1500 seri 48Vdc & 220Vdc modüler paralel bağlantı inverteri, iletişim DC güç kaynağı tarafından sağlanan 48V dc/220Vdc gücünü 220V / 50Hz sinüzoidal AC gücüne dönüştüren bir tersine çevirme cihazıdır.Giriş DC gücüne dönüştürme yoluyla, Saf Sinüs dalga inverteri kullanıcılara istikrarlı ve bozulmamış AC gücü sunar.Bu anahtar cihazlara esnek çıkış voltajı ve frekansının gücünü sunuyor..
Özellik
Dijital kontrol: 32 bitlik DSP tam dijital ve yüksek frekanslı SPWM teknolojisini benimsiyor, güçlü anti müdahale yeteneği, hızlı hesaplama hızı, yüksek zeka,doğru kontrol hassasiyeti ve saf çıkış dalga şekli
N + 1 paralel yedekleme tasarımı: N + 1 paralel yedekleme güç kaynağı sistemi oluşturabilir. Modüller yüksek güvenilirlik ve esnek yapılandırma ile birbirlerini yedekler.Büyük 128*64 dijital LCD ekran veri bilgileri,4 LED ekran çalışıyor;
Üstat-köle paralel teknolojisi yok: Her modülün çalışması ve paralel bağlantısı, yerleşik DSP tarafından bağımsız olarak kontrol edilir, tek bir arıza noktası yoktur.Modüller arasındaki bağımsız akış.
Sıcak fişleme ile: herhangi bir parametre ayarlama ve işletim yapmanıza gerek yok, fiş ve oynayın, modül otomatik olarak normal çalışma durumuna girer, bakım ve değiştirme basit ve hızlıdır.
Modülde yerleşik bypass: Kullanıcılar inverter önceliğini veya bypass önceliğini seçebilirler
İzleme yönetimi: gösterge paneli, hata ses ve ışık alarmı, RS485 iletişim arayüzü ve hata kuru teması.
Koruma fonksiyonu: Giriş aşırı voltaj, çıkış aşırı voltaj, aşırı sıcaklık, kısa devre ve benzeri fonksiyonlarına sahiptir.

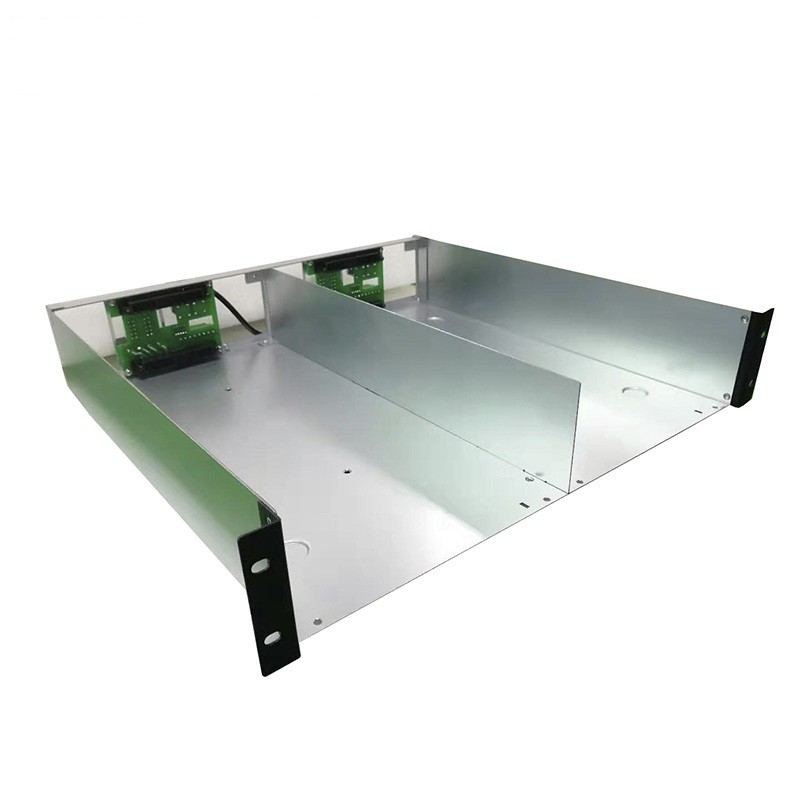

Yüksek güç yoğunluğu: 1/2 19 ′′ genişlik tasarımı, hacim, konvansiyonel inverterin sadece yarısıdır, alan tasarrufu ve uygun paralel.
Spesifikasyon
| Teknik veriler |
| Model |
BWT48/220-2KVAS |
| Girdi |
| DC Giriş Voltajı |
48Vdc |
| DC Giriş Akımı |
42.0Max |
| DC giriş voltaj aralığı |
40-60V |
| Geri doldurmaNOise Akım |
% ≤10 |
| PF |
0.8 |
| AC BY-PASS girişi |
| Girdi Voltaj Aralığı |
270V-190V ((±10Vac) |
| Adlık Giriş Akımı |
9.1A |
| Transfer Zamanı |
< 12 ms |
| Çıkış |
| Üretim Kapasitesi |
2000VA |
| İndirim Kapasitesi |
1600W |
| İsimlendirilmiş çıkış Voltajı |
220VAC |
| Adlık çıkış akımı |
3.6A |
| Çıktı Voltaj Aralığı |
220Vac ((Tolerans ±1.5%) |
| Çıktı Verimliliği |
% 85 |
| Çıktı Sıklığı |
50Hz |
| Frekans aralığı |
43~67Hz |
| Çıkış Dalgası |
Saf sinüs dalgası |
| THD |
≤3% (Hattı Yükleme) |
| Değiştirme zamanı (Inverter moduna geçerek) |
≤12ms (Yükle) |
| Çıkış Frekansı Aralığı |
50±0,1% veya 60±0,1% |
| DinamikREsponseT- Evet. |
% 5 (yük 0←→100%) |
| PF |
0.8 |
| Akım Koruması Üzerine Çıkış |
| Aşırı Yükleme Kapasitesi |
10 dakika çalışmaya devam edin. %105 |
| Aşırı Yükleme Kapasitesi |
Çalışmaya devam edin 1 dakika % 125. |
| Aşırı sıcaklık koruması |
- Evet. |
| Kısa devre koruması |
Evet (AC Connect ile test etmeyin) |
| Ters bağlantı koruması |
- Evet. |
| Çevre testi performansı |
| Çevre sıcaklığı. |
-20~ +50°C |
| Yüksek sıcaklıkta çalışma |
50±2°C (not yükü 24 saat) |
| Düşük sıcaklıkta çalışma |
-20±2°C (not yükü 24 saat) |
| Yüksek sıcaklıkta depolama |
80±2 °C,24 saat. |
| Düşük sıcaklıkta depolama |
-40±2°C,24 saat. |
| Nemlilik |
0~90%,Nem yoğunlaşması yok |
| Uygulama Yüksekliği (m) |
Yükseklik 2000 metreye kadar tam güç. -2% / 100 metre, maksimum yükseklik 5000 metre. |
| Paralel mod |
| Maksimum Paralel miktarlar |
8 birim |
