Eltek Harness Rack To Shelf Sync Cable P/N 308E35480700 Güç çekirdeği

Doğru DC Kablo Yönlendirmesi

Şekil 10 devrim kesici bağlantıları için uygun kablo yönlendirmesini gösterir. Tüm devrim kesici kabloları rafın arkasına baktığınızda, soldaki kablo açıklıklarından yönlendirilmelidir.Bağlantı noktalarının. NOT: Kabloları herhangi bir şekilde yönlendirmek personele veya sisteme zarar verebilir.

9 numaralı devre, dört devre kesici ve yirmi GMT sigorta bağlantısı içerir. Tüm DC çıkış bağlantılarına arkadan erişilebilir (Şekil 12).devreler ve sigortalar ön taraftan erişilebilirken (Şekil 11).

GMT çıkış ve dönüş bağlantılarını, GMT terminal şeritlerindeki sıkıştırma vidalarını kullanarak arka taraftan erişilebilir hale getirin (Şekil 12).Sayfa 10'daki "DC Çıkış Gereksinimleri" bölümündeki özelliklere göre tel boyutunu seçin.. GMT kabloları, GMT terminal blokunun hemen altındaki kablo deliklerinden aşağı doğru yönlendirilmelidir. Bu M3 vidalarını 4.5 in-lbs'e kadar döndürün.Sigortaları Şekil 11'de gösterilen GMT sigorta blokundaki uygun yuvalara yerleştirin.Yük çıkış ve dönüş devre kesici bağlantıları için (A ve B pozisyonları), 12'deki resimde gösterildiği gibi, 5/8'lik merkezli, arka taraftan erişilebilen çift 1⁄4 ′ -20 çubuğuna bağlayın.Sistemin sağ tarafındaki dağıtım kapısının arkasında ön taraftan bakıldığında devre kesici bulunur (Şekil 11).. Sayfa 10'daki "DC çıkış gereksinimleri" bölümündeki özelliklere göre kablolar ve çentiklerin boyutu.Arka taraftan bakıldığında rafın sol tarafındaki kablo deliklerinden kesme kabloları yönlendirilmelidir (Şekil 10).Bir ekipman yükünü LVD korumalı çıkış bağlantılarına bağlamayın.

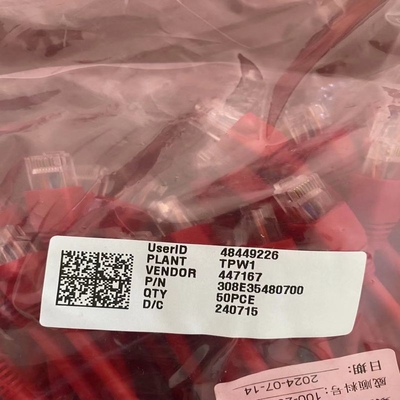

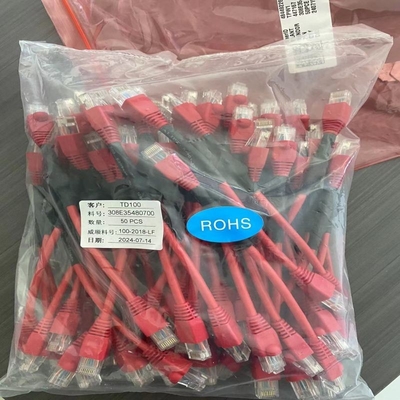

Ürün Görüntüsü

Teslimat
