Saf sinüs dalgası DT-1000 Serisi invertörleri BWITT yeni genişletmek
Bu Serisi, profesyonel bir 19 ′′ rak kablosudur.
Uygulamalara uygun geniş seçenek yelpazesi.
Açıklama:
Bu tip rak montaj inverter yeni nesil çift giriş inverter çözüm ile
Yüksek teknolojiye uygun olan iletişim uygulamaları alanı için tasarlanmıştır.
İletişim sisteminin güvenilirliği. Çözüm 230V AC gücü ile donatılmıştır
Geleneksel UPS güç arasındaki boşluğu dolduran 24V DC güç girişi.
tedarik ve ortak saf sinüs dalga inverter çözümleri.
Kullanıcıların Temiz, istikrarlı ve dayanıklı AC sağlamak için yardımcı olan yeni bir tasarım yapısı kullanır
kritik yükler için güç ve AC güç kaynağı sistemi ile aynı yüksek güvenilirliğe sahiptir.
Özel iletişim saf sinüs dalga invertörünün tasarım özellikleri
AC ve DC güç kaynağı arasındaki sorunsuz dönüşüm, neredeyse hiç dönüşüm
Gecikme ve statik anahtarı oluştur.
Ana özellikleri:

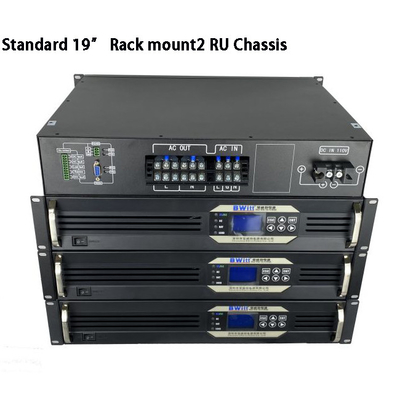

- Evet.Standart 19 ′′ rak montajı2 RU şasi;
- Evet.Gerçek sinüs dalgası çıkışı (T.H.D < 3%)"
- Evet.Büyük 128*64 dijital Lcd ekranı veri bilgileri,4 LED ekran çalışmaktadır.
- Evet.Sistem için kuru temas (DC giriş hatası, AC giriş hatası, aşırı yüklenme)
bilgi, atlama bilgileri ve çıkış hatası)"
- Evet.RS232 ve RS485 & İsteğe bağlı SNMP iletişim portu"
- Evet.Güçlü öz test, Yumuşak çıkış başlatma, AC veya DC iyileşirken otomatik yeniden başlatma başlat;
- Evet.Otomatik anahtarlama fonksiyonu: DC'den AC'ye, AC bypass, 5ms'den az;
- Evet.Sistem işletim durumunun gerçek zamanlı izlenmesi, sesli ve görsel alarm;
- Evet.Tarihsel alarm mesajını kaydeder ve sorulabilir.
- Evet.İçeride bir voltaj düzenleyicisi var. Değişim voltajını dengele.
- Evet.Bakım bypass / DC kullanılabilir;
- Evet.Koruma:Kısa yük koruma, aşırı yük koruma, batarya aşırı/alt voltaj koruma
Koruma, akım ve sıcaklıktan fazla koruma;
Uygulama:
Tüm kritik işletme uygulamaları ve tüm AC yükleri.
Tasarım modüler ve sıcak değiştirilebilir ile ölçeklenebilir
Tamir için düşük ortalama zamanı sağlayan inverter modülleri
Hizmet maliyetlerinin azaltılması ve değişen
Gelecekteki genişleme ihtiyaçları.
Parametreler:
| Teknik veriler |
| Model |
BWT24/230-1KVA |
BWT24/230-2KVA |
BWT24/230-3KVA |
| Girdi |
| Pil Giriş Voltajı |
24Vdc |
| Pil Voltaj Aralığı |
21-29Vdc |
| DC Giriş Akımı |
45.45A en fazla |
90.9A Max |
136.4A En fazla |
| Bypass Giriş Voltajı |
230VacNorm |
| Atlama Voltaj Aralığı |
100-140VAC
)
|
| AC Giriş Frekansı |
50Hz |
| Frekans aralığı |
43~67Hz |
| PF |
>0.8 |
| Çıkış |
| Üretim Kapasitesi |
1000VA |
2000VA |
3000VA |
| İndirim Kapasitesi |
800W |
1600W |
2400W |
| İsimlendirilmiş çıkış Voltajı |
230VAC (Inverter Modu) |
| Adlık çıkış akımı |
3.47A |
6.95A |
10.43A |
| Çıktı Voltaj Aralığı |
230Vac ((Tolerans ±1,5% @ Inverter Modu) |
| Çıktı Verimliliği |
≥85% (Inverter Modu) |

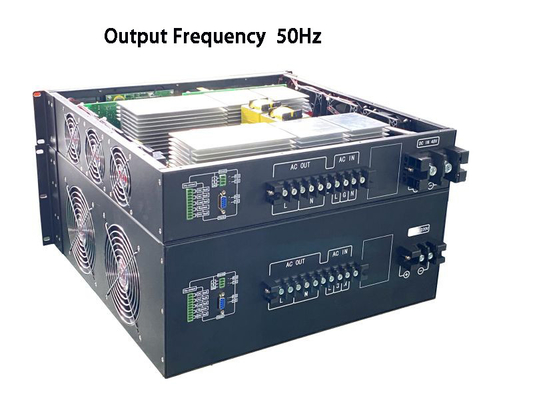

| Çıktı Sıklığı |
50Hz |
| Çıkış Dalgası |
Saf sinüs dalgası |
| THD |
≤3% (Hattı Yükleme) |
| Değiştirme zamanı (Inverter moduna geçerek) |
≤5ms (Yükle) |
| Koruyucu özellik |
| AC Alt Voltaj Anahtar Koruması |
≤180VAC (Backlash voltajı≥5Vac) |
| AC'den Voltaj Değiştiricisi koruması |
≥280VAC |
| Aşırı sıcaklık |
Evet (Automatik Değiştir) |
| Batarya, gerilim koruma noktasında |
≤20VDC |
| Akü Düşük voltaj alarmı |
21VDC±0.5 |
| Pil aşırı voltaj koruma noktası |
≥20VDC |
| Pil aşırı voltajı geri kazanma noktası |
≤29VDC |
| Soğutma |
2 Hayranlar |
2 Hayranlar |
4 Hayranlar |
| Temp.Control@ İç sıcaklık>45°C & Hız Çıktı kapasitesine göre Kapasite @ Çıktı kapasitesi >50% |
| Akım Üzerine Çıkış |
| Aşırı Yükleme Kapasitesi |
Çalışmaya devam et 60s@ aşırı yükleme110% ~ 130% |
| Aşırı Yükleme Kapasitesi |
Çalışmaya devam edin.@Aşırı yük > 150% |
| Aşırı sıcaklık koruması |
- Evet. |
| Kısa devre koruması |
Evet (AC Connect ile test etmeyin) |
| Ters bağlantı koruması |
- Evet. |
| Çıktı OVP |
≥288VAC ((Inverter Modu) |
| Çıktı düşük voltaj alarmı |
≤176VAC (Inverter Modu) |
| Güvenlik ve EMC |
| Dielektrik sertliği ((AC-Chassis) |
3500Vdc/10mA//1min.Flash over yok, arıza yok, yay yok (Sadece AC Giriş önceliği) |
| Dielektrik sertliği ((DC-Şasi) |
750Vdc/10mA/1min.
|
| LVD |
EN 60950-1 |
| EMC/EM I |
EN 61000-6-3; EN 61000-6-1;IEC 61000-6-2 ve IEC 61000-6-4 |
|
ROHS
|
IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC 62321-7, IEC 62321-8
|
| Çevre testi performansı |
| Çevre sıcaklığı. |
-20~ +50°C |
| Yüksek sıcaklıkta çalışma |
50±2°C (not yükü 24 saat) |
| Düşük sıcaklıkta çalışma |
-20±2°C (not yükü 24 saat) |
| Yüksek sıcaklıkta depolama |
80±2 °C, 24 saat |
| Düşük sıcaklıkta depolama |
-40±2°C, 24 saat |
| Nemlilik |
0 ~ 90%, Nem yoğunlaşması yok |
| Uygulama Yüksekliği (m) |
Yükseklik 2000 metreye kadar tam güç. -2% / 100 metre, maksimum yükseklik 5000 metre. |
| İletişim |
| 232 ve 485. |
- Evet. |
| SNMP |
İsteğe bağlı |
| Kuru temas |
5 grup |
| LCD Ekranı |
|
LCD Durumu
|
Giriş ve çıkış Voltaj, Frekans, Çıkış Akımı, Temp., Yük Hızı, LOGO vb.
|
|
Dönüştürücü Durumu
|
Normal Analar, Normal Değiştiriciler, Piller Alt Voltaj ve Çıkış Aşırı yük vb.
|
| Ölçüm |
| Boyut W*D*H(mm) |
482mm * 370mm * 88mm (2RU) |
| Ağırlık |
11.5KG |
