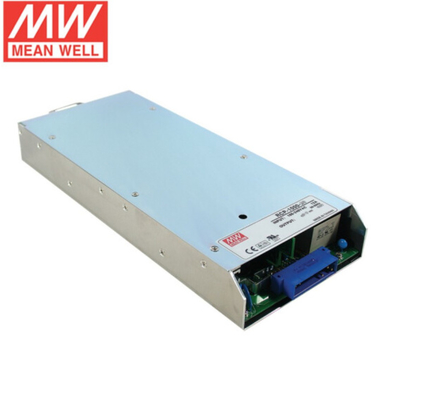

Mean Well RCP serisi 19 inç güç kaynağı 1000W-1800W RCP-1000-12 RC0-1000-24 güç sistemi
Özellikler :
- Komple rafa monte edilebilir ön uç çözümü: doğrultucu ve şarj cihazı
- 1U düşük profil
- 19 inç raf rafı mevcut
Watt :
1000W~18000W
modeli:
Güç kapasitesi:RCP-1000 /RCP-1600/RCP-2000
Şarj cihazı: RCB-1600

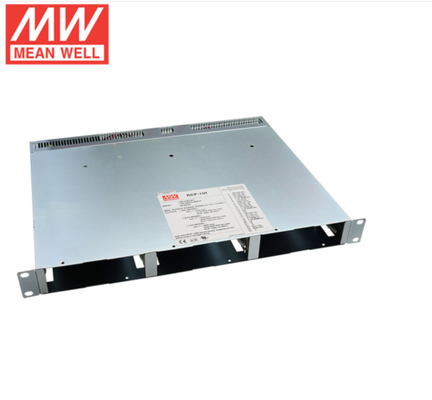

Raf:RCP-1U /RHP-1U /RKP-1U
Denetleyici ve Monitör : RCP-MU /RKP-CMU1
Uygulamalar
- Endüstriyel Otomasyon
- Dağıtılmış güç mimari sistemi
- Kablosuz / telekomünikasyon çözümleri
- Yedek güç sistemi
- Elektrikli araç şarj sistemi
- Sabit akım kaynak sistemi
Teknik döküman :
| MODEL |
RCP-1000-12 |
RCP-1000-24 |
RCP-1000-48 |
|
ÇIKTI
|
DC GERİLİMİ |
12V |
24V |
48V |
| ANMA AKIMI |
60A |
40A |
21A |
| GÜNCEL ARALIK |
0 ~ 60A |
0 ~ 40A |
0 ~ 21A |
| ANMA GÜCÜ |
720W |
960W |
1008W |
| DALGALANMA VE GÜRÜLTÜ (maks.)Not.2 |
150mVp-p |
200mVp-p |
300mVp-p |
| GERİLİM ADJ.ARALIK(SVR) |
11.6 ~ 12.4V |
23,2 ~ 24,8V |
46,3 ~ 49,7V |
| GERİLİM TOLERANSINot.3 |
±1.0% |
±1.0% |
±1.0% |
| HAT DÜZENLEME |
±0.5% |
±0.5% |
±0.5% |
| YÜK DÜZENLEMESİ |
±0.5% |
±0.5% |
±0.5% |
| KURULUM, YÜKSELME ZAMANI |
1000ms, 60ms/230VAC tam yükte |
| BEKLEME SÜRESİ (Tip.) |
Tam yükte 16ms/230VAC |
|
GİRİŞ
|
GERİLİMARALIK Not.4 |
90 ~ 264VAC 127 ~ 370VDC |
| FREKANS ARALIĞI |
47 ~ 63Hz |
| VERİMLİLİK (Tip.) |
%81 |
%87 |
%89 |
| AC AKIM (Tip.) |
8.5A/115VAC 4.5A/230VAC |
10.5A/115VAC 5.5A/230VAC |
11A/115VAC 5.5A/230VAC |
| HAREKET AKIMI (Tip.) |
SOĞUK BAŞLANGIÇ 50A |
| KAÇAK AKIM |
<1.1mA / 230VAC |
|
KORUMA
|
AŞIRI YÜKLEME |
105 ~ 125 nominal çıkış gücü |
| Koruma tipi : Sabit akım sınırlaması, arıza durumu ortadan kalktıktan sonra otomatik olarak düzelir |
| AŞIRI GERİLİM |
13,2 ~ 16.2V |
26,4 ~ 32,4V |
52,8 ~ 64,8V |
| Koruma tipi : O/p voltajını kapatın, kurtarmak için yeniden açın |
| AŞIRI SICAKLIK |
O/p voltajını kapatın, sıcaklık düştükten sonra otomatik olarak düzelir |
|
İŞLEV
|
YARDIMCI GÜÇ |
5V @ 0.3A |
| UZAKTAN AÇMA-KAPAMA KONTROLÜ |
Elektrik sinyali veya kuru kontak ile AÇIK:kısa KAPALI:açık |
| UZAKTAN ALGI |
0,5V'a kadar yük kablolarındaki voltaj düşüşünü telafi edin |
| ÇIKIŞ GERİLİMİ PROGRAMLANABİLİR |
Çıkış voltajının ayarlanmasına, nominal çıkış voltajının %90 ~ 110'una izin verilir.Lütfen İşlev Kılavuzuna bakın. |
| DC TAMAM SİNYALİ |
İzole edilmiş TTL sinyali çıkışı, Lütfen Kurulum Kılavuzuna bakın |
| AC OK SİNYAL |
İzole edilmiş TTL sinyali çıkışı, Lütfen Kurulum Kılavuzuna bakın |
| AŞIRI SICAKLIK UYARISI |
Aşırı sıcaklık uyarısı için "Yüksek" mantığı, Lütfen Kurulum Kılavuzuna bakın, izole sinyal |
|
ÇEVRE
|
ÇALIŞMA SICAKLIĞI. |
-20 ~ +60℃ ("Derating Eğrisi"ne bakın) |
| ÇALIŞMA NEMİ |
%20 ~ %90 RH yoğuşmasız |
| DEPOLAMA SICAKLIĞI, NEM |
-40 ~ +85℃, %10 ~ 95 RH yoğuşmasız |
| TEMP.KATSAYISI |
±0.02%/℃ (0 ~ 50℃) |
| TİTREŞİM |
10 ~ 500Hz, 2G 10dk/1döngü, 60dk.her biri X, Y, Z eksenleri boyunca |
|
GÜVENLİK & EMC
(Not 5)
|
GÜVENLİK STANDARTLARI |
UL62368-1, CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 onaylı |
| DAYANIKLI GERİLİM |
I/PO/P:3KVAC I/P-FG:2KVAC O/P-FG:0.7KVDC |
| İZOLASYON DİRENCİ |
I/PO/P, I/P-FG, O/P-FG:100M Ohm / 500VDC / 25℃/ %70 RH |
|
EMC EMİSYONU
|
Parametre |
Standart |
Test Seviyesi / Not |
| Yürütülen |
BS EN/EN55032 (CISPR32) |
B Sınıfı |
| yayılan |
BS EN/EN55032 (CISPR32) |
B Sınıfı |
| harmonik akım |
BS EN/EN61000-3-2 |
----- |
| Voltaj Titreme |
BS EN/EN61000-3-3 |
----- |
|
EMC BAĞIŞIKLIĞI
|
BS EN/EN55024, BS EN/EN61000-6-2 |
| Parametre |
Standart |
Test Seviyesi / Not |
| ESD |
BS EN/EN61000-4-2 |
Seviye 3, 8KV hava ;Seviye 2, 4KV kontak |
| yayılan |
BS EN/EN61000-4-3 |
3. seviye |
| EFT / Patlama |
BS EN/EN61000-4-4 |
3. seviye |
| Kabarmak |
BS EN/EN61000-4-5 |
Seviye 4, 4KV/Line-Earth ;Seviye 3, 2KV/Hat-Hat |
| Yürütülen |
BS EN/EN61000-4-6 |
3. seviye |
| Manyetik alan |
BS EN/EN61000-4-8 |
Seviye 4 |
| Gerilim Düşüşleri ve Kesintiler |
BS EN/EN61000-4-11 |
>%95 düşüş 0,5 dönem, %30 düşüş 25 dönem,
>%95 kesinti 250 dönem
|
|
DİĞERLERİ
|
MTBF |
840.8K saat dk.Telcordia SR-332 (Bellcore);107.4K saat dk.MIL-HDBK-217F (25℃) |
| BOYUT |
295*127*41mm (U*G*Y) |
| PAKETLEME |
1.93Kg;6 adet/12.6Kg/1.04CUFT |
| NOT |
1. Özel olarak belirtilmeyen tüm parametreler 230VAC girişte, nominal yükte ve 25℃ ortam sıcaklığında ölçülür.
2. Dalgalanma ve gürültü, 0.1uf ve 47uf paralel kapasitör ile sonlandırılmış 12" bükümlü çift tel kullanılarak 20MHz bant genişliğinde ölçülür.
3. Tolerans : kurulum toleransını, hat regülasyonunu ve yük regülasyonunu içerir.
4. Düşük giriş voltajlarında değer kaybı gerekebilir.Daha fazla ayrıntı için lütfen değer kaybı eğrisini kontrol edin.
5. Güç kaynağı, nihai bir ekipmana kurulacak bir bileşen olarak kabul edilir.Ünite üzerine monte edilerek tüm EMC testleri yapılır.
1 mm kalınlığında 720 mm * 360 mm metal plaka.Nihai ekipmanın hala EMC direktiflerini karşıladığı yeniden onaylanmalıdır.Nasıl yapılacağı konusunda rehberlik için
bu EMC testlerini gerçekleştirin, lütfen "Bileşen güç kaynaklarının EMI testi"ne bakın.(http://www.meanwell.com adresinde mevcut olduğu gibi)
6. 2000m'den (6500ft) daha yüksek çalışma irtifaları için fansız modellerde 3.5℃/1000m ve fanlı modellerde 5℃/1000m'lik ortam sıcaklığı düşüşü.
※ Ürün Sorumluluğu Feragatnamesi:Ayrıntılı bilgi için lütfen https:// adresine bakın.www.meanwell.com/serviceDisclaimer.aspx
|
