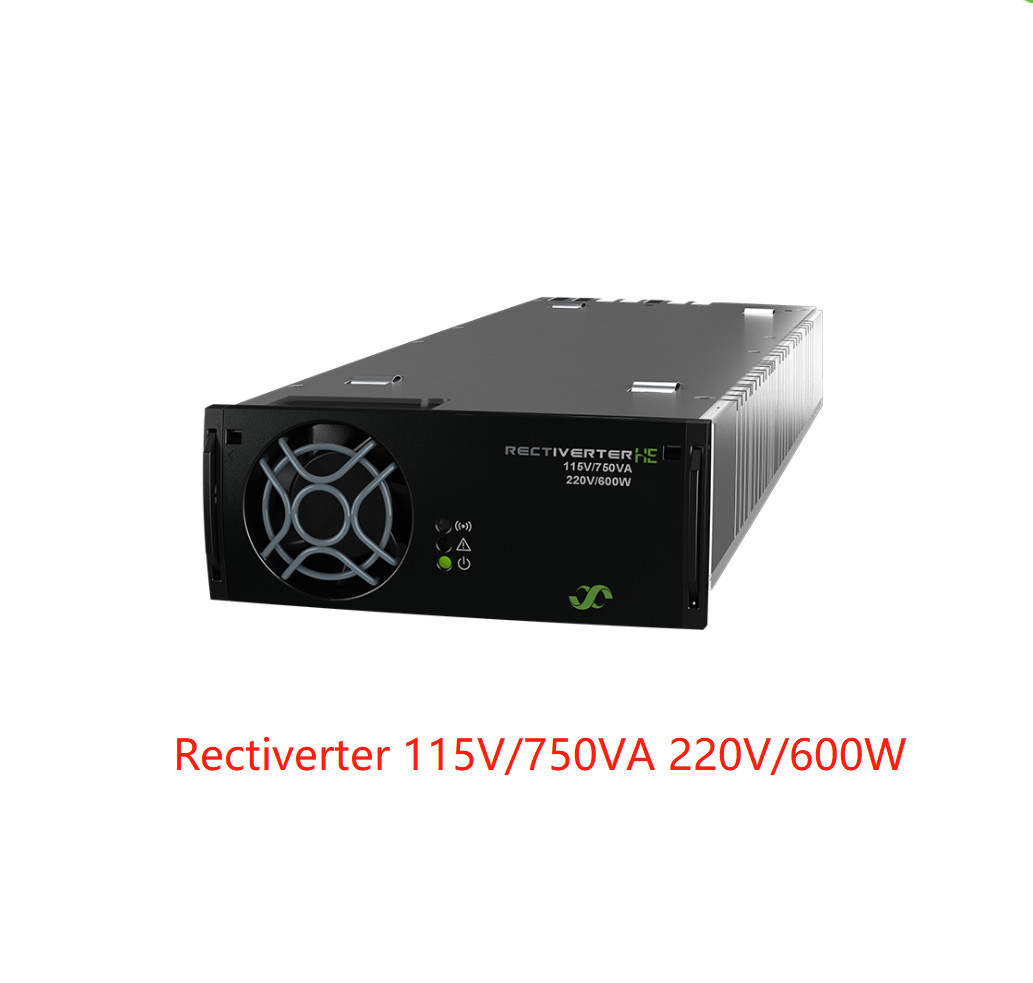

Modeller / sipariş bilgileri 230/1500 230/1500 230/1500 115/750 115/750 115/750
110/1200 110/150 110/0 110/600 110/75 110/0
|
| Bölüm numarası 241123.130 241123.131 241123.132 241123.130L 241123.131L 241123.132L |
| AC çıkış verileri |
| Voltaj (varsayılan) / ( ayarlanabilir aralık) 230 VAC/ 200 - 240 VAC115 VAC/ 100 - 127 VAC |
| Frekans (varsayılan inverter modu) 50 Hz (uygun) 60 Hz (uygun) |
| Frekans (ayarlanabilir invertör modu) 50Hz, 60Hz veya son senkronize edilen 50/60Hz (adaptif), 94-106Hz6) |
| Maksimum güç (sürekli / aşırı yükleme (< 15s) ) 1200 W (1500 VA) / 2000 VA 600 W (750 VA) / 1000 VA |
| Yük paylaşımı, aktif gücün %5'inden %10'a kadar |
| Maksimum akım (sürekli / aşırı yüklenme (< 15s)) 6.5 ARMS/ 8.7 ARMS |
| Akım (maksimum) Hızlı hareket (20ms) 32 A (6 x nominal) |
| THD < 1,5 % direnci yükünde |
| Koruma sigortası L, Sıcak takılabilir, Varistor |
| DC Çıkış Verileri |
| Voltaj (varsayılan) / ( ayarlanabilir aralık) 122.5 VDC/ 97 - 145 VDC |
| Güç (en fazla @ nominal giriş) 1200 W1)150 W 0 W2)600 W1)75 W 0 W2) |
| Akım (en fazla @V)Dışarı≤ 108 VDC) 11.11 A1)1.38 A - 5.55 A1)0.69 A - |
| Bekleme süresi, maksimum çıkış gücü > 10ms; VDışarı> 95 VDC(yalnızca düzleyici modunda) |
| Akım paylaşımı (10 - 100% yük) 10 - 100% yük arasındaki maksimum akımın ±5%'i |
| Statik Voltaj düzenleme (10 - 100% yük) ±0,5% |
| Dinamik Voltaj Düzenlemesi ±5.0% 10 -90% veya 90 -10% yük değişimi için, düzenleme süresi < 50 ms |
| Dönüşüm < 500 mVPP, 30 MHz bant genişliği |
| Koruma Kısa devre kanıtı, Aşırı voltaj kapama, Ters polarite, ORing FET ve Fuse |
| Girdi verileri |
| AC Ana Girdi Voltajı (menzil / LV bağlantısını kes) 185 - 275 VAC/ 170 VAC95 - 140 VAC/ 85 VAC |
| Değişen akım (en fazla) 11.5 ARMS9.1 ARMS 3)8.2 ARMS 3)11.3 ARMS10.1 ARMS 3)9.2 ARMS 3) |
| Frekans ( Varsayılan: senkronizasyon aralığı) 47-53 & 57-63 Hz 47-53 & 57-63 Hz |
| Frekans ( ayarlanabilir: senkronizasyon aralığı) 47-53 Hz, 57-63 Hz veya her ikisi de (adaptif) |
| Güç faktörü / THD > 0,99% veya daha fazla yük / < 3,5% |
| AC Giriş Koruma Sigortası L ve N, Sıcak Bağlanabilir, Varistor |
| DC Voltaj nominal / genişletilmiş aralığı4)102 - 145 VDC/ 90 - 102 VDC |
| DC Akım (maksimum) Aşırı yükleme sırasında 12.5 A / 18 A (15s) Aşırı yükleme sırasında 6.3 A / 9 A (15s) |
| Diğer özellikler |
| Verimlilik: >96% (ana mod), >95% (dönüştürücü mod), >93% (ana mod), >92% (dönüştürücü mod) |
| 3.85 kV yalıtımDC- Klima.İçeri/dışarıPE'ye 3,55 kVDC- Klima.İçeri/dışarıDC'ye, 4,25 kVDC- Klima.İçeri/dışarıCAN/SYNC'e, 1.75 kVDC- DC'den PE'ye, 3,5 kVDC- DC'den CAN/SYNC'e. |
|
Alarmlar: Kırmızı LED Düşük ve yüksek ağ giriş voltajı kapatma, Yüksek ve düşük sıcaklık kapatma, Rectiver arızası, Alarm rölesi [NO max 75 V]DC/ 100 mA] Fener arızası, düşük çıkış voltaj alarmı, CAN otobüs arızası, Sync otobüs arızası
(AC çıkışıYa daDC çıkış alarmları) kayboldu ve Senkronizasyon başarısız oldu
|
| Uyarılar: Sarı LED Dönüştürücü, DC veya AC bağlantı noktasındaki güç oranı modunda veya güç veya akım sınırı modunda, Uzaktan çıkış akım sınırı etkinleştirilmiş, Kontrolör ile CAN iletişiminin kaybı |
| Normal çalışma: Yeşil LED AC çıkışı ve/veya DC çıkışı açık ve iyi |
| MTBF (Telcordia SR-332 Iss.I III (a) yöntemi) 260 000 saat (@ Tambient: 25 °C) |
| Çalışma sıcaklığı -40 ila +75°C (-40 ila +167°F), nem 5 - 95% RH kondansiyonsuz |
| Her bir AC ve DC çıkış için 55°C (131°F) 1200W ila 480W @ 75°C (167°F) üzerinde sıcaklık değerlendirme (toplam güç 2000W ila 800W) |
| Depolama sıcaklığı -40 ila +85°C (-40 ila +185°F), nem 0 - 99% RH yoğunlaşmaz |
| Boyutlar [WxHxD] / Ağırlık 109 x 41.5 x 327 mm (4.25 x 1.69 x 13 ′′) / 1.95 kg (4.3 lbs) |
| Tasarım standartları |
| Elektriksel güvenlik EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC/EN 62040-1:2008+A1:2013 UL 60950-1:2014, UL1778:2014, CSA C22.2 No. 107.3-14 |
|
EN 61000-6-1:2019-6-2:2019- 6-3:2007 + A1:2011- 6-4:2019, IEC 61000-6-5:2015
EMC EN 62040-2:2006 (C1 emisyonları, C2/C3 bağışıklığı), FCC CFR 47 Bölüm 15
EN50121 -2:2017+A1:2019, -4:2016+A1:2019, -5:2017+A1:20195)
|
|
EU 2015/863 (RoHS) & 2012/19/EU (WEEE) / ETSI EN 300 019: 2-1 (Sınıf 1.2) & 2-2 (Sınıf 2.3)
Çevre IEC 62040-5-3:2016 maddesine göre normal çalışma koşulları 4.2. Diğer çalışma koşulları
IEC 62040-5-3:2016 maddesinin 4. bölümü.3, bilgilendirilmelidir
|
|
1) AC yükü önceliklidir. Maksimum mevcut DC çıkış gücü ve akımı 3) Eğer DC portu 97V'nin altındaki voltajı çekerek aşırı yüklenirse, giriş akımı bu seviyenin üzerinde artabilir.
anlık AC yük ve AC giriş voltajı; yani maksimum 800W/7.4A tam AC güçte ve 4) Düşük performans - aşırı yük desteği yok,ve 200 - 240 VAC çıkış için THD artacak ve 230VAC için maksimum nominal giriş. çıkış gücü oranları (90 VAC @ 230 VAC için 970W) 5) 4kV harici dalgalanma gereksinimini karşılamak için
2) DC bağlantı noktası hala iki yönlü bağlantı noktası olarak kabul edilmelidir; AC bağlantı noktası 6) üzerinde şebekeye bağlı koruma gerekirse gerilim mevcut olacaktır. FW sürümü ≥ 1.20/1.20
|
