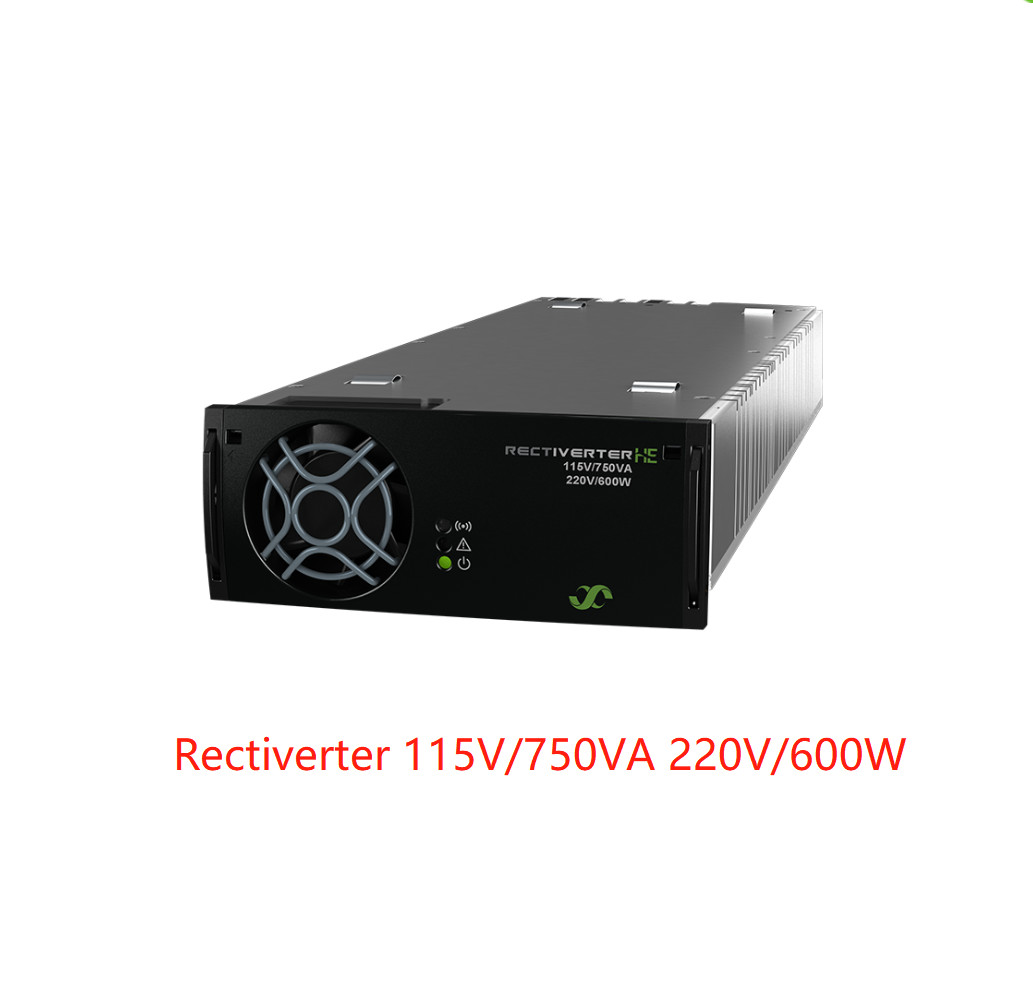

Modeller / sipariş bilgileri 230/1500 230/1500 230/1500 115/750 115/750 115/750
220/1200 220/150 220/0 220/600 220/75 220/0
|

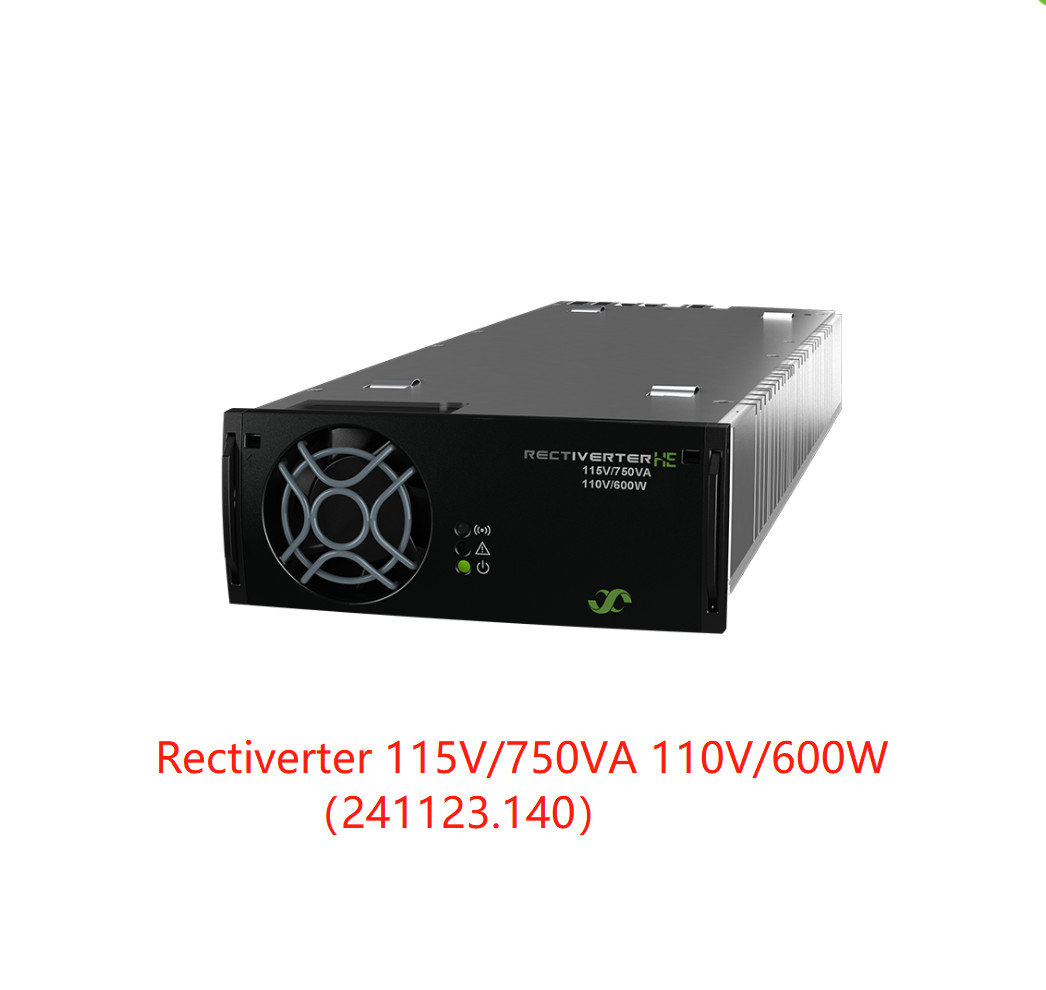

| Bölüm numarası 241123.140 241123.141 241123.142 241123.140L 241123.141L 241123.142L |
| AC çıkış verileri |
| Voltaj (varsayılan) / ( ayarlanabilir aralık) 230 VAC/ 200 - 240 VAC115 VAC/ 100 - 127 VAC |
| Frekans (varsayılan inverter modu) 50 Hz (uygun) 60 Hz (uygun) |
| Frekans (ayarlanabilir invertör modu) 50Hz, 60Hz veya son senkronize edilen 50/60Hz (adaptif), 94-106Hz6) |
| Maksimum güç (sürekli / aşırı yükleme (< 15s) ) 1200 W (1500 VA) / 2000 VA 600 W (750 VA) / 1000 VA |
| Yük paylaşımı, aktif gücün %5'inden %10'a kadar |
| Maksimum akım (sürekli / aşırı yüklenme (< 15s)) 6.5 ARMS/ 8.7 ARMS |
| Akım (maksimum) Hızlı hareket (20ms) 32 A (6 x nominal) |
| THD < 1,5 % direnci yükünde |
| Koruma sigortası L, Sıcak takılabilir, Varistor |
| DC Çıkış Verileri |
| Voltaj (varsayılan) / ( ayarlanabilir aralık) 245 VDC/ 194 - 290 VDC |
| Güç (en fazla @ nominal giriş) 1200 W1)150 W 0 W2)600 W1)75 W 0 W2) |
| Akım (en fazla @V)Dışarı≤ 216 VDC) 5.56 A1)0.69 A - 2.78 A1)0.34 A - |
| Bekleme süresi, maksimum çıkış gücü > 10ms; VDışarı> 190 VDC(yalnızca düzleyici modunda) |
| Akım paylaşımı (10 - 100% yük) 10 - 100% yük arasındaki maksimum akımın ±5%'i |
| Statik Voltaj düzenleme (10 - 100% yük) ±0,5% |
| Dinamik Voltaj Düzenlemesi ±5.0% 10 -90% veya 90 -10% yük değişimi için, düzenleme süresi < 50 ms |
| Dalgalanma < 1 VPP, 30 MHz bant genişliği |
| Koruma Kısa devre kanıtı, Aşırı voltaj kapama, Ters kutupluk ve sigorta |
| Girdi verileri |
| AC Ana Girdi Voltajı (menzil / LV bağlantısını kes) 185 - 275 VAC/ 170 VAC95 - 140 VAC/ 85 VAC |
| Değişen akım (en fazla) 11.5 ARMS9.1 ARMS 3)8.2 ARMS 3)11.3 ARMS10.1 ARMS 3)9.2 ARMS 3) |
| Frekans ( Varsayılan: senkronizasyon aralığı) 47-53 & 57-63 Hz 47-53 & 57-63 Hz |
| Frekans ( ayarlanabilir: senkronizasyon aralığı) 47-53 Hz, 57-63 Hz veya her ikisi de (adaptif) |
| Güç faktörü / THD > 0,99 % veya daha fazla yük altında / < 3,5% |
| AC Giriş Koruma Sigortası L ve N, Sıcak Bağlanabilir, Varistor |
| DC Voltaj nominal / genişletilmiş aralığı4)204 - 290 VDC/ 180 - 204 VDC |
| DC Akım (maksimum) 6.67 A / 9 A aşırı yükleme sırasında (15s) 3.2 A / 4.5 A aşırı yükleme sırasında (15s) |
| Diğer özellikler |
| Verimlilik > 96% (ana mod (AC/AC ve AC/DC)), > 94% (invertör mod (DC/AC)) |
| 3.85 kV yalıtımDC- Klima.İçeri/dışarıPE'ye 3,55 kVDC- Klima.İçeri/dışarıDC'ye, 4,25 kVDC- Klima.İçeri/dışarıCAN/SYNC'e, 2,2 kVDC- DC'den PE'ye, 3,5 kVDC- DC'den CAN/SYNC'e. |
| Alarmlar: Kırmızı LED Düşük ve yüksek ağ giriş voltajı kapatma, Yüksek ve düşük sıcaklık kapatma, Rectiver arızası, Alarm rölesi [NO max 75 V]DC/ 100 mA] Çıkışta aşırı voltaj kapanışı, Fan arızası, Düşük çıkış voltaj alarmı, CAN otobüs arızası, Senkronize otobüs (AC çıkışı)Ya daDC çıkış alarmları) kayboldu ve Senkronizasyon başarısız oldu |
| Uyarılar: Sarı LED Dönüştürücü, DC veya AC bağlantı noktasındaki güç oranı modunda veya güç veya akım sınırı modunda, Uzaktan çıkış akım sınırı etkinleştirilmiş, Kontrolör ile CAN iletişiminin kaybı |
| Normal çalışma: Yeşil LED AC çıkışı ve/veya DC çıkışı açık ve iyi |
| Çalışma sıcaklığı -40 ila +75°C (-40 ila +167°F), nem 5 - 95% RH kondansiyonsuz |
| Her bir AC ve DC çıkış için 55°C (131°F) 1200W ila 480W @ 75°C (167°F) üzerinde sıcaklık değerlendirme (toplam güç 2000W ila 800W) |
| Depolama sıcaklığı -40 ila +85°C (-40 ila +185°F), nem 0 - 99% RH yoğunlaşmaz |
| Boyutlar [WxHxD] / Ağırlık 109 x 41.5 x 327 mm (4.25 x 1.69 x 13 ′′) / 1.95 kg (4.3 lbs) |
| Tasarım standartları |
| Elektriksel güvenlik EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC/EN 62040-1:2008+A1:2013 UL 60950-1:2014, UL1778:2014, CSA C22.2 No. 107.3-14 |
|
EN 61000-6-1:2019-6-2:2019- 6-3:2007 + A1:2011- 6-4:2019, IEC 61000-6-5:2015
EMC EN 62040-2:2006 (C1 emisyonları, C2/C3 bağışıklığı), FCC CFR 47 Bölüm 15 EN50121 -2:2017+A1:2019, -4:2016+A1:2019, -5:2017+A1:20195)
|
|
EU 2015/863 (RoHS) & 2012/19/EU (WEEE) / ETSI EN 300 019: 2-1 (Sınıf 1.2) & 2-2 (Sınıf 2.3)
Çevre IEC 62040-5-3:2016 maddesine göre normal çalışma koşulları 4.2. IEC 62040-5-3:2016 maddesine göre diğer çalışma koşulları 4.3, bilgilendirilmelidir
|
|
1) AC yükü önceliklidir. Maksimum mevcut DC çıkış gücü ve akımı 3) Eğer DC portu aşırı yüklenerek voltajı 194V'nin altına çekerse, giriş akımı bu seviyenin üzerinde artabilir.anlık AC yükü ve AC giriş voltajı; yani maksimum 800W/7.4A tam AC güç ve nominal 4) Düşük performans - fazla yük desteği yok ve 200 - 240 VAC çıkış THD artacak ve maksimum giriş 230VAC için.Çıktı gücü oranları (230 VAC @ 180 VDC için 970W'ye kadar) 5) 4kV dış dalgalanma gereksinimini karşılamak için
2) DC bağlantı noktası hala iki yönlü bağlantı noktası olarak kabul edilmelidir; AC bağlantı noktası 6) üzerinde şebekeyle çalışan koruma gerekirse gerilim mevcut olacaktır. FW sürümü ≥ 1.10/1.10
|
