Modeller / sipariş bilgileri 230/1500 230/1500 230/1500 115/750 115/750 115/750
220/1200 220/150 220/0 220/600 220/75 220/0
|

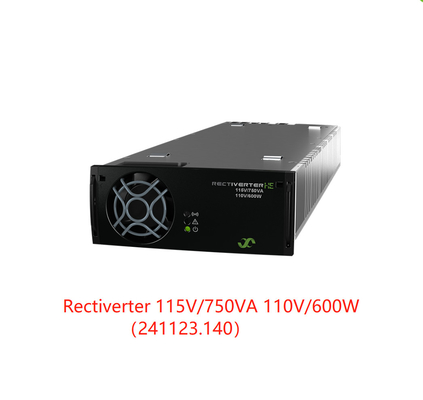

| Parça numarası 241123.140 241123.141 241123.142 241123.140L 241123.141L 241123.142L |
| AC ÇIKIŞ VERİLERİ |
| Voltaj (varsayılan) / (ayarlanabilir aralık) 230 VAC/ 200 - 240 VAC115 VAC/ 100 - 127 VAC |
| Frekans (varsayılan inverter modu) 50 Hz (uyarlanabilir) 60 Hz (uyarlanabilir) |
| Frekans (ayarlanabilir inverter modu) 50Hz, 60Hz veya son senkronize edilmiş 50/60Hz (uyarlanabilir), 94-106Hz6) |
| Güç maksimum (sürekli / aşırı yük (<15s)) 1200 W (1500 VA) / 2000 VA 600 W (750 VA) / 1000 VA |
| %10'dan %100'e kadar yük paylaşımı aktif gücün ±%5'i |
| Akım maksimum (sürekli / aşırı yük (<15s) ) 6,5 ARMS/ 8,7 ARMS |
| Akım (maksimum) Hızlı açma (20ms) 32 A (6 x nominal) |
| Dirençli yükte THD < %1,5 |
| Koruma Sigortası L, Çalışırken takılabilir, Varistör |
| DC ÇIKIŞ VERİLERİ |
| Voltaj (varsayılan) / (ayarlanabilir aralık) 245 VDC/ 194 - 290 VDC |
| Güç (maksimum @nominal giriş) 1200 W1)150W 0W2)600W1)75 W 0 W2) |
| Akım (maksimum @VDIŞARI≤ 216 VDC) 5,56 A1)0,69 A - 2,78 A1)0.34 A - |
| Bekleme süresi, maksimum çıkış gücü >10ms;VDIŞARI> 190VDC(sadece doğrultucu modunda) |
| Akım paylaşımı (%10 - %100 yük) %10 ila %100 yük arasında maksimum akımın ±%5'i |
| Statik Voltaj regülasyonu (%10 - %100 yük) ±0.5% |
| Dinamik Voltaj regülasyonu %10-90 veya %90-10 yük değişimi için ±5.0%, regülasyon süresi < 50ms |
| Dalgalanma < 1 VPP, 30 MHz bant genişliği |
| Koruma Kısa devre korumalı, Aşırı gerilim kapatma, Ters polarite ve Sigorta |
| GİRİŞ VERİLERİ |
| AC Şebeke Giriş Voltajı (aralık / AG bağlantı kesme) 185 - 275 VAC/ 170VAC95 - 140 VAC/ 85 VAC |
| AC Akım (maksimum) 11,5 ARMS9.1 ARMS 3)8.2 ARMS 3)11.3 BirRMS10.1 ARMS 3)9.2 BirRMS 3) |
| Frekans (varsayılan: senkronizasyon aralığı) 47-53 ve 57-63 Hz 47-53 ve 57-63 Hz |
| Frekans (ayarlanabilir: senkronizasyon aralığı) 47-53 Hz, 57-63 Hz veya her ikisi (uyarlanabilir) |
| Güç Faktörü / THD > 0,99 %50 yükte veya daha fazla / < %3,5 |
| L ve N'de AC Giriş Koruma Sigortası, Çalışırken takılabilir, Varistör |
| DC Voltaj nominal / genişletilmiş aralık4)204 - 290VDC/ 180 - 204 VDC |
| DC Akımı (maksimum) Aşırı yükte (15s) 6,67 A / 9 A Aşırı yükte (15s) 3,2 A / 4,5 A |
| DİĞER ÖZELLİKLER |
| Verimlilik >%96 (şebeke modu (AC/AC ve AC/DC)), >%94 (inverter modu (DC/AC)) |
| İzolasyon 3.85 kVDC- ACGİRİŞ/ÇIKIŞPE'ye, 3.55 kVDC- ACGİRİŞ/ÇIKIŞDC'ye, 4.25 kVDC- ACGİRİŞ/ÇIKIŞCAN/SYNC'e, 2,2 kVDC- DC'den PE'ye, 3.5 kVDC- DC'den CAN/SYNC'e |
| Alarmlar: Kırmızı LED Düşük ve yüksek şebeke giriş voltajı kapatma, Yüksek ve düşük sıcaklık kapatma, Yönlendirici Arızası, Alarm rölesi [NO max 75 VDC/ 100 mA] Çıkışta aşırı gerilim kapatma, Fan arızası, Düşük çıkış voltajı alarmı, CAN bus arızası, Sync bus (AC çıkışıVEYADC çıkış alarmları) kayboldu ve Senkronizasyon başarısız |
| Uyarılar: DC veya AC portunda güç azaltma modunda veya güç veya akım limit modunda Sarı LED Rektifiye, Uzaktan çıkış akımı limiti etkinleştirildi, Kontrolör ile CAN iletişimi kaybı |
| Normal çalışma: Yeşil LED AC çıkışı ve/veya DC çıkışı açık ve tamam |
| Çalışma sıcaklığı -40 ila +75°C (-40 ila +167°F), nem %5 - %95 RH yoğuşmasız |
| Sıcaklık düşüşü 55°C'nin üzerinde (131°F) 1200W - 480W @ 75°C (167°F), AC ve DC, çıkışların her biri için (toplam güç 2000W - 800W) |
| Depolama sıcaklığı -40 ila +85°C (-40 ila +185°F), nem %0 - 99 RH yoğuşmasız |
| Boyutlar[GxYxD] / Ağırlık 109 x 41,5 x 327 mm (4,25 x 1,69 x 13”) / 1,95 kg (4,3 lb) |
| TASARIM STANDARTLARI |
| Elektrik güvenliği EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC/EN 62040-1:2008+A1:2013 UL 60950-1:2014, UL1778:2014, CSA C22 .2 No. 107.3-14 |
|
EN 61000-6-1:2019, -6-2:2019, - 6-3:2007 + A1:2011, - 6-4:2019, IEC 61000-6-5:2015
EMC EN 62040-2:2006 (C1 emisyonları, C2/C3 bağışıklığı), FCC CFR 47 Bölüm 15 EN50121 -2:2017+A1:2019, -4:2016+A1:2019, -5:2017+A1:20195)
|
|
EU 2015/863 (RoHS) & 2012/19/EU (WEEE) / ETSI EN 300 019: 2-1 (Sınıf 1.2) ve 2-2 (Sınıf 2.3)
Çevre IEC 62040-5-3:2016 madde 4.2'ye göre normal çalışma koşulları.IEC 62040-5-3:2016 madde 4.3 uyarınca diğer çalışma koşulları bildirilmelidir.
|
|
1) AC yükünün önceliği vardır.Maksimum kullanılabilir DC çıkış gücü ve akımı şunlara bağlıdır 3) DC portu aşırı yüklenirse, voltajı 194V'nin altına çekerek giriş akımı bu seviyenin üzerine çıkabilir.anlık AC yükü ve AC giriş voltajı;yani tam AC gücünde ve nominalde maksimum 800W/7.4A 4) Düşük performans - aşırı yük desteği yok ve 200 - 240 VAC çıkış için THD artırılacak ve 230VAC için maksimum giriş.çıkış gücü düşüşleri (230 VAC @ 180 VDC için 970W'a kadar) 5) 4kV harici aşırı gerilim dalgalanma gereksinimini karşılamak için
2) DC bağlantı noktası yine de çift yönlü bağlantı noktası olarak kabul edilmelidir;AC bağlantı noktalarında ana şebekeden güç alan korumaya ihtiyaç duyulursa voltaj oluşacaktır 6) gerekli FW sürümü ≥ 1.10/1.10
|
