Eltek Flatpack2 Güç Sistemi 5U 6U 7U 300A/ 500A dağıtım FP2 2000W / FP2 3000W modülü ile

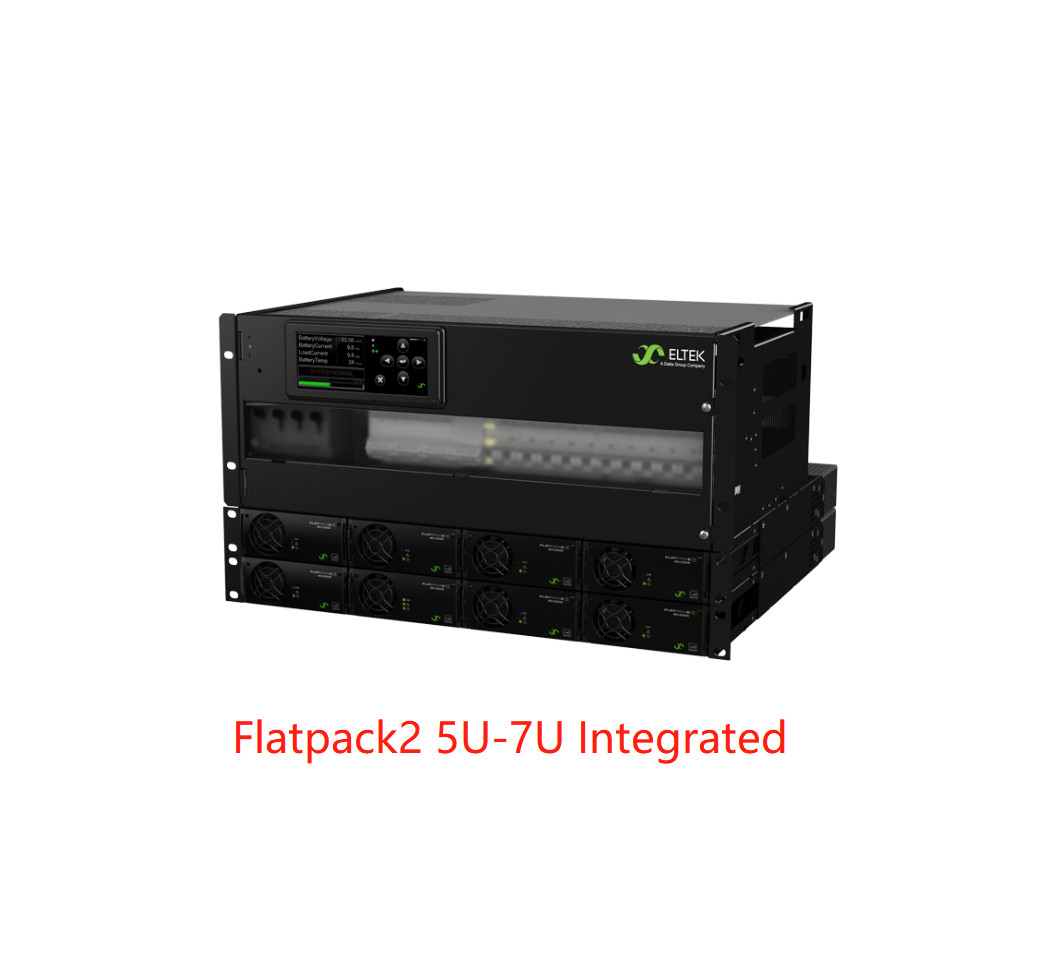

Flatpack2 5U-7U Entegre
4U dağıtım kompakt ve esnek DC güç çözümleri talebini karşılamak için tasarlanmıştır.Pil bölümü ve yük bölümü.
Takılabilir batarya kesicileri ve DIN yüklü yük kesicileri kolay yapılandırma yanı sıra alan içi değişimi sağlar. Güç sisteminde iki denetim seçeneği vardır,Smartpack2 veya Smartpack S, her ikisi de mevcut ve gelecekteki uygulamalarda gerekli tüm işlevselliklere sahiptir.
Ana özellikler
- Tam sistem
- Smartpack2 veya Smartpack S denetleyici
- Sıcak takılabilir modüller
- Çarklı ön kapılı 19 ′′/4U dağıtım şasi
- 8 katına kadar akü kesiciler
- LVBD
- 20 kat yük kırıcı pozisyonuna kadar
- LVLD (ihtiyaç duyulmaz)
- Küresel onaylar
Teknik veriler:
|
|
|
|
|
|
|
|
| |
Modelle |
300A DİSTRIBIYON |
|
500A DİSTRIBÜSYON |
|
| |
Parça numarası
(Konfigürlenmiş güç sistemi)
|
CTOxxxxx.nnnn |
|
|
CTOxxxxx.nnnn |
|
| |
Güç modülü |
| |

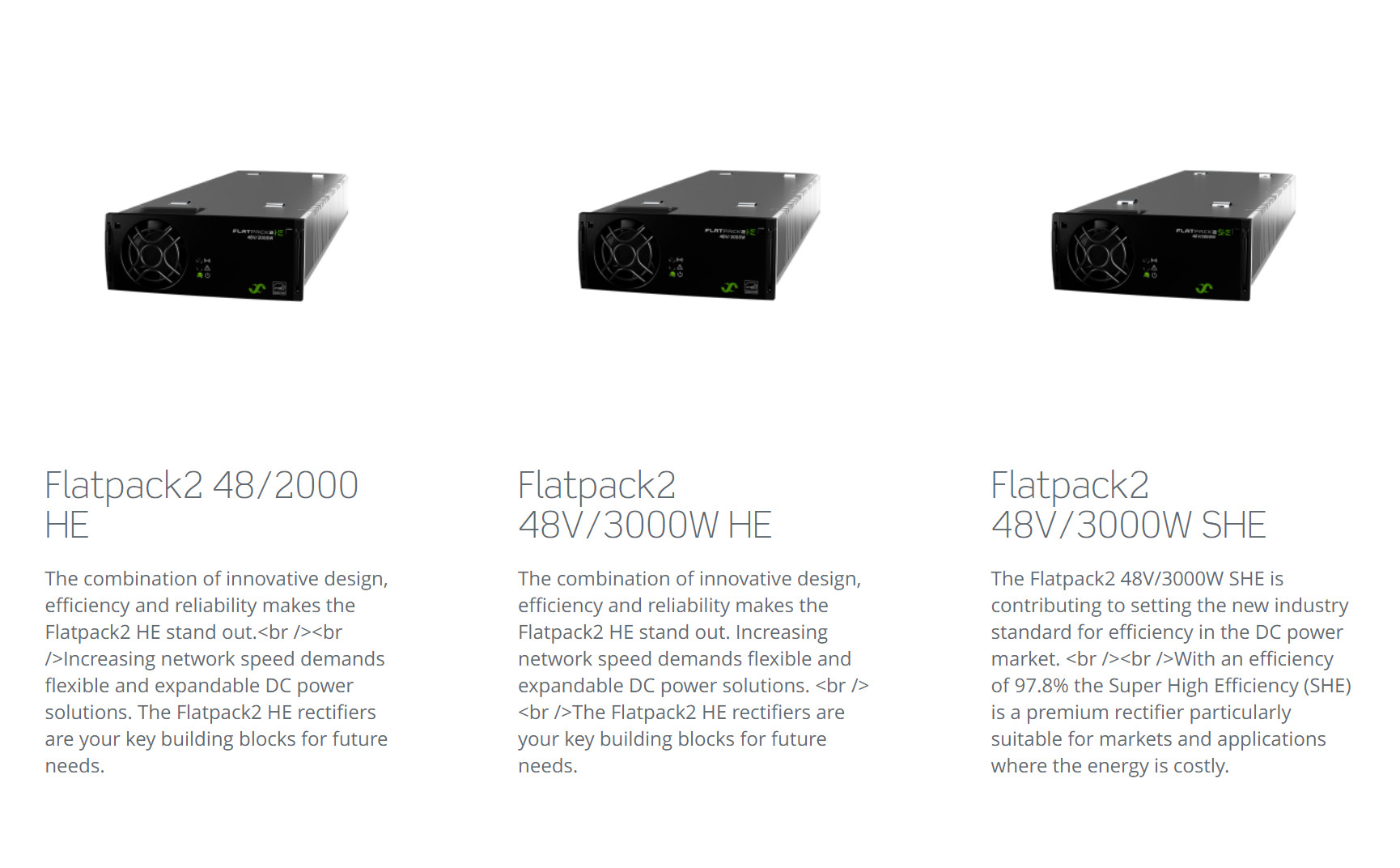

Flatpack2 düzleyici 1) |
Flatpack2 48/2000 HE veya SHE Flatpack2 48/3000 HE veya SHE |
|
|
|
|
| |
Girdi verileri |
| |
Voltaj ( aralığı) |
85-300 VAC (HE modülü) 85-264 VAC (SHE modülü) |
|
|
|
|
| |
Sıklık |
45-66 Hz arasında |
|
|
|
|
|
| |
Ana yapılandırma |
1p230 VAC TN / 3p400 VAC TN / 3p230 VAC IT |
2x 3p400 VAC TN / 2x 3p230 VAC IT |
| |
Bağlantı |
En fazla 10 mm2 olan terminal blokları |
|
|
|
|
| |
Çıktı verileri |
| |
Voltaj |
-48 VDC |
|
|
-48 VDC |
|
| |
Akım (maksimum) |
300 A |
|
|
500 A |
|
|
| |
Batarya dağıtım |
|
| |
Kesme pozisyonlarının sayısı |
4x veya 6x 100 A |
|
|
8x 100 A |
|
| |
LVBD |
300 A (öntanımlı) |
|
|
500 A (öntanımlı) |
|
| |
Pil kesici tipi |
Plug-in tipi |
|
|
|
|
|
| |
Yük dağılımı |
|
| |
Yük pozisyonlarının sayısı |
20x18 mm'ye kadar |
|
|
16x18 mm'ye kadar |
|
| |
LVLD (ihtiyaç duyulmaz) |
2x 150 A veya 1x 300 A'ya kadar
(her LVLD için en fazla 6x 18 mm veya 4x 27 mm)
|
150 A
(max 6x 18 mm veya 4x 27 mm LVLD için)
|
| |
Yük kırıcı tipi |
DIN raylı, 18 mm ve 27 mm genişliğinde (13 mm genişliğinde MCB'ler ve istek üzerine fişleme tipi kırıcılar)
Tüm markalarla yapılandırılabilir
|
| |
Kontrol ve İzleme |
| |
Kontrol ve İzleme Birimi 2) |

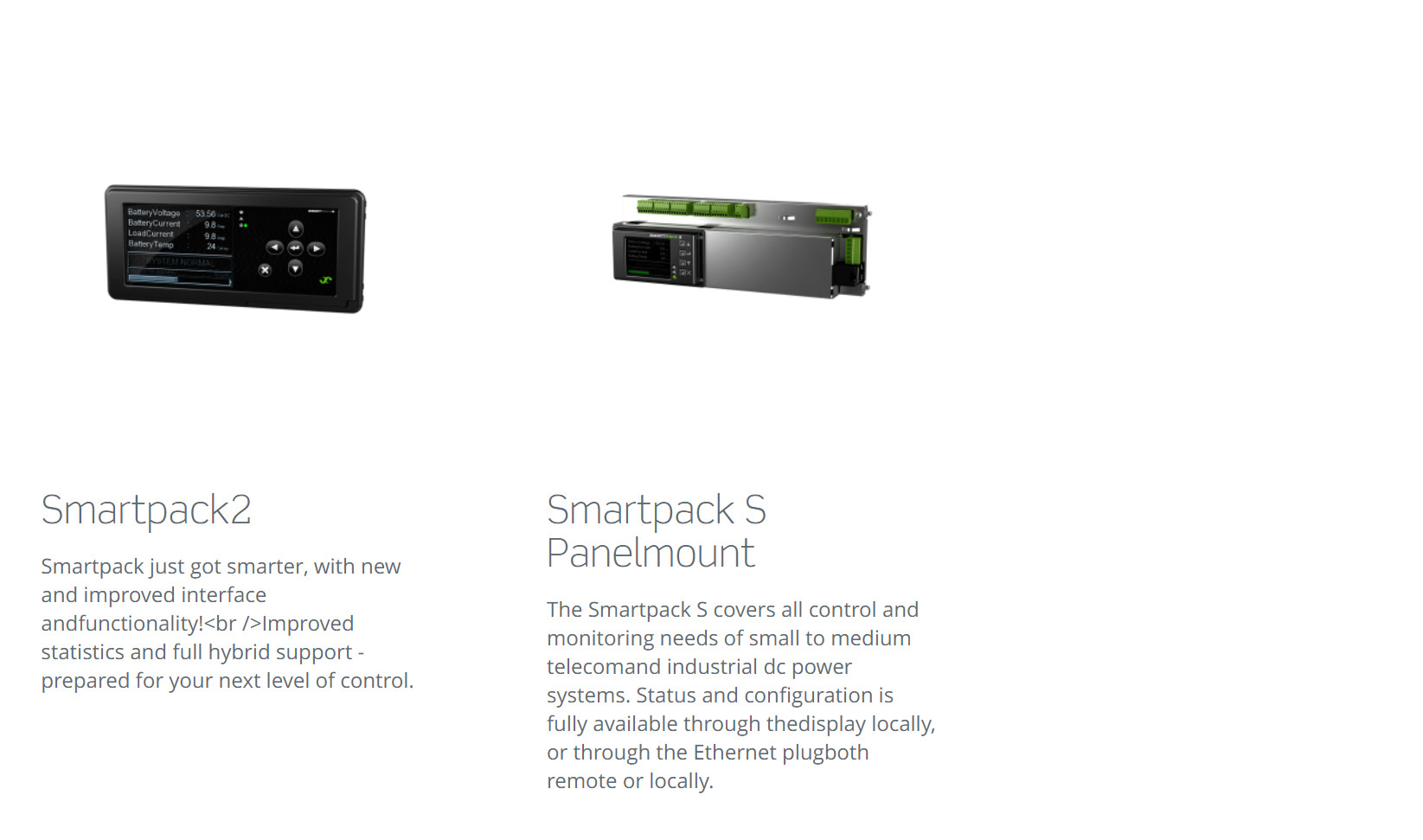

Smartpack2 veya Smartpack S |
|
Akıllı paket2 |
|
| |
Montaj yeri |
Kapı paneli monte edilmiş |
|
|
|
|
|
| |
Yerel operasyon |
Dokunmatik panel ve grafik renkli ekran aracılığıyla kendi kendini açıklayan menü yönlendirme işlevi |
| |
Uzaktan çalıştırma |
WEB Tarayıcı üzerinden uzaktan/yerel izleme ve kontrol için Ethernet |
|
| |
Diğer özellikler |
|
| |
Çalışma sıcaklığı |
-40 ila +70 °C [-40 ila +158 °F] 3) |
|
|
|
|
| |
Depolama sıcaklığı |
-40 ila + 85 °C [-40 ila + 185 °F] |
|
|
|
|
| |
Boyutlar (W x D x H) 4) |
482 x 380x H mm [19 x 14.9 x H inç] Yükseklik (H):
- 5U: 222 mm [8.8 inç]
- 6U: 267 mm
|
482 x 380 x H mm [19 x 14.9 x H inç] Yükseklik (H):
- 6U: 267 mm
- 7U: 311 mm
|
| |
Ağırlık (modül hariç) |
Yaklaşık 5 kg |
|
|
|
|
| |
Tasarım standartları |
|
| |
Elektrik güvenliği |
IEC/UL 60950-1 |
|
|
|
|
|
| |
EMC |
ETSI EN 300 386 v1.3.2 EN 61000-6-1 /-2 /-3 /-4 |
|
|
|
|
| |
Çevre |
ETSI EN 300 019-2-1 (sınıf 1.2) /-2 (sınıf 2.3) /-3 (sınıf 3.2)
ETSI EN 300 132-2
IEC 62040-5-3:2016 maddesine göre normal çalışma koşulları 4.2. IEC 62040-5-3:2016 maddesine göre diğer çalışma koşulları 4.3, bilgilendirilmelidir
|
| |
1) Ayrıntılar için Flatpack2 düzleyici veri sayfasına bakın.
2) Ayrıntılar için denetleyici veri sayfasına bakın
|
3) +45 ila +70 °C [+113 ila +158 °F] oranlı performansla
4) En az 400 mm'lik bir dolap derinliği tavsiye edilir.
|
