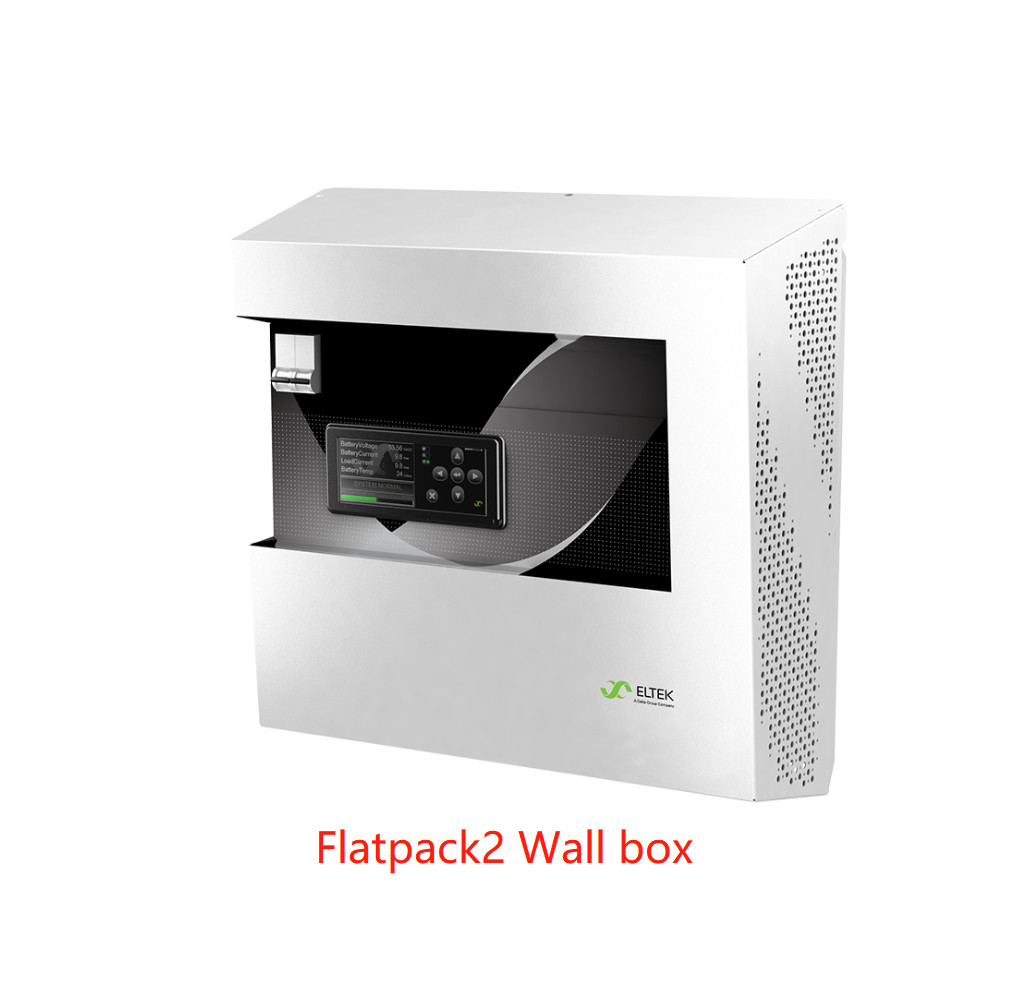

Eltek Flatpack2 Duvar Kutusu 24VDC, 30VDC, 48 VDC, 60 VDC, 110 VDC & 125 VDC sistemleri
Seçilen doğrultucuya bağlı olarak, sistem DC çıkışı aşağıdakilerden biri olabilir: 24V/40-168 A,48V/15-83 A, 110V/10-34A.
Kompakt tasarımı ve basit kurulumu, onu güçlü bir duvara monte DC güç kaynağı paketi yapar. Doğrultucunun geniş DC çıkış aralığı, kurşun asit veya nikel kadmiyum türleri dahil olmak üzere her tür sabit batarya ile paralel çalışmaya uygun hale getirir.
Temel özellikler
- Kompakt tasarım (G452 x D200 x Y450mm)
- Toplu besleme veya entegre dağıtım
- Dijital kontrolörler (mükemmel izleme ve düzenleme özellikleri için 3,2” TFT renkli ekran, uzaktan izleme için Ethernet ve Web arayüzü dahil)
- Benzersiz kurulum kolaylığı (çıkarılabilir ön kapak, kurulum ve bağlantılar için kolay erişim sağlar)
- CE işaretli, dünya çapında kurulum için UL onaylı
Parametreler :
| TEKNİK ÖZELLİKLER |
|
Model |
Toplu Besleme 24-60V |
Toplu Besleme 110V |
2 - kutuplu dağıtım. 24 - 110V |
1 - kutuplu dağıtım. -48V |
|
|
Parça numarası |
CTO30210.000 |
CTO30210.100 |
CTO30210.xxxx |
CTO30210.xxxx |
|
|
GİRİŞ VERİLERİ |
|
|
|
|
|
|
Gerilim (aralık) |
85 - 300 V AC |
|
|
Tek AC beslemesi |
• |
• |
• |
• |
|
|
SPD'li (OVP Sınıf 2) tek AC beslemesi |
- |
- |
• |
• |
|
|
Çift AC beslemesi (bireysel doğrultucu başına) |
- |
- |
• |
• |
|
|
Önerilen giriş kesici |
Sistemde 1 FP2 doğrultucu için 16A veya sistemde 2 FP2 doğrultucu için bireysel beslemeli 2 FP2 doğrultucu için 25A |
|
|
Koruma |
Doğrultucu modüllerinde bireysel sigorta |
|
|
Bağlantı |
Giriş MCB'ye doğrudan, 25 mm'ye kadar 2
PE vida terminali, maks. 10 mm 2 ve M5 kablo pabucu doğrudan şasiye
|
|
|
ÇIKIŞ VERİLERİ |
|
|
|
|
|
|
Gerilim (varsayılan) |
24-60 VDC |
110-125 V DC |
24-110 V DC |
- 48 VDC |
|
|
NiCad, desteklenen hücre sayısı |
18-40 |
85-104 |
18-88 |
38 - 40 |
|
|
Pb, desteklenen hücre sayısı |
12-30 |
54-60 |
54 |
24 |
|
|
Güç (maksimum) @ nominal giriş |
4000 W |
|
|
Akım (maksimum) @ nominal giriş |
Önceki sayfaya veya ilgili Flatpack2 doğrultucu veri sayfasına bakın |
|
|
Korumasız toplu çıkış |
• |
• |
- |
- |
|
|
Korumalı batarya çıkışları |
- |
- |
2 x 2 kutup (16 - 63 A) |
3 x 1 kutup (16 - 63A) |
|
|
Korumalı yük çıkışları |
- |
- |
3(42)) x 2 kutup (6 - 63A) |
112)) x 2 kutup (6 - 63A) |
|
|
Entegre batarya şöntü ve bağlantı kesme |
- |
- |
- |
200A |
|
|
Bağlantı |
Terminal, maks.
35mm2
|
Terminal, maks.
35mm2
|
Giriş MCB'ye doğrudan, 25mm2'ye kadar |
|
|
Doğrultucularda Çıkış Koruması |
Bloke eden VEYA FET veya sigorta, Kısa devreye dayanıklı ve Yüksek sıcaklık koruması |
|
|
KONTROL VE İZLEME |
|
|
|
|
|
|
İzleme Birimi |
Smartpack 2 |
|
|
Yerel İşlem |
Ekran ve tuşlar, WebPower kullanarak standart tarayıcı üzerinden WEB arayüzü |
|
|
Uzaktan İşlem |
WebPower (WEB Arayüzü, SNMP protokolü ve e-posta) |
|
|
Alarm Röleleri (Bağlantı: kelepçe ≤ 1,5 mm2) |
6 x Potansiyelsiz geçiş kontakları (NO, NC, C) [Maks. 75V/ 2A/ 60W] |
|
|
Girişler |
6 x Yapılandırılabilir (dijital, analog) ve 3 sıcaklık |
|
|
Akım ölçümleri |
Doğrultucu akımı ve batarya şöntü kullanılıyorsa; batarya akımı ve yük akımı |
|
|
|
Alarmlar |
Düşük ve yüksek çıkış gerilimi alarmları (Küçük ve büyük seviyeler), Toprak arızası alarmı, Sıcaklık alarmı, Şebeke kesintisi alarmı, Batarya kalan kapasite/düşük kalite alarmları, Batarya/yük kesici atma alarmı ve daha fazlası |
|
|
DİĞER ÖZELLİKLER |
|
|
|
|
|
|
İzolasyon |
3,0 kVAC - girişten çıkışa
1,5 kVAC - girişten toprağa
0,5 kVDC - çıkıştan toprağa 3)
|
|
|
Çalışma sıcaklığı |
-40 ila +45°C (-40 ila +113°F), nem %5 - %95 RH yoğuşmasız
Yüksek sıcaklıkta çıkış gücü düşüşleri, ilgili doğrultucu için veri sayfasına bakın
|
|
|
Koruma Sınıfı |
IP21, (IP22, ek kapakla PN: 298484) |
|
|
Depolama sıcaklığı |
-40 ila +85°C (-40 ila +185°F), nem %0 - %99 RH yoğuşmasız |
|
|
Boyutlar[GxYxD] / Ağırlık |
452 x 450 x 200mm (17,8 x 17,7 x 7,9”) / 13 kg (1 modül) 15 kg (2 modül) |
|
|
TASARIM STANDARTLARI |
|
|
|
|
|
|
Elektriksel güvenlik |
EN 60950-1-3 rd baskı |
|
|
EMC |
ETSI EN 300 386 V.1.4.1
EN 61000-6-1 / -2 / -3 / -4
|
|
|
Çevre |
ETSI EN 300 019, ETSI EN 300 132 - 2 |
|
|
2) AC Şebeke girişi yapılandırmasına bağlıdır
3) 1,5kVAC 110V Flatpack2 doğrultuculu Duvar Kutusu için
|
